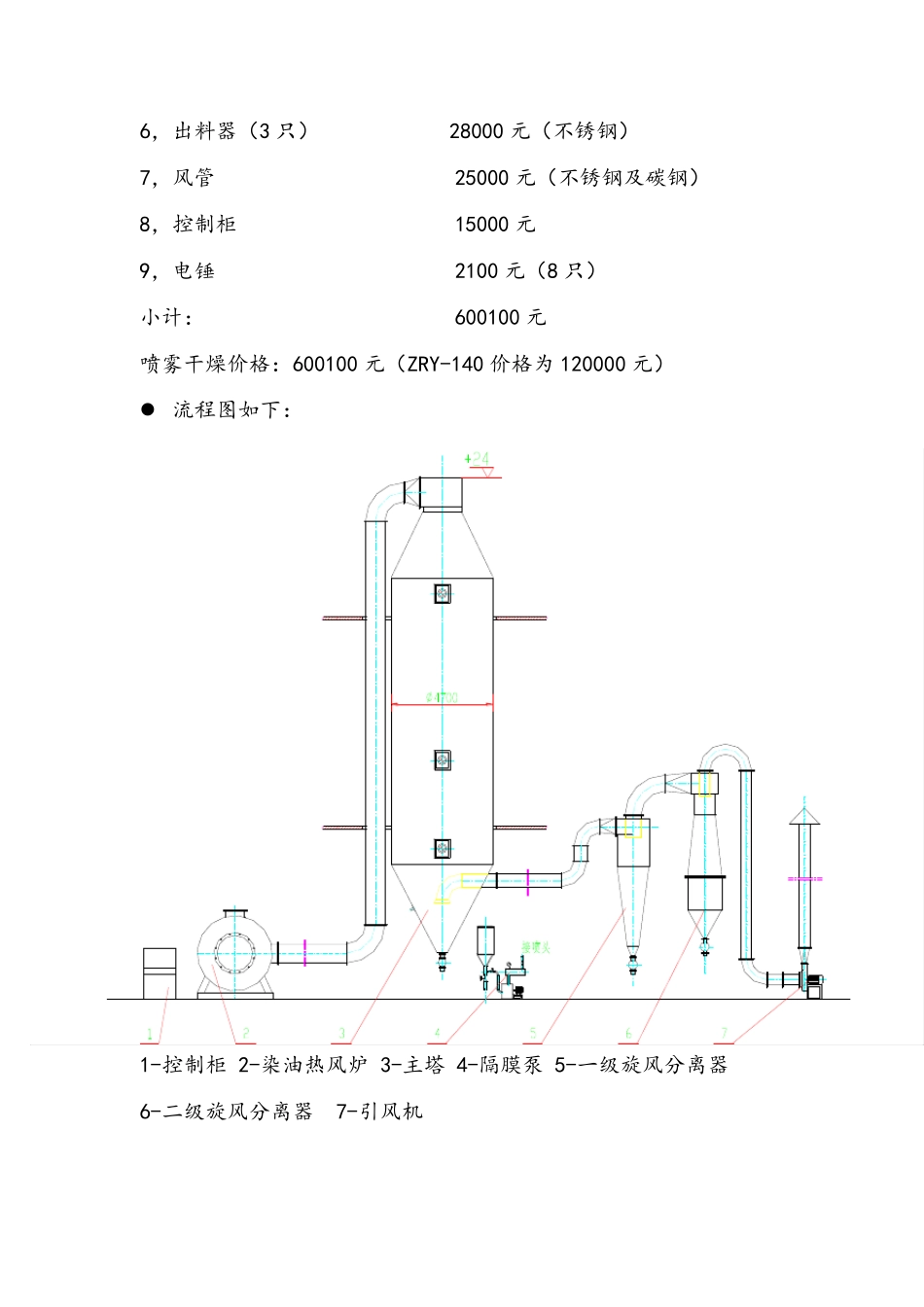

甲基纤维素压力喷雾干燥方案  物料性质及客户要求136.一 611.二988 1. 物料名称:甲基纤维素; 2. 初始含固量2%,最终干燥至含5%水; 3. 日产量300 公斤成品(一日计20 小时); 4. 热源为燃油热风炉,进风温度300 至350℃; 5. 物料状态:胶体粘稠状; 6. 干燥型式:压力式喷雾干燥。  选型 1. 计算水分蒸发量: w1=98% w2=5% G0=15KG/H W= (w1- w2)G0/(1- w1)=697.5KG/H 2. 热风炉和风量计算: 通过计算,系统风量取14000M3/H,热风炉用ZRY-140 型直接燃油热风炉。 3. 塔径:计算圆整为4500。 4. 结果:选择YPL-750 型压力式喷雾干燥机。  报价 1,主塔体(Ф4500X24000) 330000 元(内壁不锈钢) 2,喷枪 40000 元(2 只,含喷片10 只) 3,隔膜泵 55000 元 4,旋风分离器 70000 元(不锈钢,4 只) 5,引风机 35000 元(碳钢) 6,出料器(3 只) 28000 元(不锈钢) 7,风管 25000 元(不锈钢及碳钢) 8,控制柜 15000 元 9,电锤 2100 元(8 只) 小计: 600100 元 喷雾干燥价格:600100 元(ZRY-140 价格为120000 元)  流程图如下: 1- 控制柜 2-染油热风炉 3-主塔 4-隔膜泵 5-一级旋风分离器 6-二级旋风分离器 7-引风机
