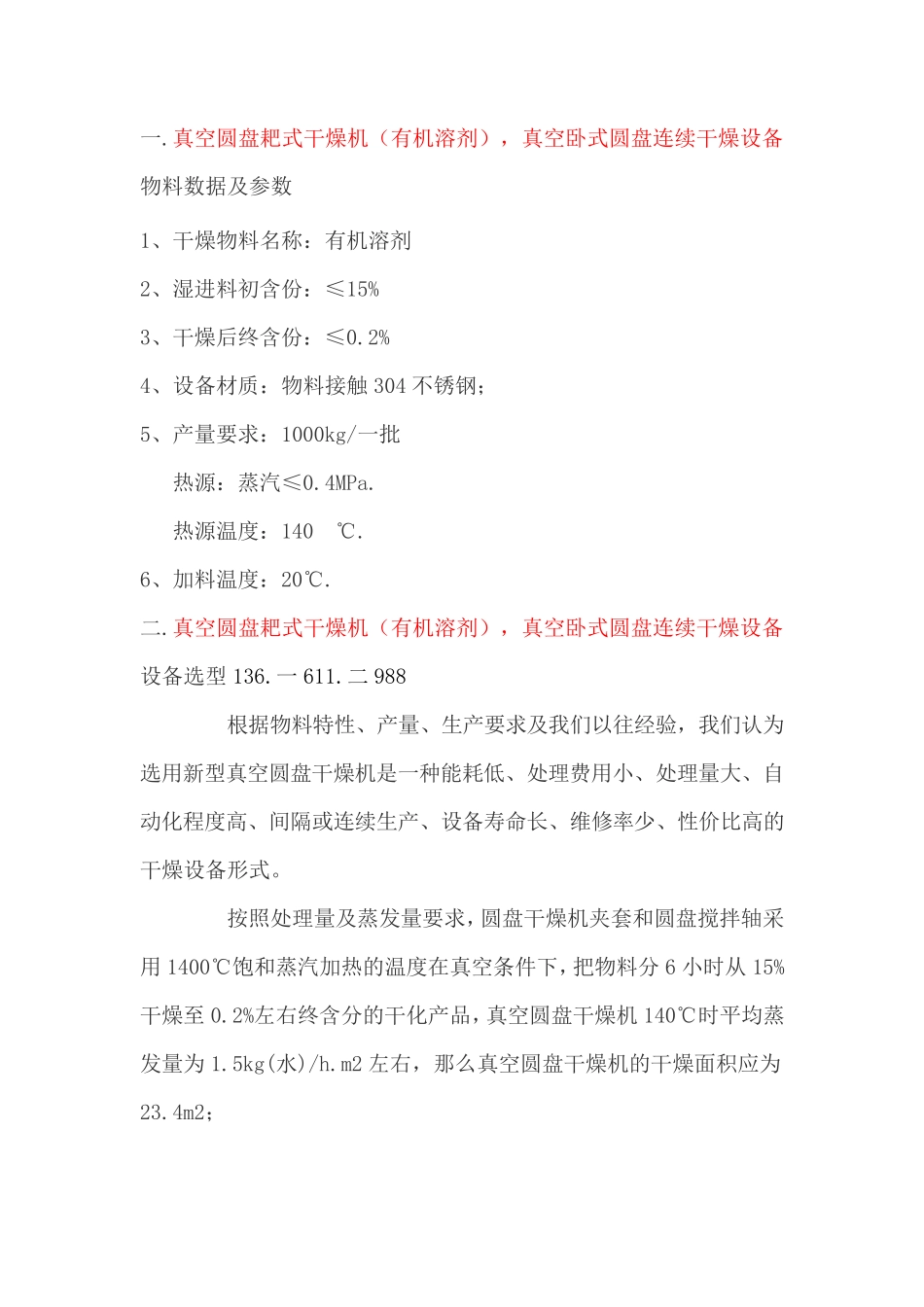

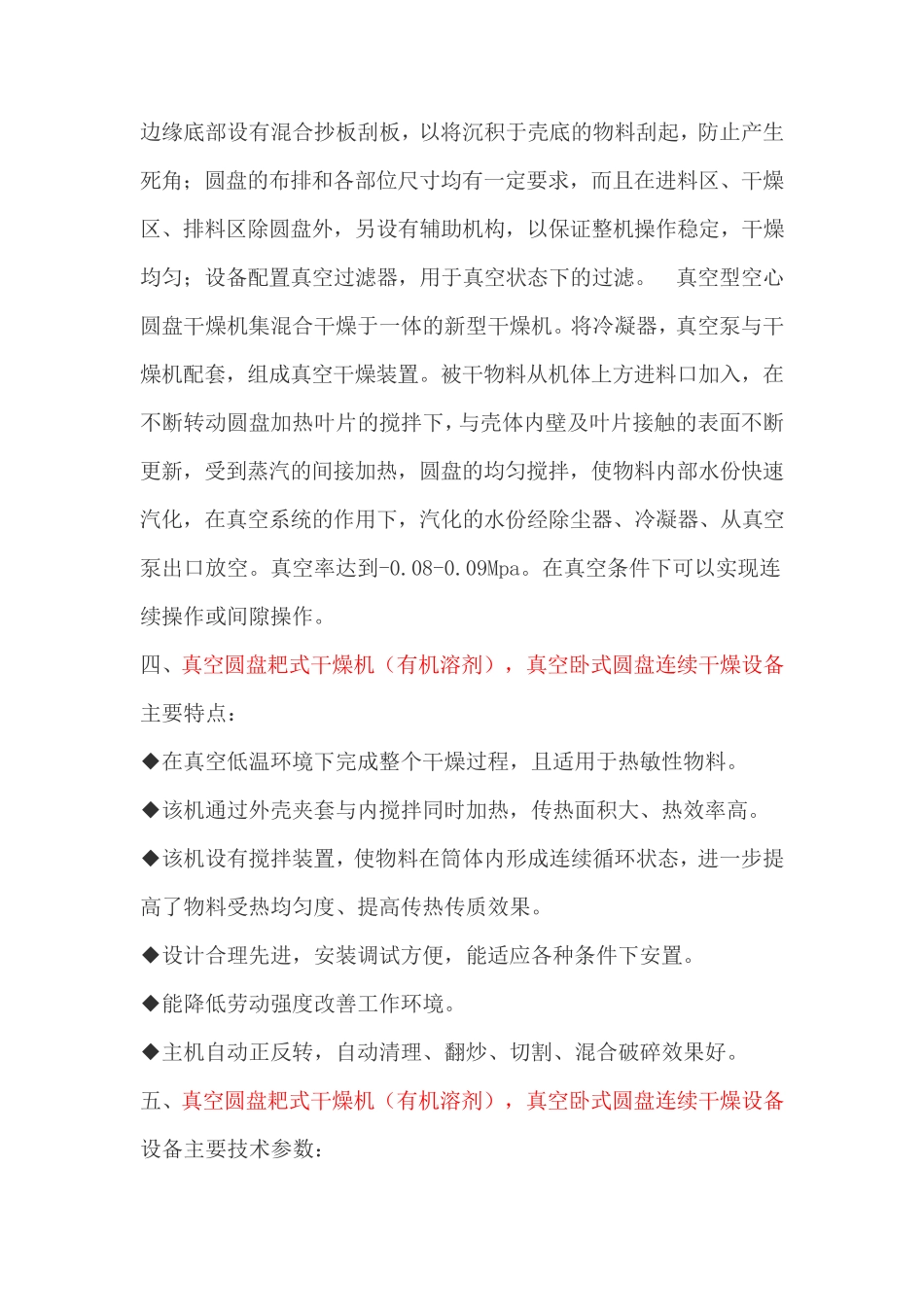

一.真空圆盘耙式干燥机（有机溶剂），真空卧式圆盘连续干燥设备物料数据及参数 1、干燥物料名称：有机溶剂 2、湿进料初含份：≤15% 3、干燥后终含份：≤0.2% 4、设备材质：物料接触304 不锈钢； 5、产量要求：1000kg/一批 热源：蒸汽≤0.4MPa. 热源温度：140 ℃. 6、加料温度：20℃. 二.真空圆盘耙式干燥机（有机溶剂），真空卧式圆盘连续干燥设备设备选型136.一611.二988 根据物料特性、产量、生产要求及我们以往经验，我们认为选用新型真空圆盘干燥机是一种能耗低、处理费用小、处理量大、自动化程度高、间隔或连续生产、设备寿命长、维修率少、性价比高的干燥设备形式。 按照处理量及蒸发量要求，圆盘干燥机夹套和圆盘搅拌轴采用1400℃饱和蒸汽加热的温度在真空条件下，把物料分6 小时从15%干燥至0.2%左右终含分的干化产品，真空圆盘干燥机140℃时平均蒸发量为1.5kg(水)/h.m2 左右，那么真空圆盘干燥机的干燥面积应为23.4m2； 因此选用真空圆盘干燥机的型号应为：ZHG-3000L 真空圆盘干燥机、有效换热面积24m2（6 小时每批次可以达到要求），干燥产品合格后，干燥机可以用水泵通循环冷却水进行对物料间接冷却到可以包装温度后出料进行包装； 三、真空圆盘耙式干燥机（有机溶剂），真空卧式圆盘连续干燥设备工作原理 ZHG 型真空圆盘干燥机是在引进吸收国外圆盘干燥技术的基础上改进的一种新颖卧式间歇或连续式真空干燥设备，湿物料经传导蒸发，带有刮板圆盘搅拌加热器不断清除热面上的物料，并在容器推移形成循环流，水分蒸发后经冷凝回收罐后真空泵抽出。 真空型空心圆盘干燥机的简单介绍： 本设备加热介质既可以用蒸汽，也可用热油或热水，但热载体相态不同，其中空轴结构也不同。设备配置真空过滤器，用于真空状态下的过滤。 真空型空心圆盘干燥机的详细信息： 设备结构双轴圆盘式干燥机由带夹套的端面呈圆型壳体、有叶片的中空圆盘轴、两端的端盖、通有热介质的旋转接头、金属软管以及包括联轴器、皮带轮的传动机构等部件组成。 此设备的核心是空心轴和焊在轴上的空心搅拌加热圆盘，形状为圆形的空心整圆碟形，可以通加热介质。除了起搅拌作用外，也是设备的传热体，圆盘的两主要传热侧面成斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新，强化了传热；在圆盘的边缘底部设有混合抄板刮板，以将沉积于壳底的物料刮起，防止产生死角；圆盘的布排和各部位尺寸均有一定要求...
