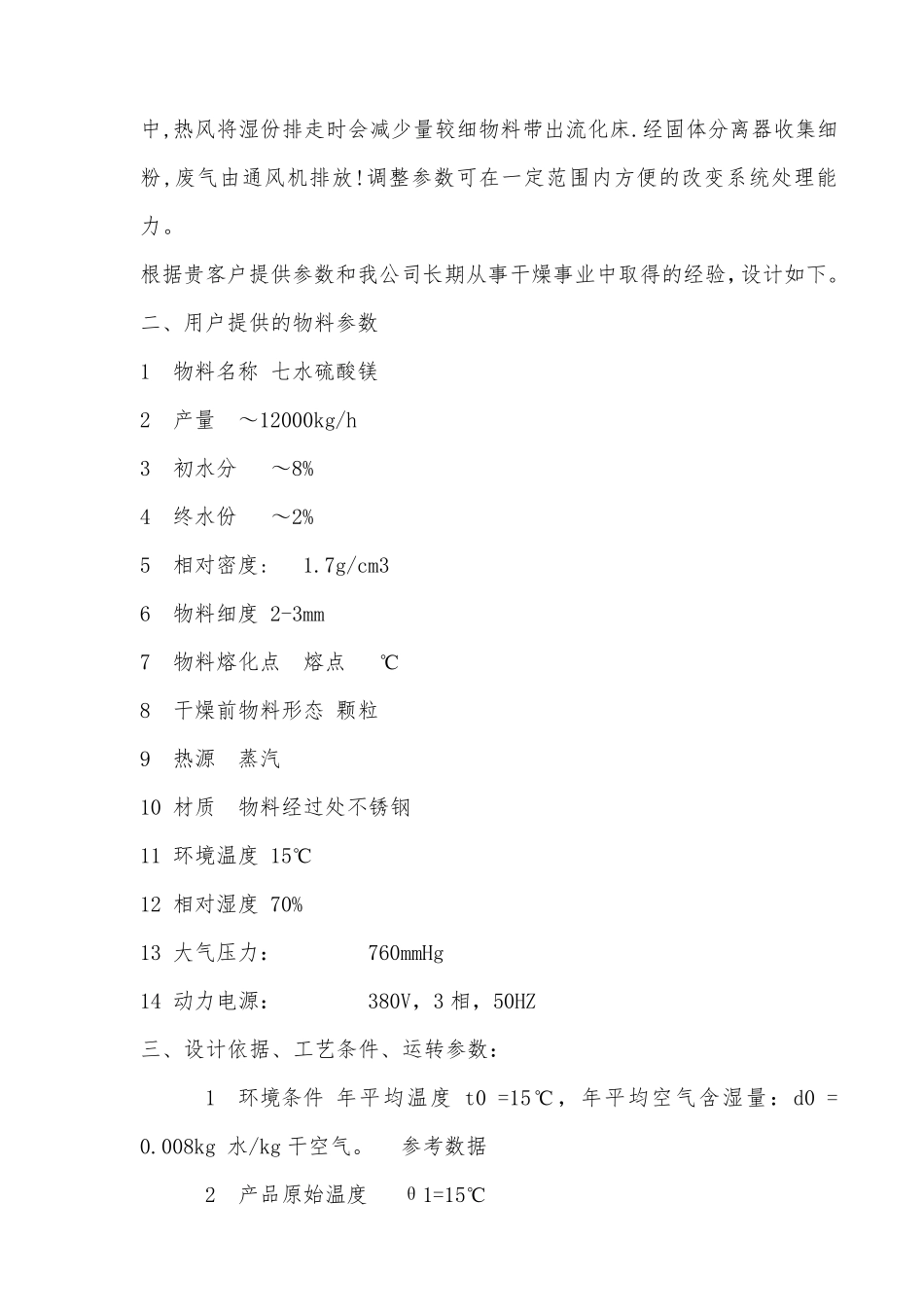

震动硫化床 七水硫酸镁ZLG10-_第2页
2/4

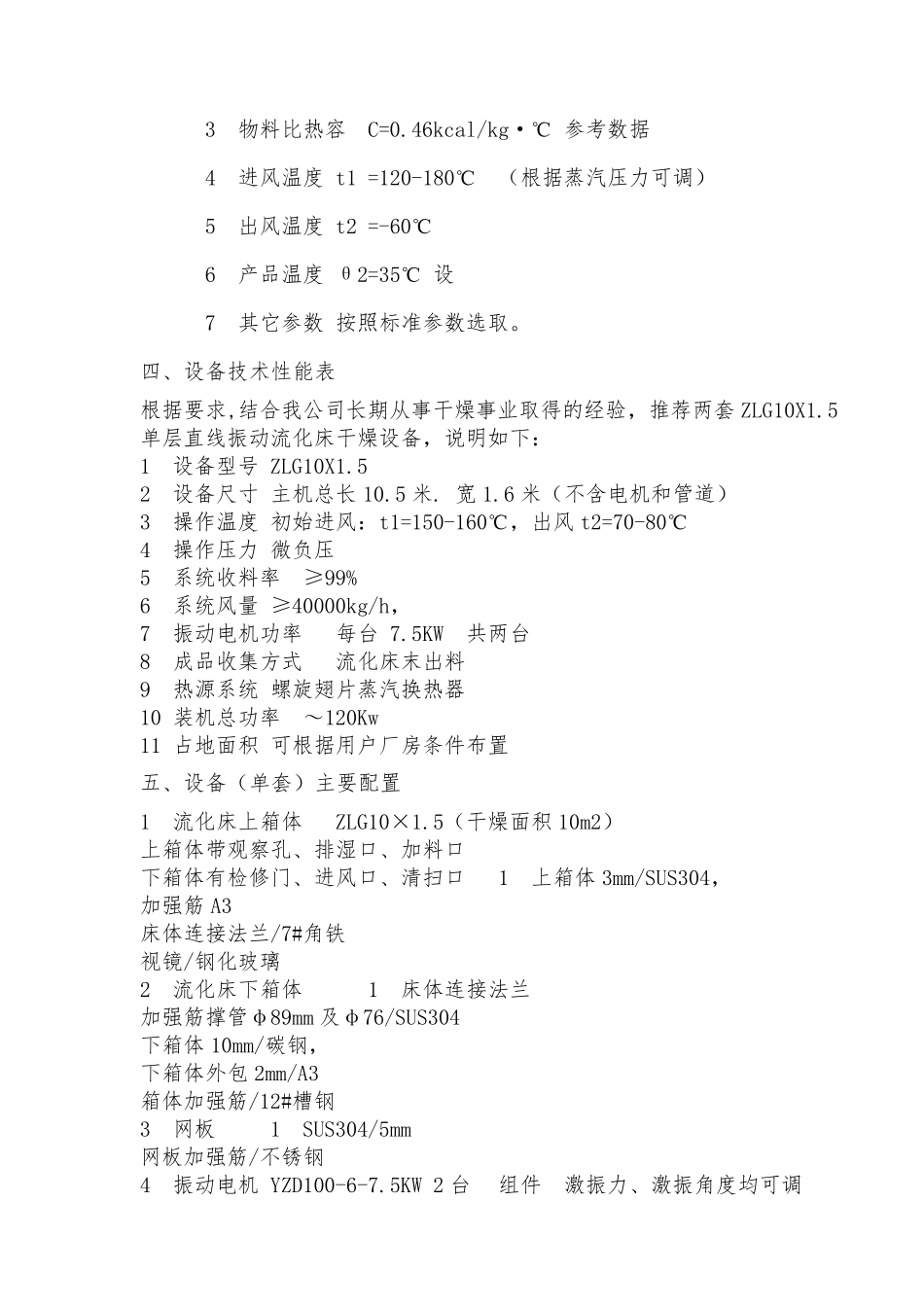

震动硫化床 七水硫酸镁ZLG10-_第3页
3/4
振动流化床干燥 方 案 一、概述: 直线振动流化床干燥设备是我公司主要生产经营的设备之一,生产、销售、服务等已形成规范的模式,用来生产的物料种类繁多——跨及颜料、染料、洗剂、无机盐、石油、建材、食品、饲料、农药及其它中间体等,产品便及全国各地,历史以来碰到过许多难以烘干和分离的物料,经过科学分析和实验,最终都画上了圆满的句号。至今通过十几年的技术、经验的积累,对于不同性质的物料我们都有独特的干燥方案。所以我们有信心和能力实现该物料干燥要求。136.一 611.二988 原理:振动电机提供激振力,使物料在空气分布板上跳跃前进,同时与分布板下方送入热风接触,进行热质传递,使物料中的湿份吸热汽化,与物料分离被空气带走,物料由流化床末端排出,同时热风温度下降,此过程 中,热风将湿份排走时会减少量较细物料带出流化床.经固体分离器收集细粉,废气由通风机排放!调整参数可在一定范围内方便的改变系统处理能力。 根据贵客户提供参数和我公司长期从事干燥事业中取得的经验,设计如下。 二、用户提供的物料参数 1 物料名称 七水硫酸镁 2 产量 ~12000kg/h 3 初水分 ~8% 4 终水份 ~2% 5 相对密度: 1.7g/cm3 6 物料细度 2-3mm 7 物料熔化点 熔点 ℃ 8 干燥前物料形态 颗粒 9 热源 蒸汽 10 材质 物料经过处不锈钢 11 环境温度 15℃ 12 相对湿度 70% 13 大气压力: 760mmHg 14 动力电源: 380V,3 相,50HZ 三、设计依据、工艺条件、运转参数: 1 环境条件 年平均温度t0 =15℃,年平均空气含湿量:d0 = 0.008kg 水/kg 干空气。 参考数据 2 产品原始温度 θ1=15℃ 3 物料比热容 C=0.46kcal/kg·℃ 参考数据 4 进风温度 t1 =120-180℃ (根据蒸汽压力可调) 5 出风温度 t2 =-60℃ 6 产品温度 θ2=35℃ 设 7 其它参数 按照标准参数选取。 四、设备技术性能表 根据要求,结合我公司长期从事干燥事业取得的经验,推荐两套ZLG10X1.5单层直线振动流化床干燥设备,说明如下: 1 设备型号 ZLG10X1.5 2 设备尺寸 主机总长10.5 米. 宽1.6 米(不含电机和管道) 3 操作温度 初始进风:t1=150-160℃,出风t2=70-80℃ 4 操作压力 微负压 5 系统收料率 ≥99% 6 系统风量 ≥40000kg/h, 7 振动电机功率 每台 7.5KW 共两台 8 成品收集方式 流化床末出料 9 热源系统 螺旋翅片蒸汽换热器 10 装机总功率 ~120Kw 11 占地...
