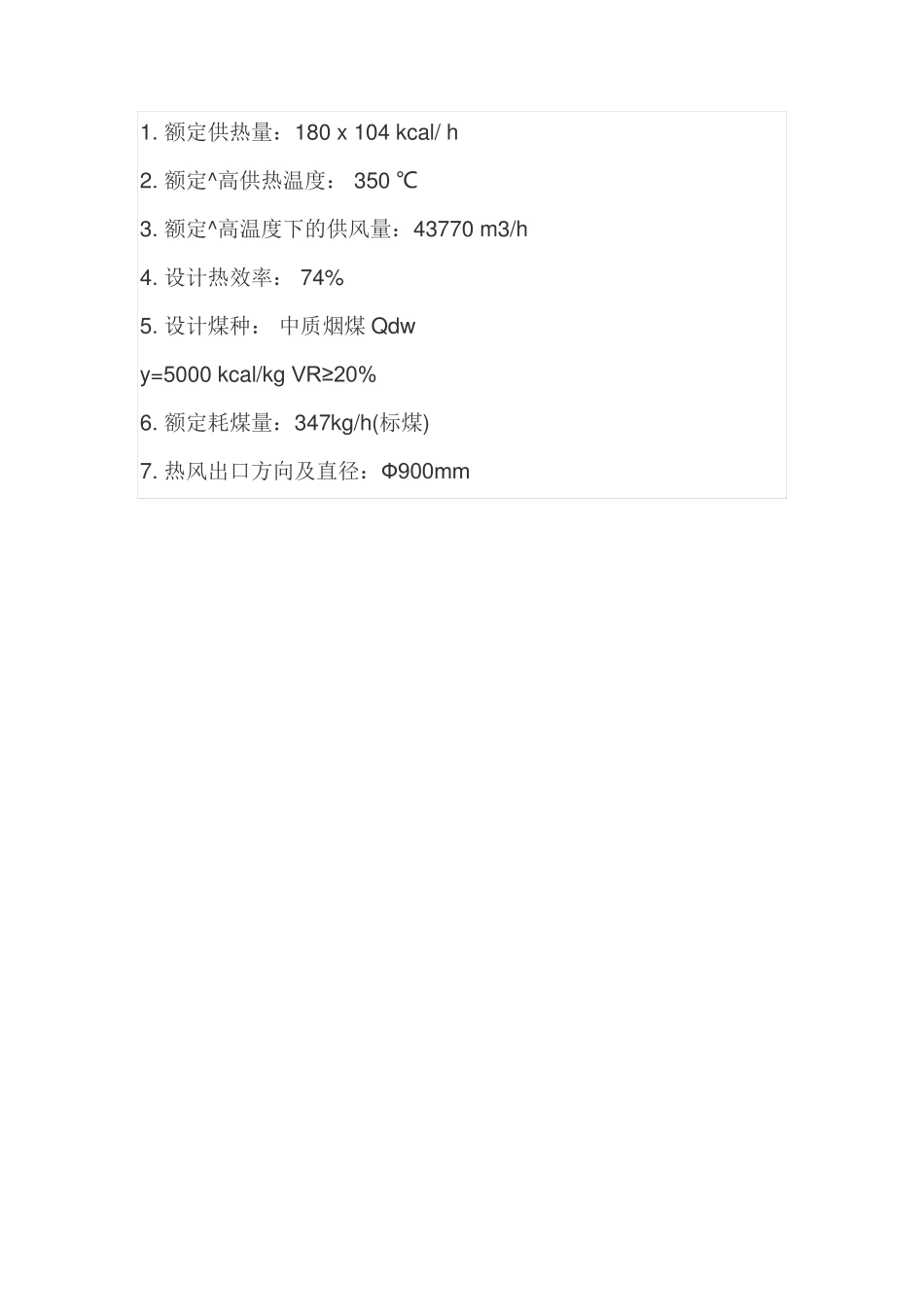

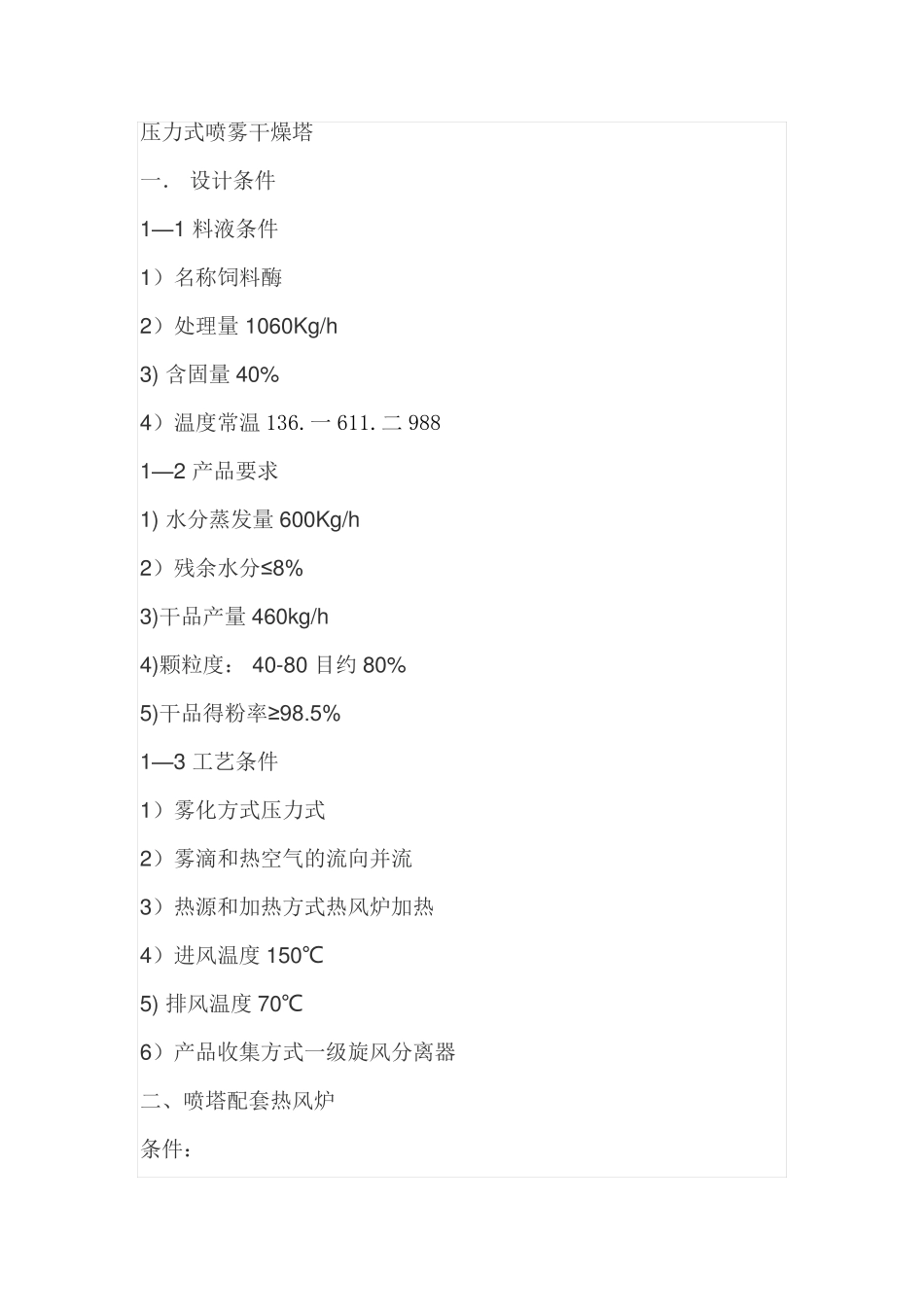

压力式喷雾干燥塔 一. 设计条件 1—1 料液条件 1)名称饲料酶 2)处理量 1060Kg/h 3) 含固量40% 4)温度常温136.一611.二988 1—2 产品要求 1) 水分蒸发量600Kg/h 2)残余水分≤8% 3)干品产量460kg/h 4)颗粒度: 40-80 目约80% 5)干品得粉率≥ 98.5% 1—3 工艺条件 1)雾化方式压力式 2)雾滴和热空气的流向并流 3)热源和加热方式热风炉加热 4)进风温度150℃ 5) 排风温度70℃ 6)产品收集方式一级旋风分离器 二、喷塔配套热风炉 条件: 1. 额定供热量:180 x 104 kcal/ h 2. 额定^高供热温度: 350 ℃ 3. 额定^高温度下的供风量:43770 m3/h 4. 设计热效率: 74% 5. 设计煤种: 中质烟煤Qdw y=5000 kcal/kg VR≥20% 6. 额定耗煤量:347kg/h(标煤) 7. 热风出口方向及直径:Ф900mm
