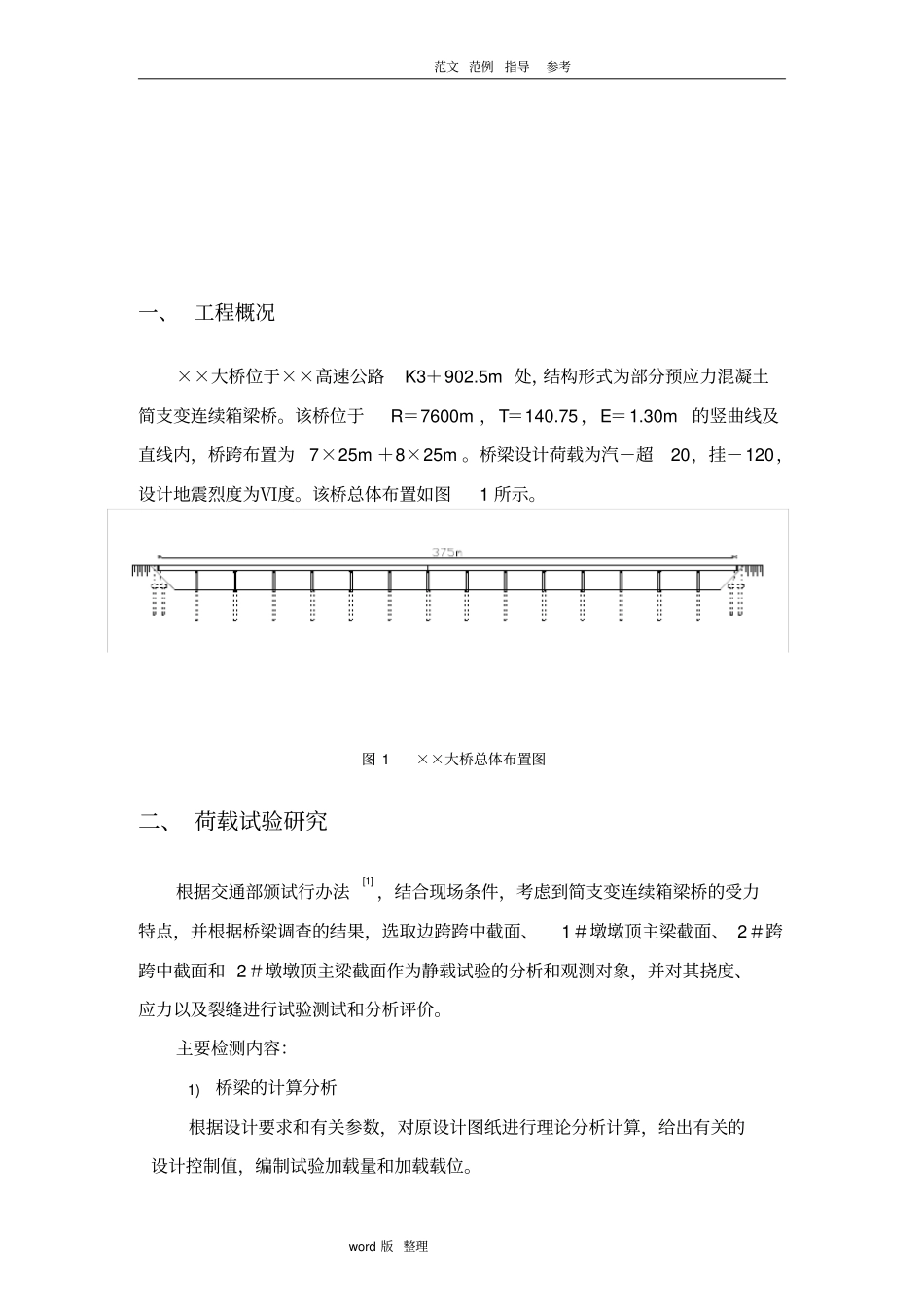

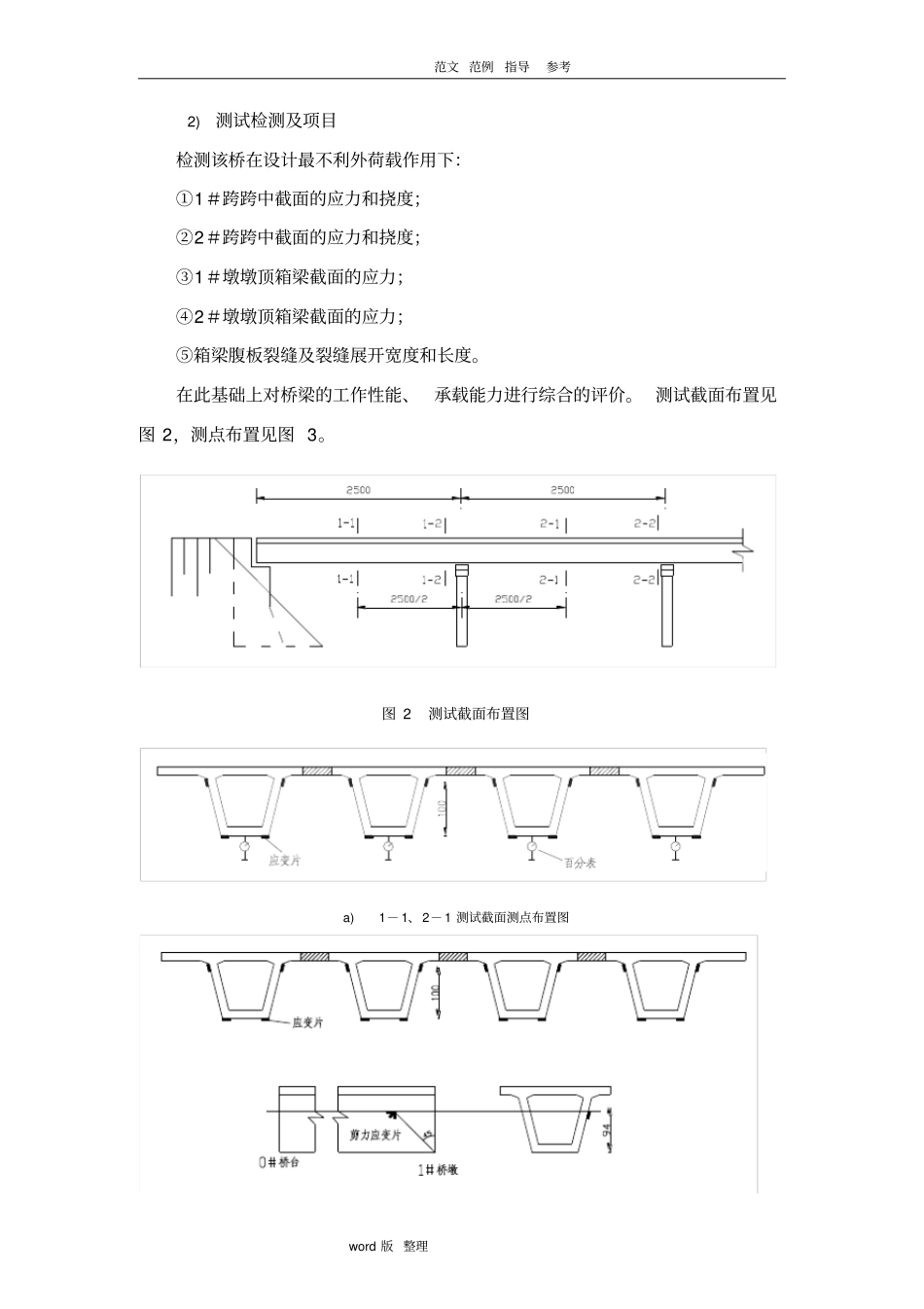

.................................. 专业技术 Word 资料下载可编辑××大桥荷载试验方案二○○四年十月二十五日范文 范例指导参考word 版 整理一、 工程概况××大桥位于××高速公路K3＋902.5m 处，结构形式为部分预应力混凝土简支变连续箱梁桥。该桥位于R＝7600m ，T＝140.75 ，E＝1.30m的竖曲线及直线内，桥跨布置为7×25m ＋8×25m 。桥梁设计荷载为汽－超20，挂－120，设计地震烈度为Ⅵ度。该桥总体布置如图1 所示。图 1 ××大桥总体布置图二、 荷载试验研究根据交通部颁试行办法[1] ，结合现场条件，考虑到简支变连续箱梁桥的受力特点，并根据桥梁调查的结果，选取边跨跨中截面、1＃墩墩顶主梁截面、 2＃跨跨中截面和 2＃墩墩顶主梁截面作为静载试验的分析和观测对象，并对其挠度、应力以及裂缝进行试验测试和分析评价。主要检测内容：1)桥梁的计算分析根据设计要求和有关参数，对原设计图纸进行理论分析计算，给出有关的设计控制值，编制试验加载量和加载载位。范文 范例指导参考word 版 整理2)测试检测及项目检测该桥在设计最不利外荷载作用下：①1＃跨跨中截面的应力和挠度；②2＃跨跨中截面的应力和挠度；③1＃墩墩顶箱梁截面的应力；④2＃墩墩顶箱梁截面的应力；⑤箱梁腹板裂缝及裂缝展开宽度和长度。在此基础上对桥梁的工作性能、承载能力进行综合的评价。 测试截面布置见图 2，测点布置见图 3。图 2 测试截面布置图a) 1－ 1、 2－ 1 测试截面测点布置图范文 范例指导参考word 版 整理b) 1－ 2、 2－ 2 测试截面测点布置图图 3 测试截面测点布置图3)测试方法应变测试： 本试验采用静态电阻应变仪测量混凝土的应变。应变测试中，应注意温度的补偿， 建议在布片截面的梁底搁置贴有温度补偿的试块。跨中应变片的布置采用搭设钢管支架进行。挠度测试：本试验通过装置在独立的刚性比较大的支撑上的数显式电子位移计或百分表直接测读梁底挠度。工作人员在脚手架工作， 脚手架由施工单位负责并提供。裂缝观测：裂缝宽度用裂缝观测仪测读。4)试验荷载及加载试验效率加载试验效率按规范要求控制在0.85~1.05 ，桥梁加载后工况较差时，加载试验效率可取低限。桥上试验荷载采用汽车加载。因完全符合汽-超 20 级标准的车队很难找到，故本试验加载汽车选用红岩或太拖拉等大型载重汽车，其中单辆车总重为300kN左右。（一般前轴重 60kN ，中后轴重 240kN ，前中轴距为 385cm ，中后轴距为135c...
