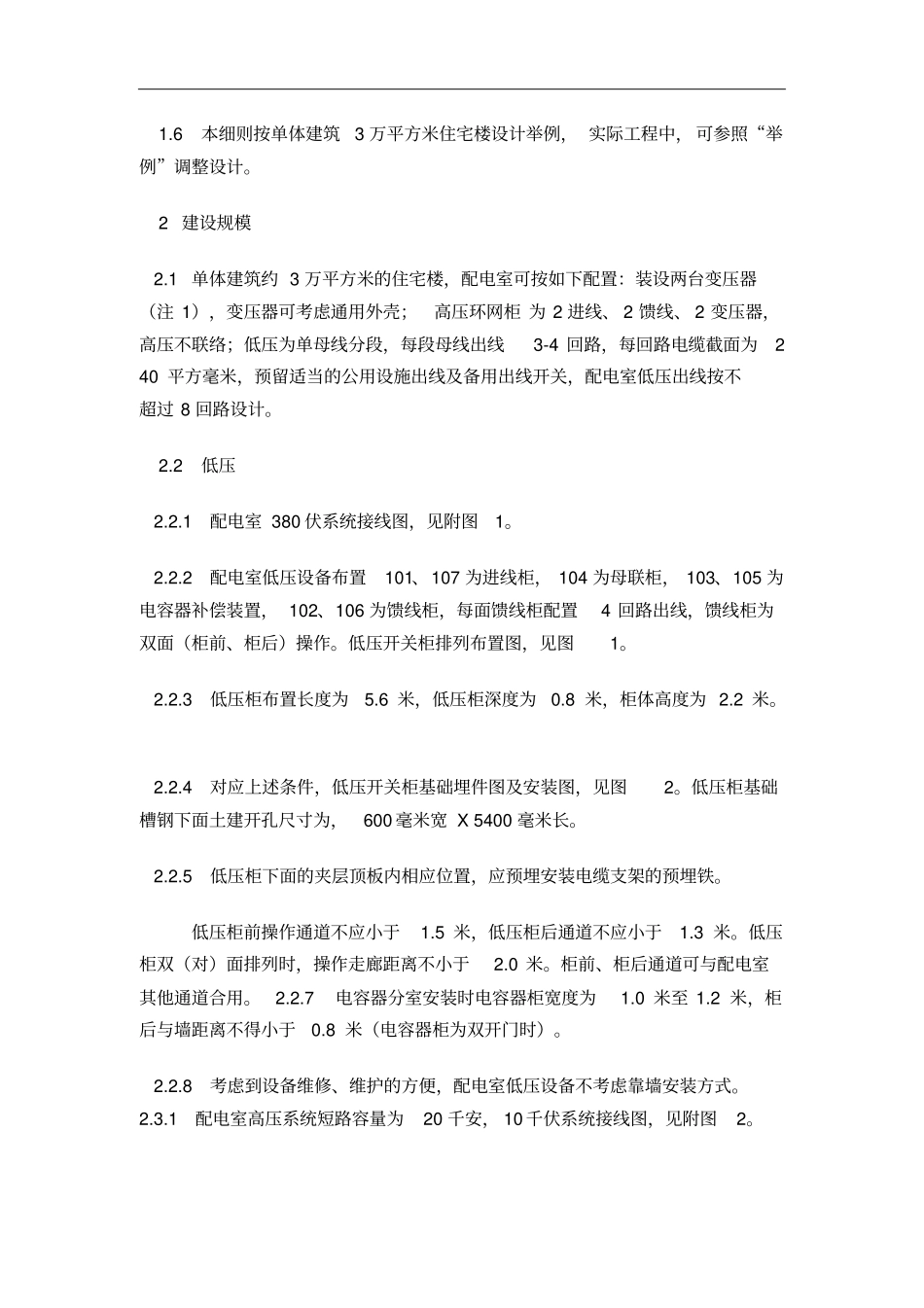

配电室设计细则(试行)关于印发《居民住宅区入楼配电室设计细则(试行)》的通知各供电局、各区县供电分公司:为满足大型居民住宅区,单体建筑较大的住宅楼公用配电室的设计要求,依据《电网规划设计技术原则》及《住宅小区配电室入楼设计技术原则(试行)》的要求,结合北京地区的具体情况, 编制了《居民住宅区配电室入楼设计实施细则(试行)》(以下简称《细则(试行)》),现予颁布,望有关单位在新建居民住宅区公用配电室的设计、审图、验收时遵照执行,各远郊区、县分公司参照执行。为保证《细则(试行)》实用有效,在文稿形成后,曾多次征求设计单位的意见,并在公司内组织了运行、 设计单位和职能部门的讨论会,但仍可能有不完善之处,望及时将执行中发现的问题反馈业扩管理处。附件:《居民住宅区配点室入楼设计实施细则(试行)》二 00 三年四月十六日居民住宅区入楼配电室设计细则(试行)1 总则1.1 为进一步贯彻执行《电网规划设计技术原则》及供计[2001]121 号《住宅小区配电室入楼设计技术原则(试行)》文件的要求,结合本地建筑特点和供电设施的要求, 特制定《居民住宅区入楼配电室设计细则》(以下简称“细则” )。1.2 本细则适用于居民住宅区新建的或改造的入楼配电室设计。1.3 本细则所指配电室与其所在的建筑同时建设。配电室一般应考虑建在首层或地下一层,配电室可与汽车库等同层建设。 1.4 考虑到电力设备的噪声等影响,配电室的上方不应是居民住宅,有条件时应适当远离居民住宅。1.5 配电室设计除须满足本细则规定外,亦应满足国家各供电设计规范的要求。 1.6 本细则按单体建筑3 万平方米住宅楼设计举例, 实际工程中, 可参照“举例”调整设计。 2 建设规模2.1 单体建筑约 3 万平方米的住宅楼,配电室可按如下配置:装设两台变压器(注 1),变压器可考虑通用外壳;高压环网柜 为 2 进线、 2 馈线、 2 变压器,高压不联络;低压为单母线分段,每段母线出线3-4 回路,每回路电缆截面为240 平方毫米,预留适当的公用设施出线及备用出线开关,配电室低压出线按不超过 8 回路设计。 2.2 低压2.2.1 配电室 380 伏系统接线图,见附图1。2.2.2 配电室低压设备布置101、107 为进线柜, 104 为母联柜, 103、105 为电容器补偿装置, 102、106 为馈线柜,每面馈线柜配置4 回路出线,馈线柜为双面(柜前、柜后)操作。低压开关柜排列布置图,见图1。2.2.3 低压柜布置长度...
