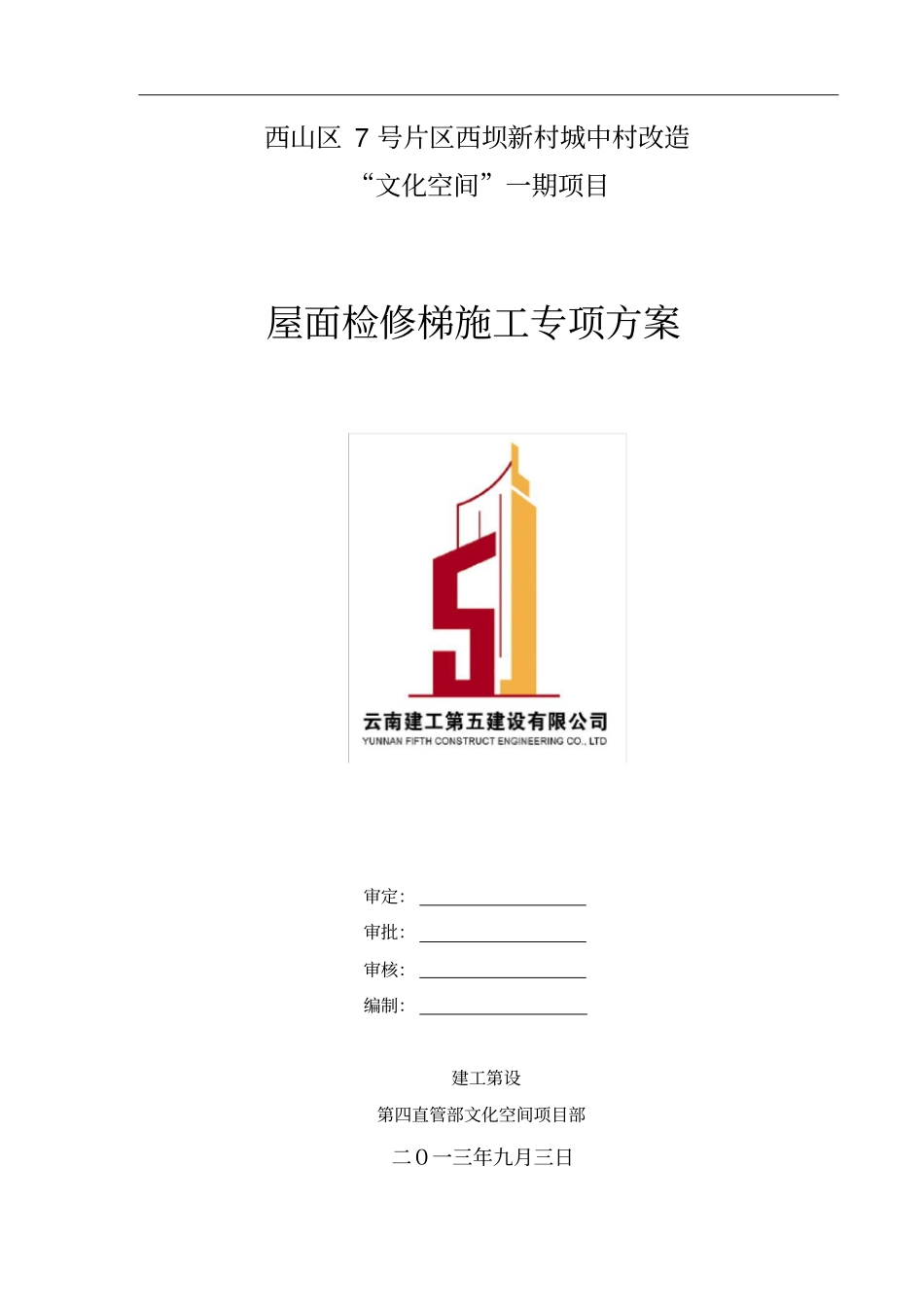

西山区 7 号片区西坝新村城中村改造“文化空间”一期项目屋面检修梯施工专项方案审定：审批：审核：编制：建工第设第四直管部文化空间项目部二０一三年九月三日目录一、编制依据 ................................................. 2二、方案 ..................................................... 3三、质量标准 ................................................. 7四、安全、环保及职业健康措施. ................................. 7一、编制依据合创建筑设计事务所设计的《“文化空间”一期》建筑及结构施工图；《建筑装饰装修工程质量验收规》《钢结构焊接规》 GB50661-2011 西南 03J201-1 图集二、方案将原图集要求且未施工的角钢预埋点，采用钢板及螺栓进行加固，钢板紧贴于墙面，再将角钢与钢板进行焊接。为保证螺栓不伸入室影响行人安全及室美观，在室墙面才用螺栓与钢板进行焊接，待钢板固定后，墙面抹灰时连同钢板一起进行抹灰。为保证墙面不出现裂缝，抹灰时墙面须清理干净，并提前对墙面冲水润湿，且钢板与砌体交接处须铺设钢丝网。材料选用：钢板型号采用200*200*8 ；螺栓直径采用Φ16；钢筋采用Φ 20 的一级钢；角钢采用L50*5。施工工序：钻孔→墙面清理→穿螺栓、与钢板焊接→钢板固定→角钢与钢板焊接。1、 在检修梯预埋的相应位置按要求画点，使用直径为Φ20 的钻头在墙上钻孔，孔洞必须与墙面保持垂直且一次成型；2、 将预埋点墙面清理干净，且保证墙面平整；3、 将螺栓穿出孔洞， 在室将螺栓与钢板之间焊接， 焊接必须进行满焊；4、 待上步工序完成后且强度基本满足要求时，在室外将螺杆穿入钢板，使钢板固定稳定、牢固；5、 在固定好的钢板上将角钢的位置进行定点，使用焊接的方式将角钢与钢板进行焊接。三、 质量标准角钢与钢板、角钢与钢筋、 钢筋与钢板焊接必须符合《钢结构焊接规》GB50661-2011的要求进行施工；抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水润湿。砂浆的配合比应符合设计要求。 砂料必须干净过筛。抹灰厚度大于等于 35mm时必须采取加强措施，挂设钢丝网，抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。四、安全、环保及职业健康措施1、职业健康安全关键要求“安全三宝” (安全帽、安全带、安全网) 必须配备齐全。工人进入工地必须佩戴经安检合格的安全帽；工人高空作业之前须例行体检，防止高血压病人或有恐...
