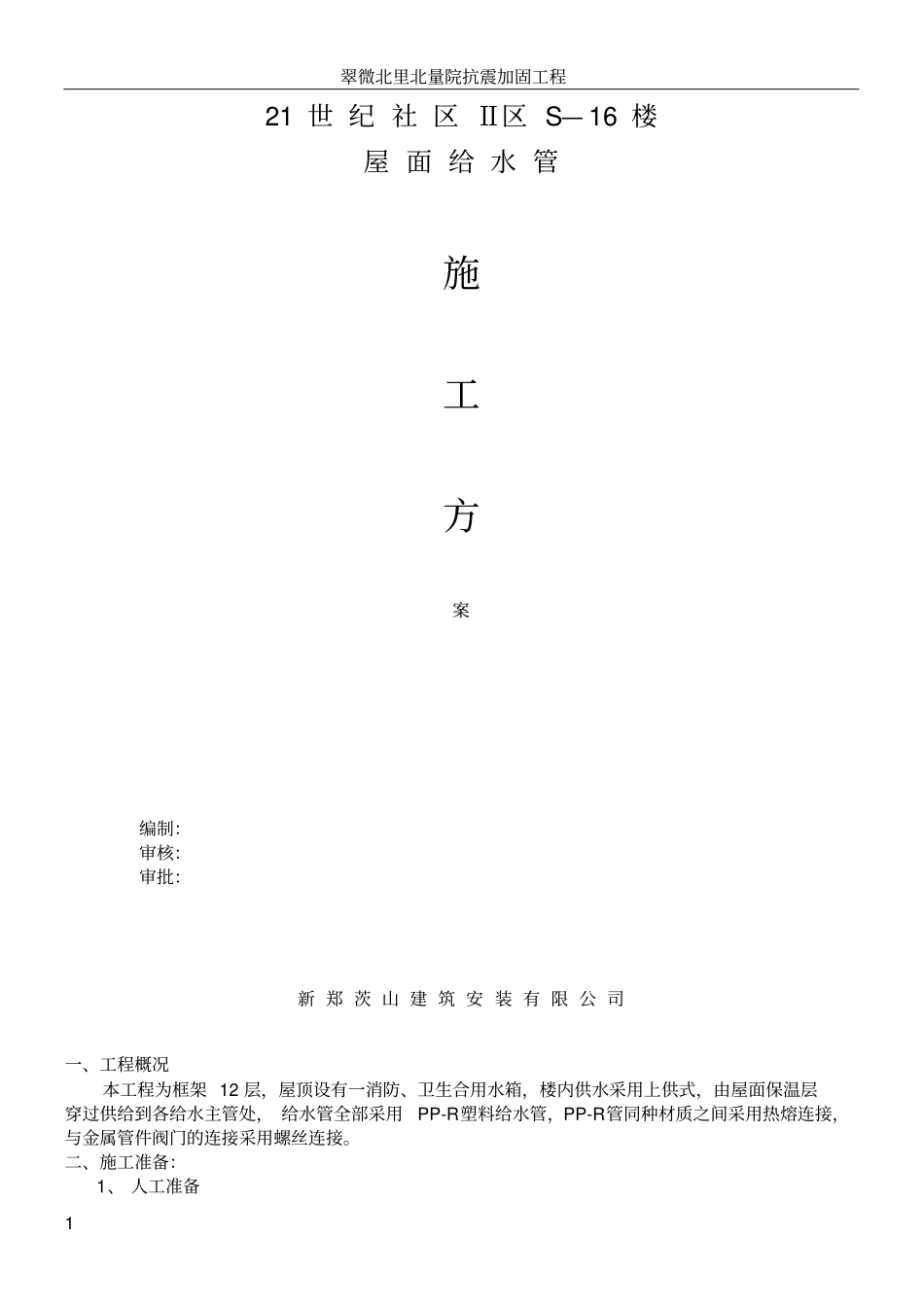

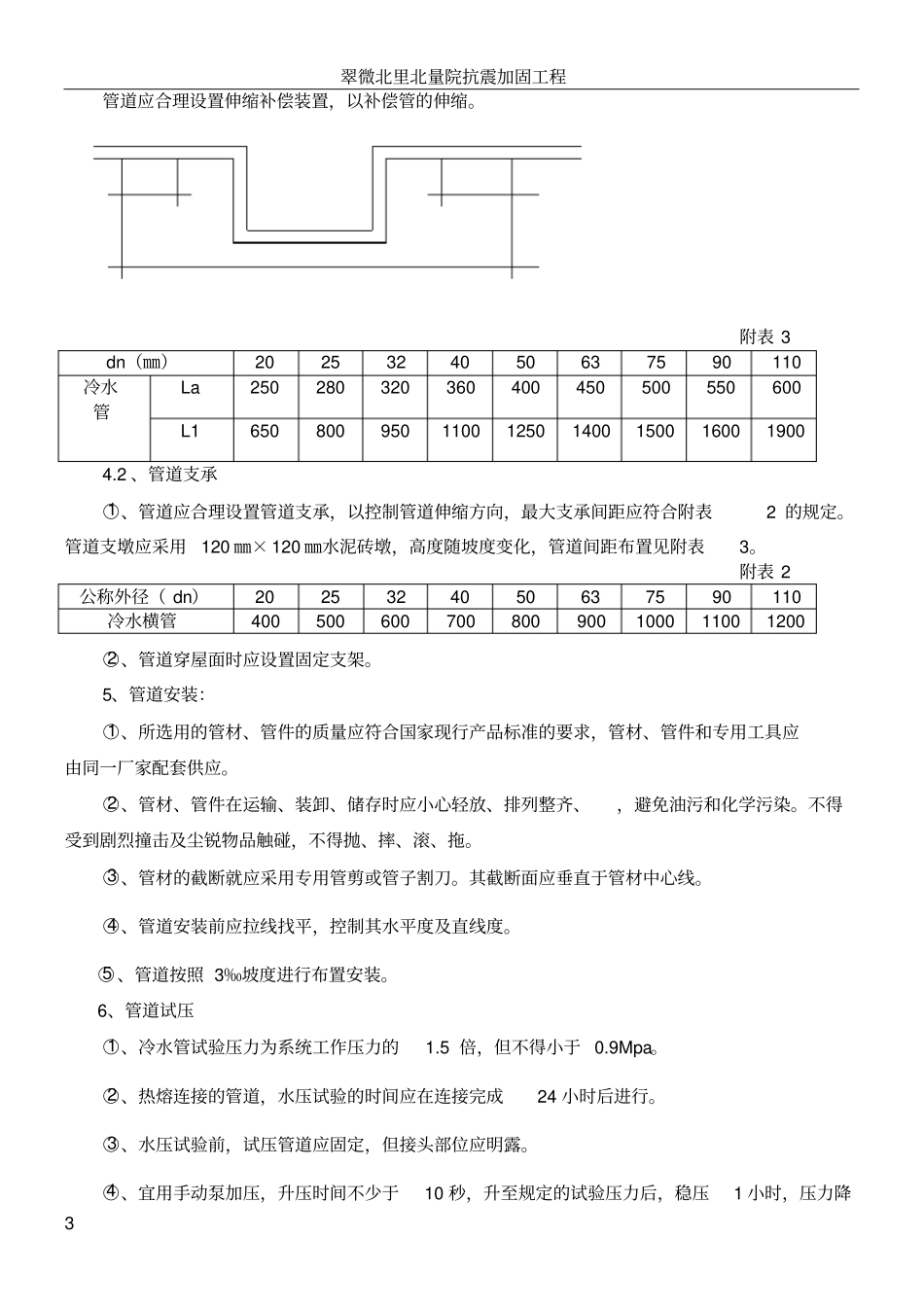

翠微北里北量院抗震加固工程121 世 纪 社 区 Ⅱ区 S— 16 楼屋 面 给 水 管施工方案编制：审核：审批：新 郑 茨 山 建 筑 安 装 有 限 公 司一、工程概况本工程为框架 12 层，屋顶设有一消防、卫生合用水箱，楼内供水采用上供式，由屋面保温层穿过供给到各给水主管处， 给水管全部采用PP-R塑料给水管，PP-R管同种材质之间采用热熔连接，与金属管件阀门的连接采用螺丝连接。二、施工准备：1、 人工准备翠微北里北量院抗震加固工程2技术人员： 1 人施工人员： 7 人2、 机械准备：电熔机、管道切割机、磨光机3、 材料准备按照施工图要求提供各种管材、管件。三、施工方法：放线 -----支架制作安装 -----安装主管 -----安装支管 -----试压-----管道保温。1、管道选择根据图纸要求，选择不同直径、规格、数量的PP-R给水管及管件且应具备合格证，检测报告等证明文件。2、管道连接2.1 、热熔连接○A、热熔工具按通电源，到达温度（250---270 ）指示灯亮后方能开始操作。○b 、切割管件，必须使端面垂直于管轴线，切割后管材断面应去除毛边和毛刺。○c 、管材与管件的连接端必须清洁、干燥、无油。○d 、用卡尺和合适的笔在管端测量并标出热熔深度，热熔深度应符合下附表1：附表 1dn（㎜）2025324050637590110热熔深度（㎜）L— 3.5 ≤P≤L加热时间（ S）578121824301050加工时间（ S）444666101015冷却时间（㎜）3344568810注：1）、若环境温度 <5度，加热时间应延长50%。2）、dn<65 ㎜可人工操作， dn>65㎜应采用专用进管机具。3）、L 详见支承间距表。○e 、熔接弯头或三通时，按设计图纸要求，应注意其方向。○f 、无旋转地把管端导入加热套内，插入到所标志的深度，同时，无旋转地把管件推到加热头上，达到规定标志处，加热时间应按上表执行。○g 、达到加热时间后，立即把管材与管件从加热套与加热头上同时取下，迅速无旋转地直线均匀插入到所标深度，使接头处形成均匀凸缘。2.2 、过渡连接PP-R管与小口径金属管一般采用螺纹连接，宜使用带铜内丝或外丝嵌件的PP-R过渡接头。PP-R管与大口经金属管或法兰阀门、管件连接时，采用套法兰管件。3、管道的布置与敷设PP-R 管做好保温层，穿过保温层进行敷设，按照图纸设计要进行平面布置。水箱至阀门的管段应采用金属管。4、 管道伸缩补偿与支承。4.1 、管道伸缩补偿装置翠微北里北量院抗震加固工程3管道应合理设置伸缩补偿装置，以补偿管的伸缩...
