屋面花架梁施工方案VIP免费

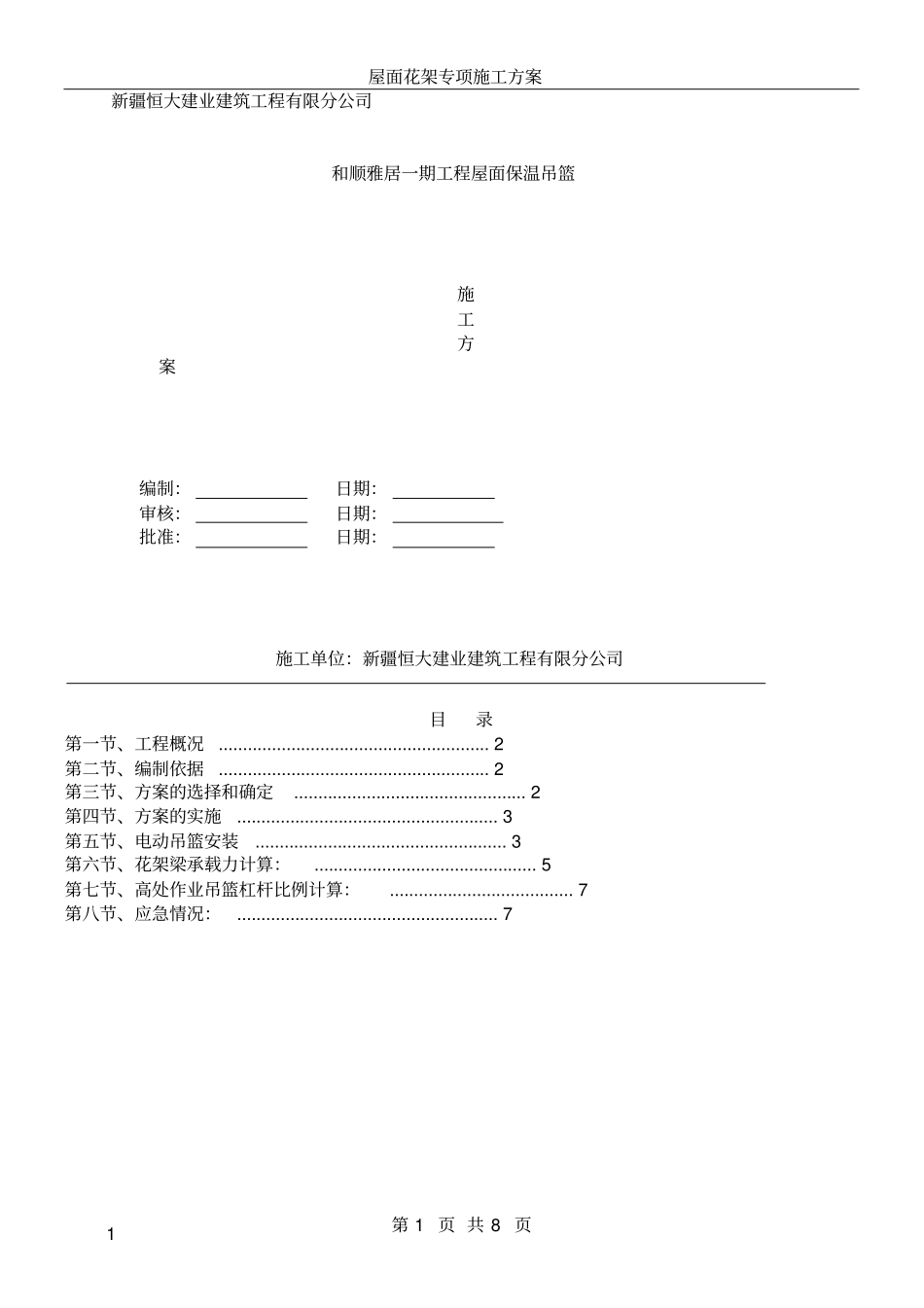

屋面花架专项施工方案1 第 1 页 共 8 页新疆恒大建业建筑工程有限分公司和顺雅居一期工程屋面保温吊篮施工方案编制：日期：审核：日期：批准：日期：施工单位：新疆恒大建业建筑工程有限分公司目录第一节、工程概况........................................................ 2第二节、编制依据........................................................ 2第三节、方案的选择和确定................................................ 2第四节、方案的实施...................................................... 3第五节、电动吊篮安装.................................................... 3第六节、花架梁承载力计算：.............................................. 5第七节、高处作业吊篮杠杆比例计算：...................................... 7第八节、应急情况：...................................................... 7屋面花架专项施工方案第 2 页 共 8 页第一节、工程概况本工程位于新疆农十二师五一农场, 是新疆迅驰房地产开发有限公司开发的和顺雅居住宅小区一期工程， 一期住宅楼的建筑层数住宅楼为地上二十四层，层高 2.9m，地下二层，负二层结构层高2.69m，负一层结构层高2.9m， 建筑高度为 73.38m；本工程结构型式为剪力墙结构；基础为筏板基础；现阶段外墙保温已经完成80%，屋面的顶部设计有一花架梁， 屋面结构板标高 69.6 米，花架梁顶标高 73.38 米，花架梁高出屋面 3.78米；现准备施工屋顶花架梁，因为一期工程主体施工阶段外墙保温材料和外墙漆的颜色未订，外脚手架拆除后现在施工屋面花架保温及其外墙漆的施工难度极大（如下图） ；现在单另做方案用于花架梁的保温和装饰工作。第二节、编制依据设备厂提供的图纸和安装说明书；公司质量体系文件；《机械设备安装工程施工及验收通用规范》GB50231-98中华人民共和国《高处作业吊篮》标准GB19155-2003；《高处作业安全技术规程》JGJ80-1991《高处悬吊作业安全技术规程》DG12440-2011《建筑施工安全检查标准》JGJ59-2011《电气装置安装工程电缆线路施工及验收规范》GB50168-2006；电气装置安装工程接地装置施工及验收规范》GB50169-2006第三节、方案的选择和确定一、花架梁正面靠近外墙，两个侧面与外面重合，目前有三种方案可供选择：1、第一种方案，搭设落地式满堂钢管脚手架，在脚手架的第二步钢管出挑钢管，再由扫地杆位置至钢管悬挑...
