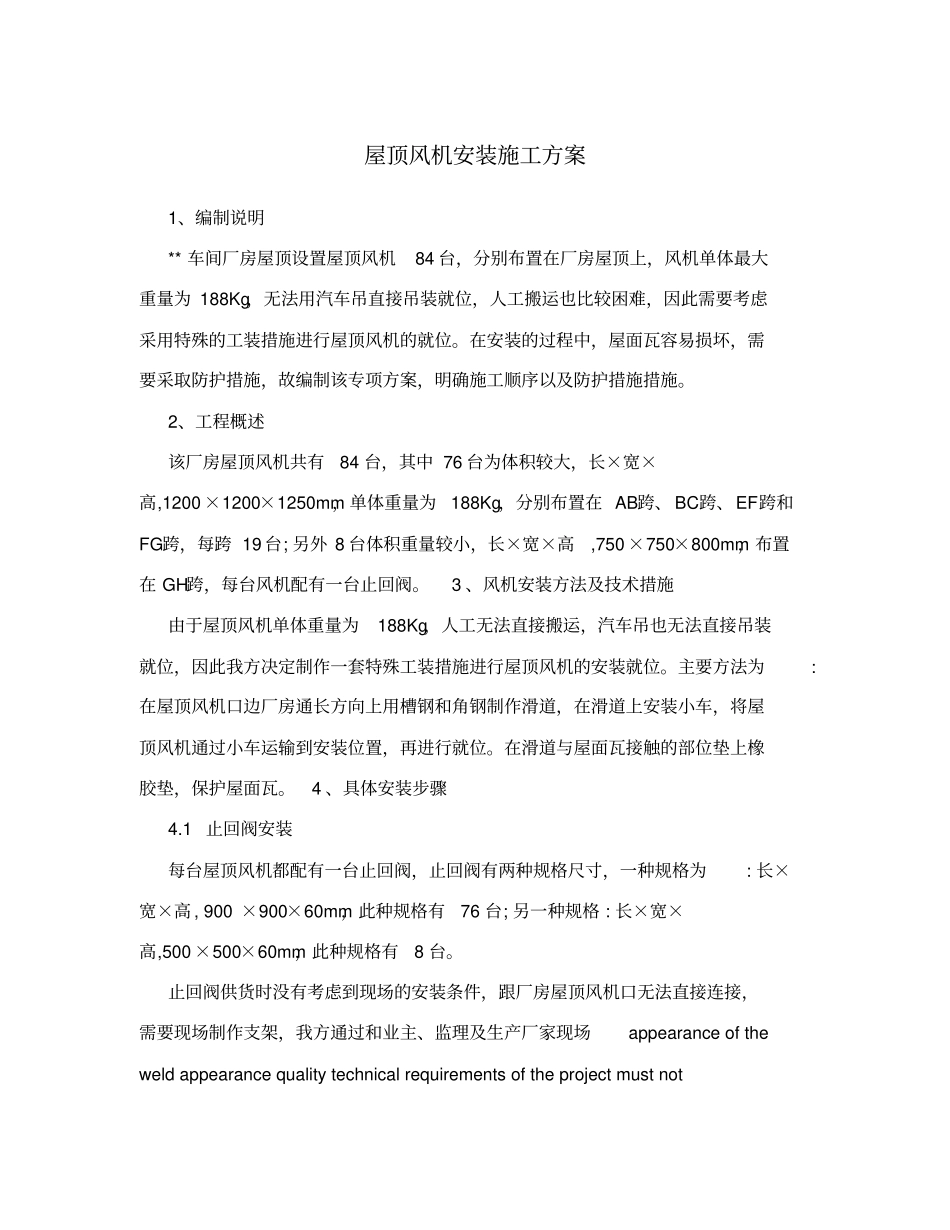

屋顶风机安装施工方案1、编制说明** 车间厂房屋顶设置屋顶风机84 台，分别布置在厂房屋顶上，风机单体最大重量为 188Kg，无法用汽车吊直接吊装就位，人工搬运也比较困难，因此需要考虑采用特殊的工装措施进行屋顶风机的就位。在安装的过程中，屋面瓦容易损坏，需要采取防护措施，故编制该专项方案，明确施工顺序以及防护措施措施。2、工程概述该厂房屋顶风机共有84 台，其中 76 台为体积较大，长×宽×高,1200 ×1200×1250mm，单体重量为188Kg，分别布置在 AB跨、 BC跨、EF跨和FG跨，每跨 19 台; 另外 8 台体积重量较小，长×宽×高,750 ×750×800mm，布置在 GH跨，每台风机配有一台止回阀。 3 、风机安装方法及技术措施由于屋顶风机单体重量为188Kg，人工无法直接搬运，汽车吊也无法直接吊装就位，因此我方决定制作一套特殊工装措施进行屋顶风机的安装就位。主要方法为:在屋顶风机口边厂房通长方向上用槽钢和角钢制作滑道，在滑道上安装小车，将屋顶风机通过小车运输到安装位置，再进行就位。在滑道与屋面瓦接触的部位垫上橡胶垫，保护屋面瓦。 4 、具体安装步骤4.1 止回阀安装每台屋顶风机都配有一台止回阀，止回阀有两种规格尺寸，一种规格为: 长×宽×高 , 900 ×900×60mm，此种规格有76 台; 另一种规格 : 长×宽×高,500 ×500×60mm，此种规格有8 台。止回阀供货时没有考虑到现场的安装条件，跟厂房屋顶风机口无法直接连接，需要现场制作支架，我方通过和业主、监理及生产厂家现场appearance of the weld appearance quality technical requirements of the project must not have a molten metal stream does not melt the base metal to weld, weld seam and heat-affected zone surface must not have cracks, pores, defects such as crater and ash, surface smoothing, weld and base metal should be evenly smooth transition. Width 2-3 mm from the edge of weld Groove. Surface reinforcement should be less than or equal to 1 + 0.2 times the slope edge width, and should not be greater than 4 mm. Depth of undercut should be less than or equal to 0.5 mm, total length of the welds on both sides undercut not exceed 10% of the weld length, and lon...
