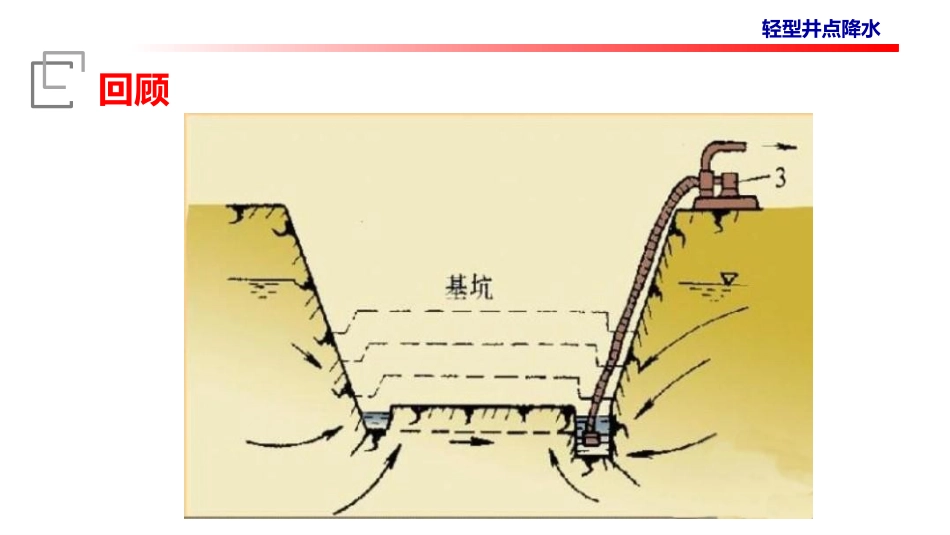

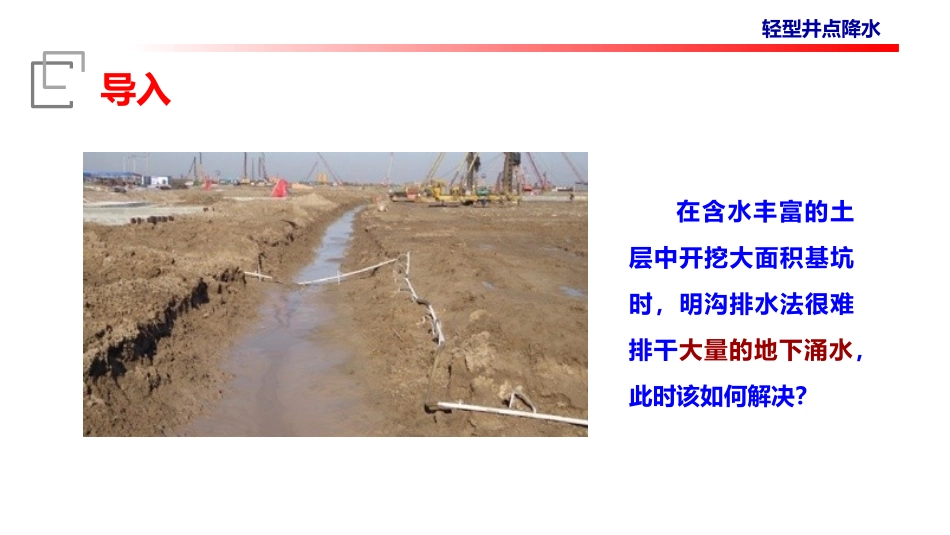

轻型井点降水轻型井点降水回顾轻型井点降水导入在含水丰富的土层中开挖大面积基坑时，明沟排水法很难排干大量的地下涌水，此时该如何解决？轻型井点降水走进施工现场上海市某住宅楼轻型井点降水施工现场总管弯联管抽水设备井点管轻型井点降水轻型井点降水需解决问题：问题1：轻型井点平面布置？问题2：轻型井点高程布置？轻型井点降水问题1：轻型井点的平面布置单排布置双排布置环型（U型）布置轻型井点降水单排布置：适用于基坑(槽)宽度＜6m、降水深度≯5m的情况。●井点管应布置在地下水的上游一侧；●井点管两端的延伸长度不宜小于坑槽的宽度B。井点管最少布置长度：5+40+5=50m40m5m40m5m5m轻型井点降水双排布置：适用于基坑(槽)宽度＞6m或土质不良的情况。轻型井点降水环型（U型）布置：适用于面积较大的基坑（考虑施工机械进出基坑时宜采用U型布置）。●如采用U型布置，则井点管不封闭的一段应在地下水的下游方向。轻型井点降水●井点管距基坑边缘不宜小于1m，以防止坑壁产生泄漏而影响抽水系统的真空度。环型井点布置图1—总管；2—井点管；3—抽水设备●井点管间距应大于15d（滤管直径），并应与总管接头间距相吻合，一般为0.8~1.2m。轻型井点降水解决问题上海市某住宅楼基坑剖面图3m0.51m-4.60010m¡Á10m1:0.5²»Í¸Ë®²ã-9.800-3.500-1.080-3.500-0.500H=9.7mϸɰ²ã·ÛÖÊð¤ÍÁÔÓÌîÍÁ-0.500-3.500轻型井点降水3m0.51m-4.60010m¡Á10m1:0.5²»Í¸Ë®²ã-9.800-3.500-1.080-3.500-0.500H=9.7mϸɰ²ã·ÛÖÊð¤ÍÁÔÓÌîÍÁ-0.500-3.500解决问题又∵井管距基坑边缘1m∴井管所围成的面积为16.1m×16.1m∴面积比较大,按环型井点布置∵基坑底面积为10m×10m2.05m4.1m1:0.5mhbbi:11h∴放坡后，基坑上口面积为(10+2.05×2)×(10+2.05×2)=14.1m×14.1m轻型井点降水问题2：轻型井点的高程布置高程布置系确定井点管的埋深H(不包括滤管)，即总管埋设面至滤管上口的距离。在布置井点管时，还应考虑井点管露出地面0.2～0.3m，滤管必须埋在透水层内。1000H≥H1+h+iLLimhbbi:11hiLiL所需井点管长度＝H+0.2~0.3mi轻型井点降水●当所需井点管长度小于所给井点管长度时，则可用一级井点；●当一级井点达不到降水深度要求时，则可采用二级井点。地下室三级井点降水二级轻型井点降水轻型井点降水井点管长度6m，滤管长度1.2m，管径为38mm，总管直径100mm，每节长4m，井管距基坑边缘1m，井点管露出地面0.2m，基坑底面至降低后地下水位的距离为0.5m。解决问题·ÛÖÊð¤ÍÁÔÓÌîÍÁ-0.500-3.5003m0.5i=1:101m-4.60010m¡Á10m1:0.5²»Í¸Ë®²ã-9.800-3.500-1.080-3.500-0.500H=9.7mϸɰ²ã轻型井点降水·ÛÖÊð¤ÍÁÔÓÌîÍÁ-0.500-3.5003m0.5i=1:101m-4.60010m¡Á10m1:0.5²»Í¸Ë®²ã-9.800-3.500-1.080-3.500-0.500H=9.7mϸɰ²ã解决问题∴所需井点管长度：5.4+0.2=5.6m而所用井点管长度：6m∵H≥H1+h+iLiLL=5+2.05+14.1∴采用一级环型井点布置∴5.6m＜6m=4.1+0.5+1/10(5+2.05+1)=5.4m轻型井点降水小结本节内容轻型井点1.井点管平面布置2.井点管高程布置完成降水系统的设计下节预习井点管的数量和井距抽水设备的选择轻型井点降水·ÛÖÊð¤ÍÁÔÓÌîÍÁ-0.500-3.5003m0.5i=1:101m-4.60010m¡Á10m1:0.5²»Í¸Ë®²ã-9.800-3.500-1.080-3.500-0.500H=9.7mϸɰ²ã上海市某住宅楼基坑剖面图课后练习感谢聆听
