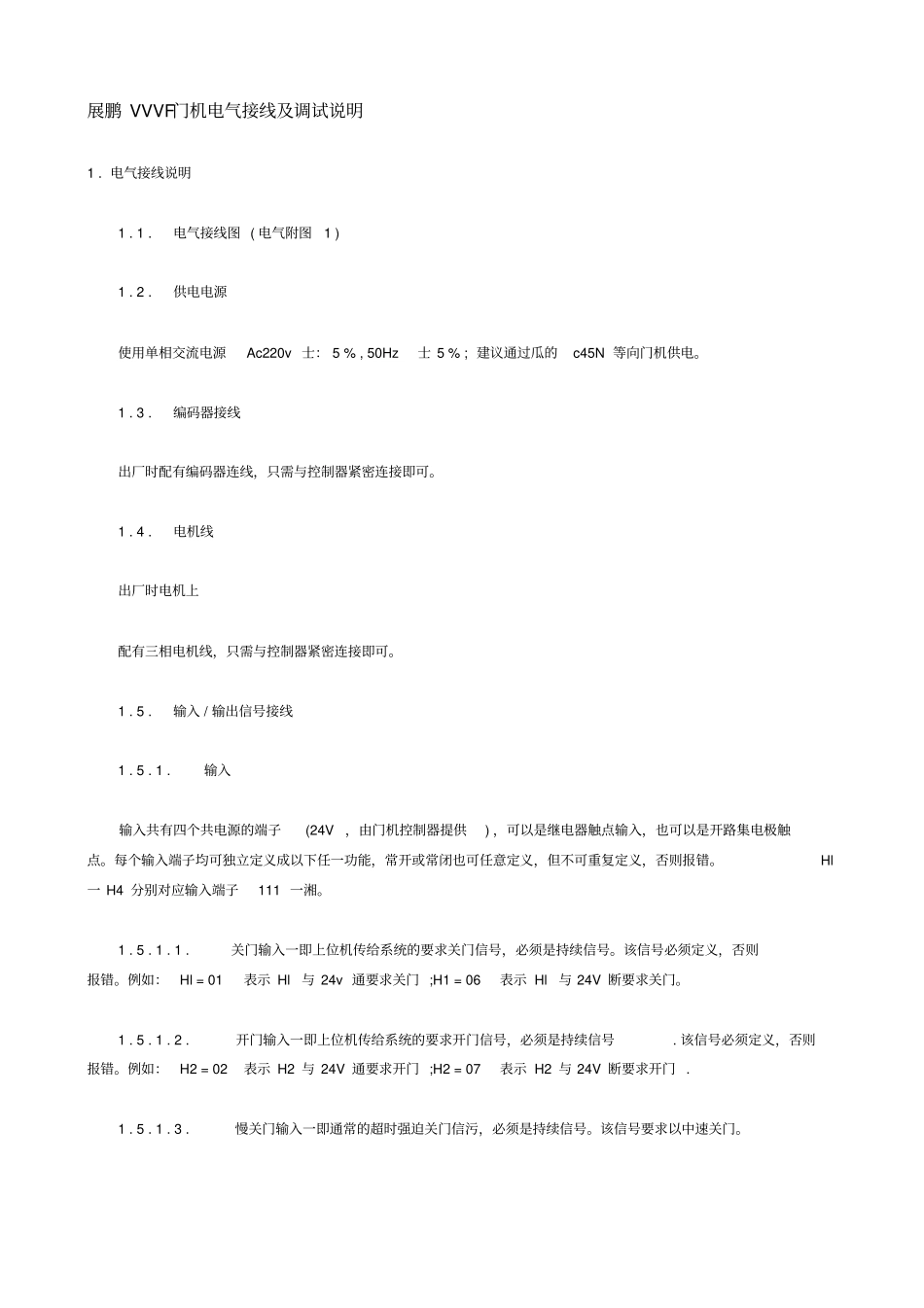

展鹏VVVF门机电气接线及调试说明_第1页
1/11
展鹏VVVF门机电气接线及调试说明_第2页
2/11
展鹏VVVF门机电气接线及调试说明_第3页
3/11
展鹏 VVVF门机电气接线及调试说明1 . 电气接线说明1 . 1 .电气接线图 ( 电气附图1 ) 1 . 2 .供电电源使用单相交流电源Ac220v 士: 5 % , 50Hz 士 5 % ; 建议通过瓜的c45N 等向门机供电。1 . 3 .编码器接线出厂时配有编码器连线,只需与控制器紧密连接即可。1 . 4 .电机线出厂时电机上配有三相电机线,只需与控制器紧密连接即可。1 . 5 .输入 / 输出信号接线1 . 5 . 1 .输入输入共有四个共电源的端子(24V ,由门机控制器提供) ,可以是继电器触点输入,也可以是开路集电极触点。每个输入端子均可独立定义成以下任一功能,常开或常闭也可任意定义,但不可重复定义,否则报错。Hl 一 H4 分别对应输入端子111 一湘。1 . 5 . 1 . 1 .关门输入一即上位机传给系统的要求关门信号,必须是持续信号。该信号必须定义,否则报错。例如:Hl = 01 表示 Hl 与 24v 通要求关门 ;H1 = 06 表示 Hl 与 24V 断要求关门。1 . 5 . 1 . 2 .开门输入一即上位机传给系统的要求开门信号,必须是持续信号. 该信号必须定义,否则报错。例如:H2 = 02 表示 H2 与 24V 通要求开门 ;H2 = 07 表示 H2 与 24V 断要求开门 . 1 . 5 . 1 . 3 .慢关门输入一即通常的超时强迫关门信污,必须是持续信号。该信号要求以中速关门。1 . 5 . 1 . 4 .电眼信号一即通常的门保护信号,如红外光幕/ 安全触板等,若要直接使用,则必须接入非开门区信号。该信号可以是脉冲信号( 脉宽妻20ms ) . 1 . 5 . 1 . 5 .非开门区信号一端子控制时有效,必须是持续信号。若有该信号,则电眼信号输入无效,即这时不允许开门。该信号对开门输入信号不限制。1 . 5 . 2 .输出输出共有四对相互独立的继电器触点( 功率为5A , 30VOC / 25OVAC ) ,每对输出端子均可独立定义成以下任一功能,常开或常闭也可任意定义,但不可重复定义,否则报错。Pl 一 P4 分别对应输出端子对CI 一 Pl 到 C4 一 P4 。1 . 5 . 2 . 1 .关门到位信号一即系统传给上位机的关门到位信号,该信号必须定义,否则报错。该信号可作为电梯启动运行的条件之一例如:P1 = 01 表示关门到位时C1 与 P1 通;Pl = 05 时表示关门到位时C1 与P1 断开。1 . 5 . 2 . 2 .开门到位信号一即系统传给上位机的开门到位信号,该信号必须定义,否则报错。例如:P2 = 02 表示关门到位时CZ...
