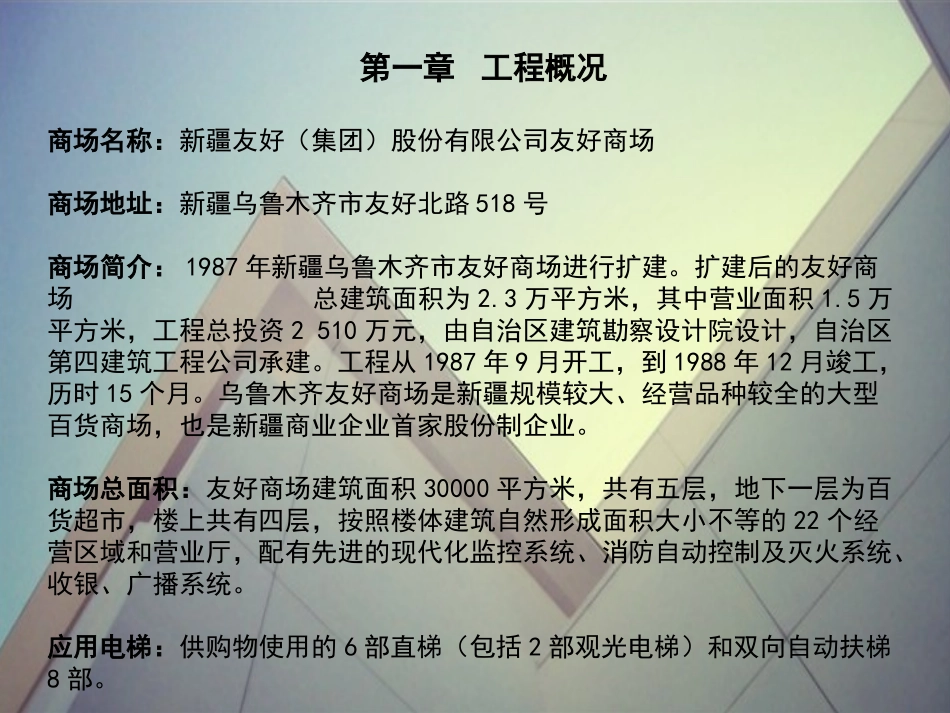

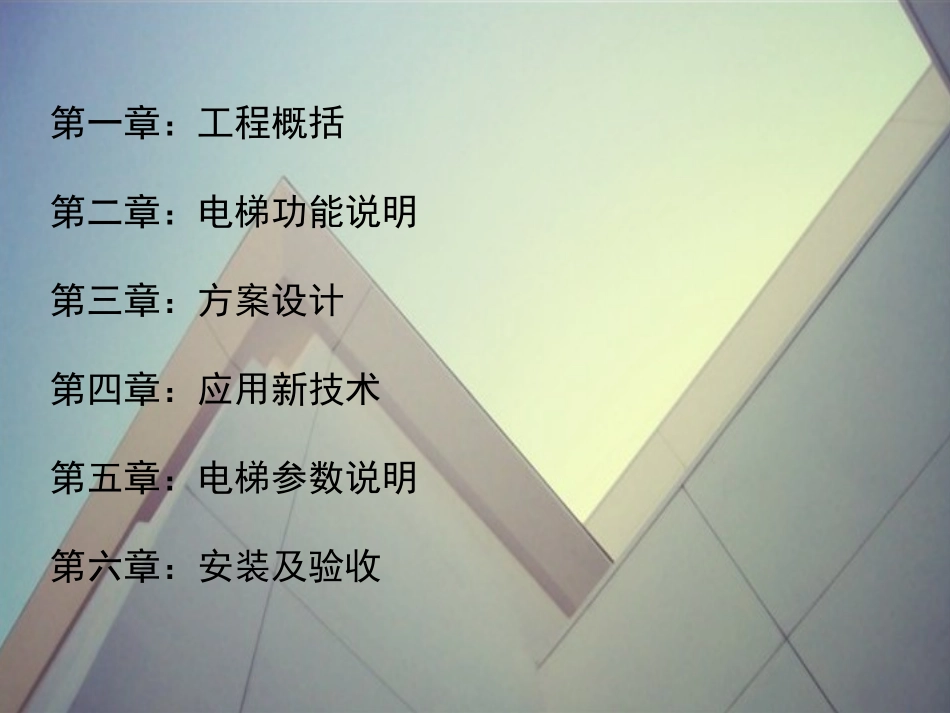

友好商场电梯设计项目书第二小组第一章：工程概括第二章：电梯功能说明第三章：方案设计第四章：应用新技术第五章：电梯参数说明第六章：安装及验收第一章工程概况商场名称：新疆友好（集团）股份有限公司友好商场商场地址：新疆乌鲁木齐市友好北路518号商场简介：1987年新疆乌鲁木齐市友好商场进行扩建。扩建后的友好商场总建筑面积为2.3万平方米，其中营业面积1.5万平方米，工程总投资2510万元，由自治区建筑勘察设计院设计，自治区第四建筑工程公司承建。工程从1987年9月开工，到1988年12月竣工，历时15个月。乌鲁木齐友好商场是新疆规模较大、经营品种较全的大型百货商场，也是新疆商业企业首家股份制企业。商场总面积：友好商场建筑面积30000平方米，共有五层，地下一层为百货超市，楼上共有四层，按照楼体建筑自然形成面积大小不等的22个经营区域和营业厅，配有先进的现代化监控系统、消防自动控制及灭火系统、收银、广播系统。应用电梯：供购物使用的6部直梯（包括2部观光电梯）和双向自动扶梯8部。基本功能通讯功能警铃内部通话功能CCTV电缆运行功能全集选控制运行功能锁梯功能控制厢门开闭时间满员自动通过自动返回基站称重启动即时开门,关门按钮本层再开门停层开门轿内数字式位置及运行方向显示带召唤按钮层站位置显示连续服务灯和风扇手动控制开关防错功能轿内错误指令人工消除防捣乱功能应急功能轿厢应急照明就近楼层停靠次层停靠火灾应急返回火灾应急返回结束消防运行轿内消防运行指示安全功能光幕或安全触板门保护带召唤按钮层站位置、方向显示开关门受阻保护功能电源缺相故障检测上、下行超速保护第二章电梯功能说明第三章：方案设计商场平面图：一、电梯的选择：斜坡式电梯、垂直升降式、观光电梯二、设计相关数据数据依据：人数设定：已最大客流量为准商用面积：我国商业建筑使用率约为建筑面积的70-75%，其余为公用面积电梯数量主要相关影响因素：电梯容量、电梯速度、办公标准层面积、电梯运行周期、高峰时间运送完毕各竖向分区内的人员所要求的时间等。运行周期=行程/梯速+加速度与减速度允许差+限定时间+乘客进出轿厢时间(2.9s)+每次停站开关门时间（5s）计算结果：运输时段及时间：高峰时段，20分钟运送完毕第四章：应用新技术变频调速以其优异的调速性能和起制动平稳性能、高效率、高功率因数和节电效果，广泛的适用范围及其它许多优点而被国内外公认为最有发展前途的调速方式。超级电容是一种新型储能器件。应用超级电容回收利用电梯制动电能的专利技术在我国取得新进展，成为最具发展潜力的电梯节能技术方案。第五章：电梯参数说明扶梯参数：本电梯符合中国国家标准电梯制造及安装安全规范GB7588-2003"电梯制造及安装安全规范".和GB16899-1997《自动扶梯和自动人行道的制造与安装安全规范》JB/T8545—1997《自动扶梯梯级链、附件和链轮》执行的主要标准：GB9445《无损检测人员技术资格鉴定通则》；GB7024《电梯、自动扶梯、自动人行道名词术语》；GB/T10058《电梯技术条件》；GBT10058《电梯实验方法》；GB10060《电梯安装验收规范》；GB7588《电梯制造与安装安全规范》；GB9445《无损检测人员技术资格鉴定通则》；GB/T13435-1992《建筑物的电器装置电机防护》；Q/XO10902.1-1998《电梯产品出厂包装技术条件》；95/16/EC《全球工地安全标准》；GB/T7025《电梯主要参数及轿厢、井道、机房的形式与尺寸》；GB50182《电气装置安装工程电梯电气装置施工及验收规范》；JJ45《电梯、液压、电梯产品型号编制方法》；Q/XO10201.1《乘客电梯》；《电梯工程施工验收规范》。结构示意图：1、驱动链安全装置当驱动链断裂或拉长时，将驱动电动机断电，电磁制动器和机械棘轮工作，防止梯级下滑。2、梯级链安全装置当梯级链断裂或拉长超过允许值时，将驱动电动机断电，电磁制动作器动作。3、扶手带入口处安全保护装置当有异物带入扶手带入口安全保护装置时。将驱动电动机断电。电磁制动器动作。4、电磁制动器它装在减速器的输入轴上，动作时能制止梯级的上下运行。5、限速器它装在减速器的输出轴上，当运行速度超过额定速度的20%或达不到额定速度的20%时，将驱动电动机断...
