生产车间现场画线规定VIP免费

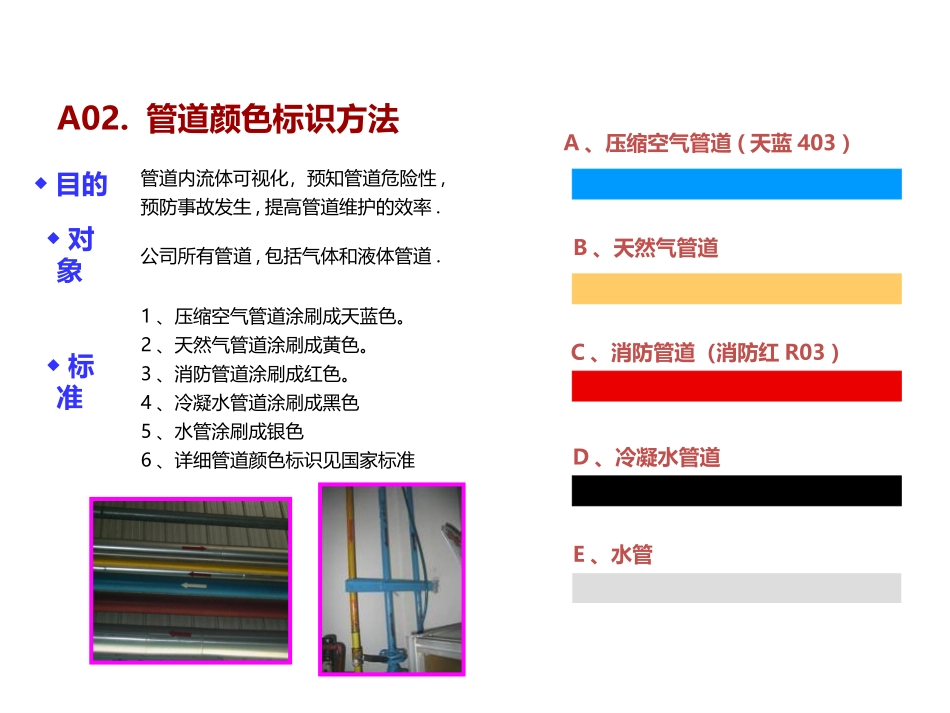

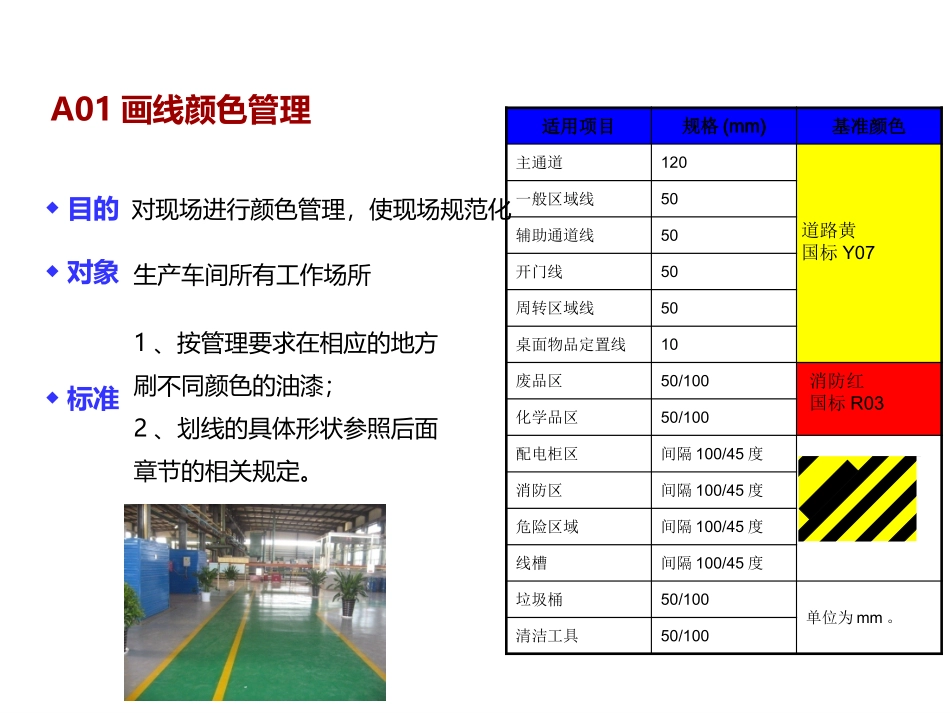

生产车间现场画线规定1、按管理要求在相应的地方刷不同颜色的油漆；2、划线的具体形状参照后面章节的相关规定。生产车间所有工作场所对现场进行颜色管理，使现场规范化A01画线颜色管理适用项目规格(mm)基准颜色主通道120一般区域线50辅助通道线50开门线50周转区域线50桌面物品定置线10废品区50/100化学品区50/100配电柜区间隔100/45度消防区间隔100/45度危险区域间隔100/45度线槽间隔100/45度垃圾桶50/100单位为mm。清洁工具50/100道路黄国标Y07消防红国标R03◆目的◆对象◆标准A02.管道颜色标识方法管道内流体可视化，预知管道危险性,预防事故发生,提高管道维护的效率.公司所有管道,包括气体和液体管道.1、压缩空气管道涂刷成天蓝色。2、天然气管道涂刷成黄色。3、消防管道涂刷成红色。4、冷凝水管道涂刷成黑色5、水管涂刷成银色6、详细管道颜色标识见国家标准A、压缩空气管道(天蓝403）B、天然气管道C、消防管道（消防红R03)D、冷凝水管道E、水管◆目的◆对象◆标准A03.管道流向标识方法25mm150mm25mm150mmA、红色消防管道上使用B、其它管道上使用使排管的流体、方向、压力等可视化，提高管道维护的效率．公司所有的管道，包括气体和液体管道．1、制作防水不干胶标签，标签上箭头颜色为流体的标准色样。2、箭头颜色分为黄色和红色，黄色张贴在消防管道上，红色张贴在其它管道上。3、规格：长150mmX宽25mm.4、依据管道大小来选择使用．5、制作防水不干胶标识，宋体80#C、管道标识天然气宋体80#消防红国标R03道路黄国标Y07◆目的◆对象◆标准A04.车间主干道标识线为了保护墙面与设备，区分人与车辆的通行，培养员工按道路通行的习惯车间内部有车辆往来的通道1适合于车间主通道，副通道1）线宽：120mm；材料：油漆；颜色：黄色；车辆通道主通道120mm◆目的◆对象◆标准A05.配电柜、消防设施警示线画线区域内为重要安全设施，禁止堆放物品配电柜、消防栓、灭火器1、电柜、消防栓等区域线使用斑马线绘制，线宽100mm；2、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm电柜、消防栓、灭火器45度角/10cm◆目的◆对象◆标准A06.凸起物警示线对可能造成安全事故的凸起物，墙上配电盒进行警示墙上配电盒、凸起物1、对于墙上固定的凸出配电盒，可在配电柜两端绘制或粘贴斑马线，线宽100mm；2、对于车间内地面或墙上的凸起物可在周围绘制斑马线：30mm≤宽度≤50mm◆目的◆对象◆标准A07.工字柱警示标识对于不靠墙的柱子进行警示危险部位1、危险部位、危险区域用斑马线来标明。2、工字柱上斑马线黄黑间隔15cm。3、斑马线可以45度倾斜也可以与柱子垂直。地面1.5米15cm◆目的◆对象◆标准A08.圆型柱子警示标识对于不靠墙的柱子进行警示危险部位1、危险部位、危险区域用斑马线来标明。2、工字柱上斑马线黄黑间隔15cm。地面1.5米15cm◆目的◆对象◆标准A09.爬梯警示线标识爬梯处进行危险警示危险部位1、危险部位、危险区域用斑马线来标明。2、工字柱上斑马线黄黑间隔30cm。3、扶梯上刷斑马线，使得斑马线在横向爬梯上交错，距离约30cm左右。地面1.5米◆目的◆对象◆标准A10.车间建筑物护栏防止建筑物被撞击，并保持表面清洁现场与通道相邻的建筑物1、材料：立柱选用40×10×10cm的钢材；护栏选用直径为6cm的管材；2、颜色：立柱为黄色；护栏为黄黑斑马线，间隔25cm；3、间距：护栏与建筑物之间留有4cm空隙；25cm=6cm6cm8cm40cm地面边长8×8cm建筑物4cm4cm◆目的◆对象◆标准A11.平推门轨迹警示线左右平推门开门轨迹斑马线警示，防止开闭门时发生危险经常开闭的左右平推门，自动门除外1、黄黑斑马线宽200mm，从门外沿向外延伸2、黄黑线倾角为45°3、黄黑条纹宽度为100mm4、斑马线画法为：先刷黄漆，贴付美纹纸后涂黑漆◆目的◆对象◆标准一般物品区域线1、一般物品区域使用黄色区域线，线宽50mm；2、可移动物品采用方框定位，不可移动物品采用四角定位，如车床、工作台；3、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为：30mm≤距离≤50mm；4、区域线四角可以为直角过渡；一般物品的摆放让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清...
