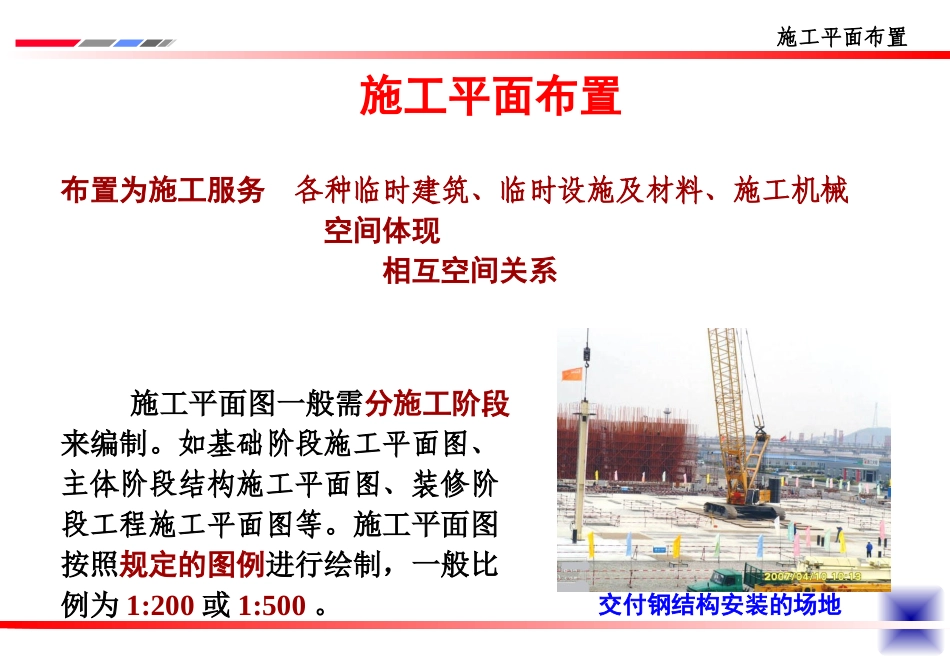

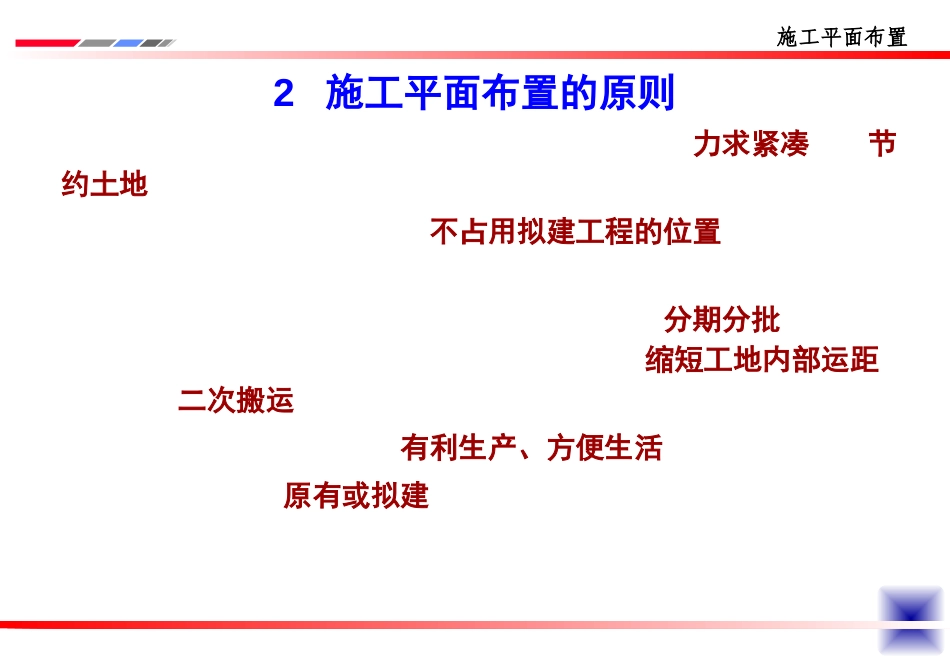

施工平面布置施工平面布置是在拟建工程的建筑平面上(包括周围环境)，布置为施工服务的各种临时建筑、临时设施及材料、施工机械等，是施工方案在现场的空间体现。它反映已有建筑与拟建工程间、临时建筑与临时设施间的相互空间关系。布置得恰当与否，执行的好坏，对现场的施工组织、文明施工，及施工进度、工程成本、工程质量和安全都将产生直接的影响。施工平面图一般需分施工阶段来编制。如基础阶段施工平面图、主体阶段结构施工平面图、装修阶段工程施工平面图等。施工平面图按照规定的图例进行绘制，一般比例为1:200或1:500。交付钢结构安装的场地施工平面布置1施工平面布置的内容⑴施工场地状况：包括施工入口、施工围挡、与场外道路的衔接；建筑总平面上已建和拟建的地上和地下的一切建(构)筑物及其它设施的位置、轮廓尺寸、层数等；⑶生产及生活性临时设施、材料及构件堆场的位置和面积；⑷大型施工机械及垂直运输设施的位置，临时水电管网、排水排污设施和临时施工道路的布置等；⑸施工现场的安全、消防、保卫和环境保护设施；⑹相邻的地上、地下既有建(构)筑物及相关环境。施工平面布置大型工程的现场平面布置图一般按地基基础、主体结构、装修和机电设备安装三个阶段分别绘制。2施工平面布置的原则⑴在保证施工顺利进行的前提下，现场布置力求紧凑，以节约土地；市区施工时，临时性占道应获得批准。⑵临建设施的布置时，不占用拟建工程的位置，避免不必要的搬迁。⑶各种材料、半成品、构件应按进度计划分期分批进场，尽量布置在使用点附近，或随运随吊。最大限度缩短工地内部运距,减少场内二次搬运。⑷临时设施的布置应有利生产、方便生活。⑸充分利用原有或拟建房屋、道路，尽量减少临时设施的数量，降低临时设施费用。临时建筑采用活动房。⑹符合劳动保护、技术安全、防火要求。施工平面布置3施工平面布置的步骤起重机械的位置直接影响仓库、堆场、砂浆和砼搅拌站的布置。应首先决定起重机械位置。井架、龙门架等固定式垂直运送设备的布置，主要是根据机械性能、建筑物的平面形状和大小、施工段的划分、施工道路及材料输送量而定。一要充分发挥机械效率，二使地面、楼面上的水平运距较短，同时使用方便、安全。当建筑物高度相同时可布置在施工段分界点附近；当高度不一时可布置在高低并列处。可使各施工段上的水平运输互不干扰。3.1决定起重机械位置轨道式起重机的轨道与拟建工程应有最小安全距离，行驶方便，司机视线不受阻碍。施工平面布置3.2布置搅拌站、仓库、材料和构件堆场搅拌站、仓库、材料和构件堆场应尽量靠近使用地点或布置在起重机的回转半径内，并兼顾运输和装卸的方便。⑴不同施工阶段的布置①基础所使用的材料，可沿建筑物四周布置。但须留足安全尺寸，不得因堆料造成基槽(坑)土壁失稳。上部结构使用的材料,应布置在起重机附近，以减少水平搬运。②当多种材料同时布置时，对大种的，单位重量大的和先使用的材料应尽量靠近使用地点或起重机附近；对量少、质轻和后期使用的材料则可布置得稍远。③水泥、砂、石子等大宗材料应环绕搅拌站就近布置。施工平面布置的步骤⑵采用不同起重机械时的布置①当采用固定式垂直运输设备时，仓库、堆场、搅拌站位置应尽可能靠近起重机械，以减少运距或二次搬运。②当采用塔式起重机械进行垂直运输时，堆场位置、仓库和搅拌站出料口应位于塔式起重机的有效起重半径内。③当采用无轨自行式起重机械进行垂直和水平运输时，其搅拌站、堆场和仓库可沿开行路线布置，但其位置应在起重臂的最大外伸长度范围内。④当浇筑大体积基础砼时，搅拌站可直接布置在基坑边缘以减少运距。⑤加工棚可布置在拟建工程四周，并考虑木材、钢筋、成品堆放场地。施工平面布置的步骤3.3布置运输道路现场道路应量利用永久性道路，或先建好永久性道路的路基供施工期使用，在土建工程结束前铺好路面。道路要保证车辆行驶通畅，最好能环绕建筑物布置成环形道路，路宽不小于3.5m。为单位工程服务的生活用临时设施较少，一般仅有办公室、休息室、工具库等。它们的位置应以使用方便、不碍施工、符合防火保安为原则。3.4布置生活性临时设施施工平面布置的步...
