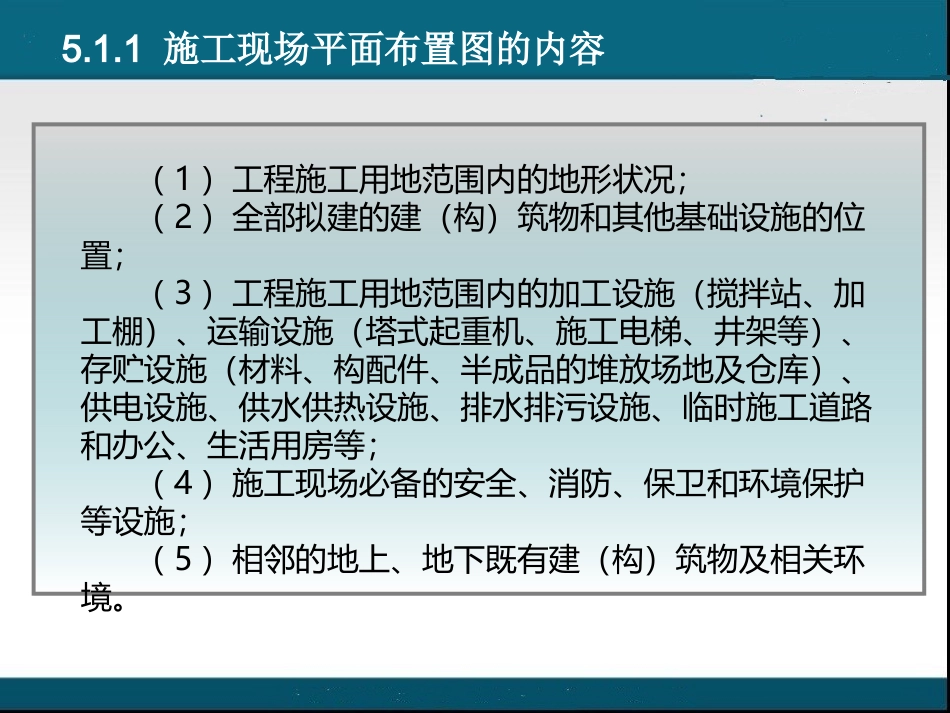

道路桥梁工程技术课程开发与资源建设施工现场平面布置5.1施工现场平面简介（1）工程施工用地范围内的地形状况；（2）全部拟建的建（构）筑物和其他基础设施的位置；（3）工程施工用地范围内的加工设施（搅拌站、加工棚）、运输设施（塔式起重机、施工电梯、井架等）、存贮设施（材料、构配件、半成品的堆放场地及仓库）、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等；（4）施工现场必备的安全、消防、保卫和环境保护等设施；（5）相邻的地上、地下既有建（构）筑物及相关环境。5.1.1施工现场平面布置图的内容5.1.2施工现场平面布置依据国家有关法律法规对施工现场管理提出的要求及地方政策的要求1设计与施工的原始资料2设计文件35.1.3施工现场平面布置原则（1）平面布置科学合理，施工场地占用面积少；（2）合理组织运输，减少二次搬运；（3）施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求，减少相互干扰；（4）充分利用既有建（构）筑物和既有设施为项目施工服务，降低临时设施的建造费用；（5）临时设施应方便生产和生活，办公区、生活区和生产区宜分离设置；（6）符合节能、环保、安全和消防等要求；（7）遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。5.2施工现场平面布置图的绘制步骤施工现场平面布置图的绘制步骤确定起重机械的位置确定搅拌站、仓库和材料、构件堆场以及工棚的位置运输道路的布置临时设施的布置布置水电管网5.2.1垂直运输机械位置的确定1．起重机的布置位置、开行路线或塔道、控制范围、有关数据。2．固定式垂直运输设备井架、门架、外用电梯位置：使地面及楼面上的水平运距最小或运输方便；减少砌墙时留槎和以后的修补工作；应避开塔吊搭设，保证施工安全。3.混凝土泵和泵车混凝土泵布置时宜考虑设置在场地平整，道路畅通、供料方便、且距离浇筑地点近，便于配管，排水、供水、供电方便的地方，并且在混凝土泵作用范围内不得有高压线。5.2施工现场平面布置图的绘制步骤5.2.2确定搅拌站、仓库、材料和构件堆场以及加工棚的位置5.2.2确定搅拌站、仓库、材料和构件堆场以及加工棚的位置应尽量靠近使用地点或在起重机服务范围以内；并考虑到运输和装卸料方便。尽可能利用永久性道路；应保证行驶畅通，围绕建筑物布置成一条环形道路。5.2.35.2.3现场运输道路的布置现场运输道路的布置5.2.35.2.3现场运输道路的布置现场运输道路的布置5.2施工现场平面布置图的绘制步骤办公设施:包括办公室、会议室、门卫等。生活设施:包括宿舍、食堂、厕所、淋浴室、阅览娱乐室、卫生保健室等。生产设施:包括材料仓库、防护棚、加工棚（站、厂，如混凝土搅拌站、砂浆搅拌站、木材加工厂、钢筋加工厂、金属加工厂和机械维修厂）、操作棚等。辅助设施：包括道路、现场排水设施、围墙、大门、供水处、吸烟处等。布置原则：有利生产，方便生活，安全防火。5.2.45.2.4临时设施的布置临时设施的布置5.2.45.2.4临时设施的布置临时设施的布置5.2施工现场平面布置图的绘制步骤5.2施工现场平面布置图的绘制步骤5.2.55.2.5临时水电管网布置临时水电管网布置5.2.55.2.5临时水电管网布置临时水电管网布置（1）施工水网的布置1）施工用的临时给水管：环状、枝状及混合式三种。2）供水管网应按防火要求布置室外消防栓。3）及时修通永久性下水道，设置地面水和地下水的沟渠。（2）施工供电布置1）配电线路的布置与水管网相似，亦是分为环状、枝状及混合式三种2）一般采用架空配电线路；3）现场线路应尽量架设在道路的一侧；4）供电线路应尽可能接到各用电设备、用电场所附近，以便各施工机械及动力设备或照明引线接用电。5.2.6施工平面图的绘制5.2施工现场平面布置图的绘制步骤施工平面图绘制要求：（1）绘图时，图幅大小和绘图比例要根据施工现场大小及布置内容多少来确定。通常图幅不宜小于A3，应有图框、图签、指北针、图例。（2）绘图比例一般采用1:200~1:500，常用1:200，具体视工程规模大小而定。5.2.6施工平面图的绘制5.2施工现场平面布置图的绘制步骤（3）绘制施工平面布置图要求层次分明、比例适中、图例图形规范，线...
