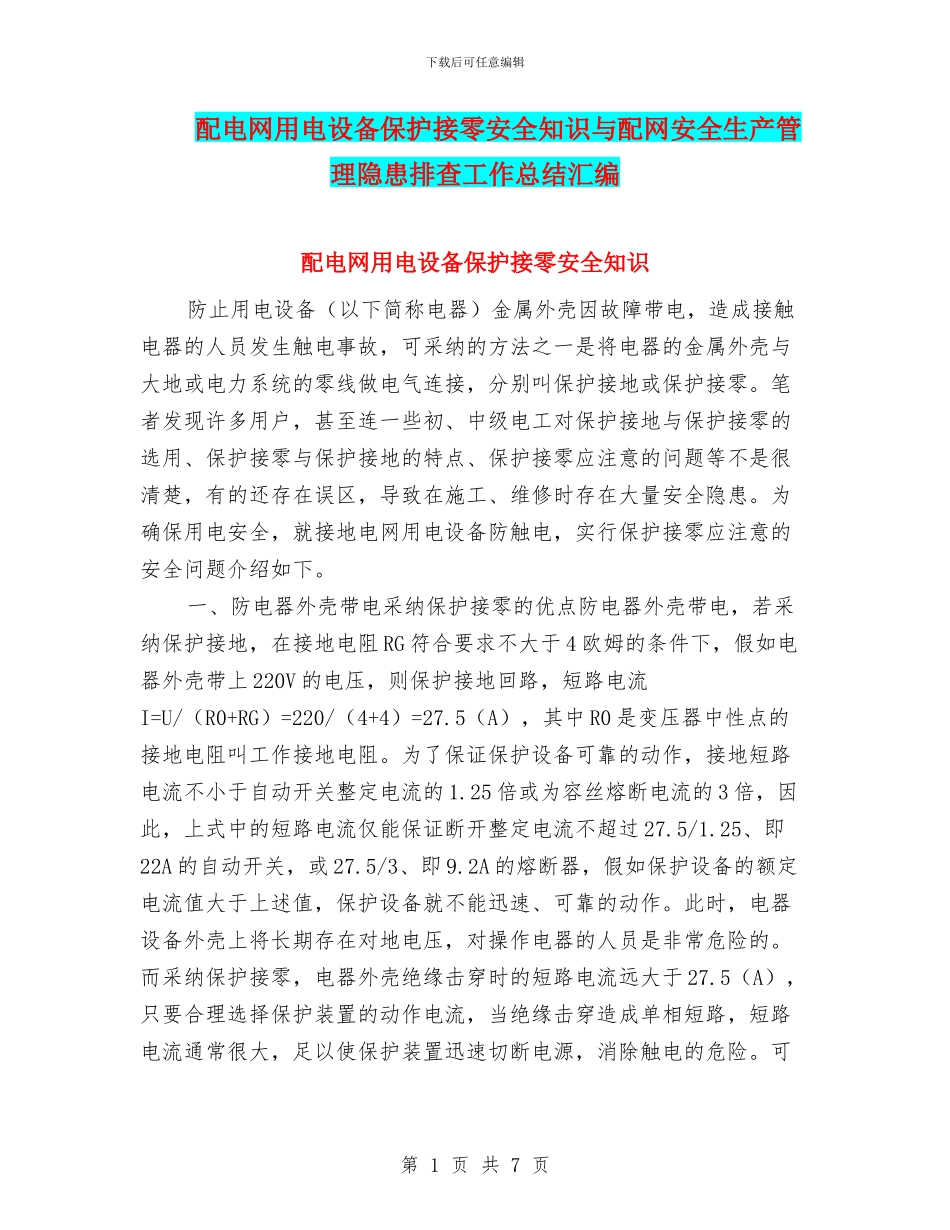

配电网用电设备保护接零安全知识与配网安全生产管理隐患排查工作总结汇编_第1页
1/7

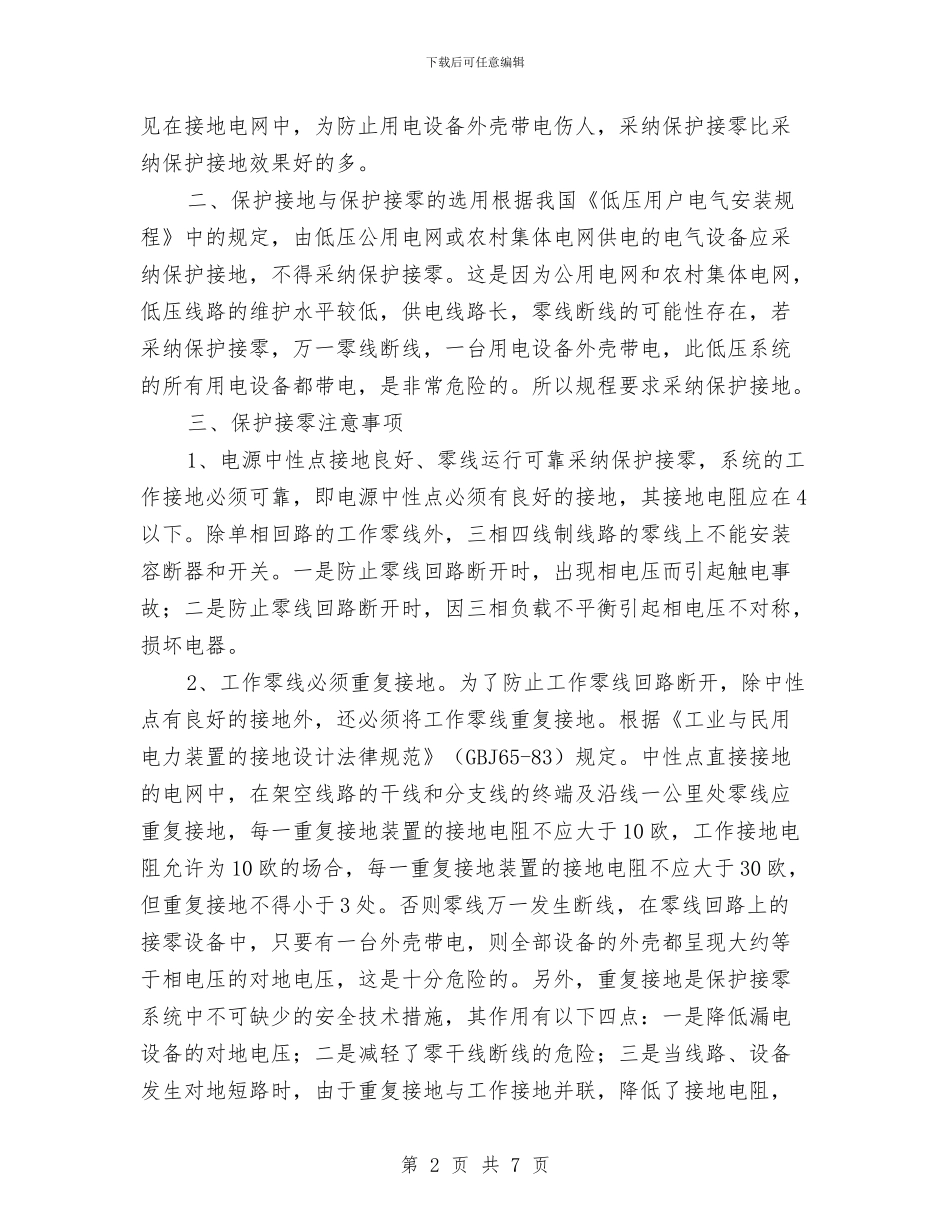

配电网用电设备保护接零安全知识与配网安全生产管理隐患排查工作总结汇编_第2页
2/7

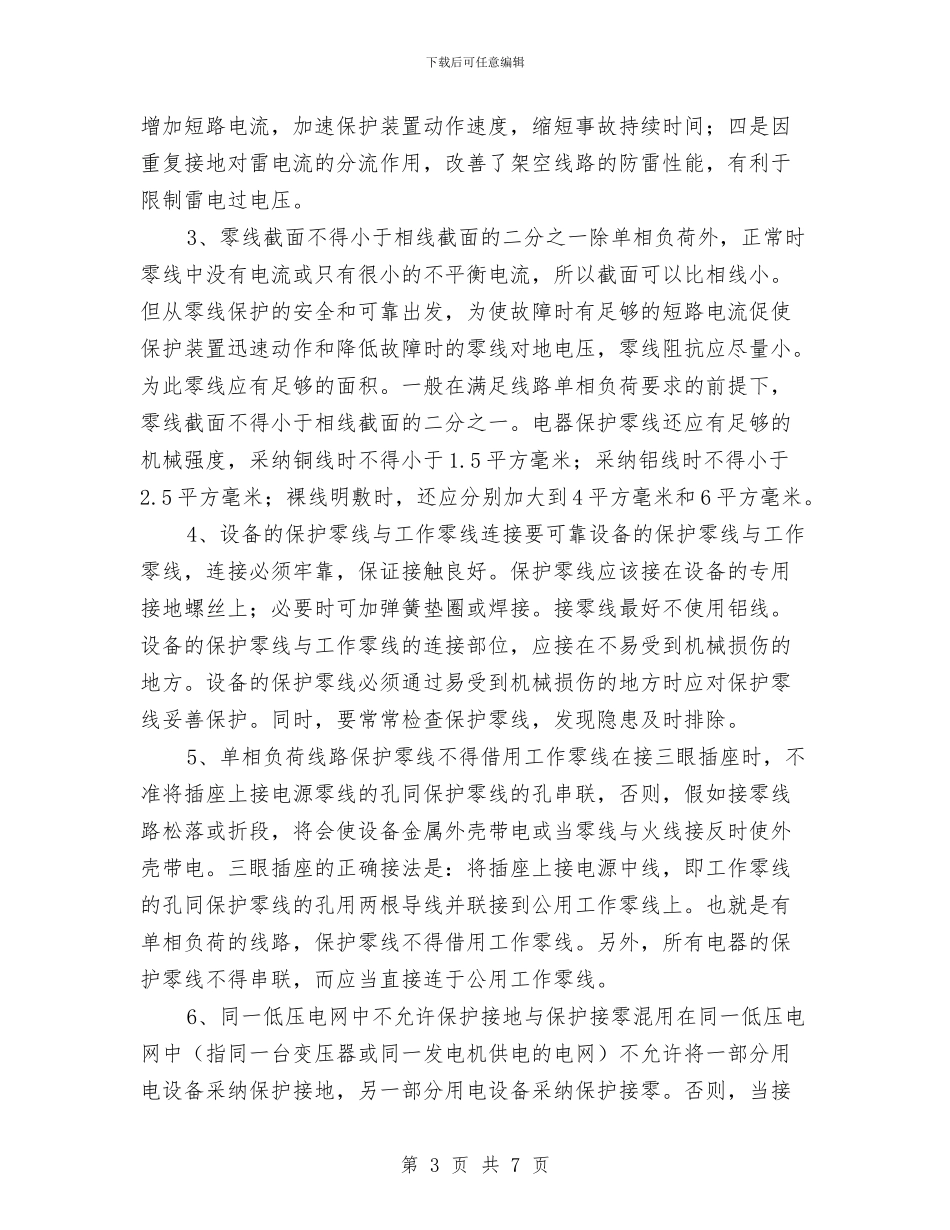

配电网用电设备保护接零安全知识与配网安全生产管理隐患排查工作总结汇编_第3页
3/7
下载后可任意编辑配电网用电设备保护接零安全知识与配网安全生产管理隐患排查工作总结汇编配电网用电设备保护接零安全知识防止用电设备(以下简称电器)金属外壳因故障带电,造成接触电器的人员发生触电事故,可采纳的方法之一是将电器的金属外壳与大地或电力系统的零线做电气连接,分别叫保护接地或保护接零。笔者发现许多用户,甚至连一些初、中级电工对保护接地与保护接零的选用、保护接零与保护接地的特点、保护接零应注意的问题等不是很清楚,有的还存在误区,导致在施工、维修时存在大量安全隐患。为确保用电安全,就接地电网用电设备防触电,实行保护接零应注意的安全问题介绍如下。一、防电器外壳带电采纳保护接零的优点防电器外壳带电,若采纳保护接地,在接地电阻 RG 符合要求不大于 4 欧姆的条件下,假如电器外壳带上 220V 的电压,则保护接地回路,短路电流I=U/(R0+RG)=220/(4+4)=27.5(A),其中 R0 是变压器中性点的接地电阻叫工作接地电阻。为了保证保护设备可靠的动作,接地短路电流不小于自动开关整定电流的 1.25 倍或为容丝熔断电流的 3 倍,因此,上式中的短路电流仅能保证断开整定电流不超过 27.5/1.25、即22A 的自动开关,或 27.5/3、即 9.2A 的熔断器,假如保护设备的额定电流值大于上述值,保护设备就不能迅速、可靠的动作。此时,电器设备外壳上将长期存在对地电压,对操作电器的人员是非常危险的。而采纳保护接零,电器外壳绝缘击穿时的短路电流远大于 27.5(A),只要合理选择保护装置的动作电流,当绝缘击穿造成单相短路,短路电流通常很大,足以使保护装置迅速切断电源,消除触电的危险。可第 1 页 共 7 页下载后可任意编辑见在接地电网中,为防止用电设备外壳带电伤人,采纳保护接零比采纳保护接地效果好的多。二、保护接地与保护接零的选用根据我国《低压用户电气安装规程》中的规定,由低压公用电网或农村集体电网供电的电气设备应采纳保护接地,不得采纳保护接零。这是因为公用电网和农村集体电网,低压线路的维护水平较低,供电线路长,零线断线的可能性存在,若采纳保护接零,万一零线断线,一台用电设备外壳带电,此低压系统的所有用电设备都带电,是非常危险的。所以规程要求采纳保护接地。三、保护接零注意事项1、电源中性点接地良好、零线运行可靠采纳保护接零,系统的工作接地必须可靠,即电源中性点必须有良好的接地,其接地电阻应在 4以下。除单相回路的工作零线外,三相四...
