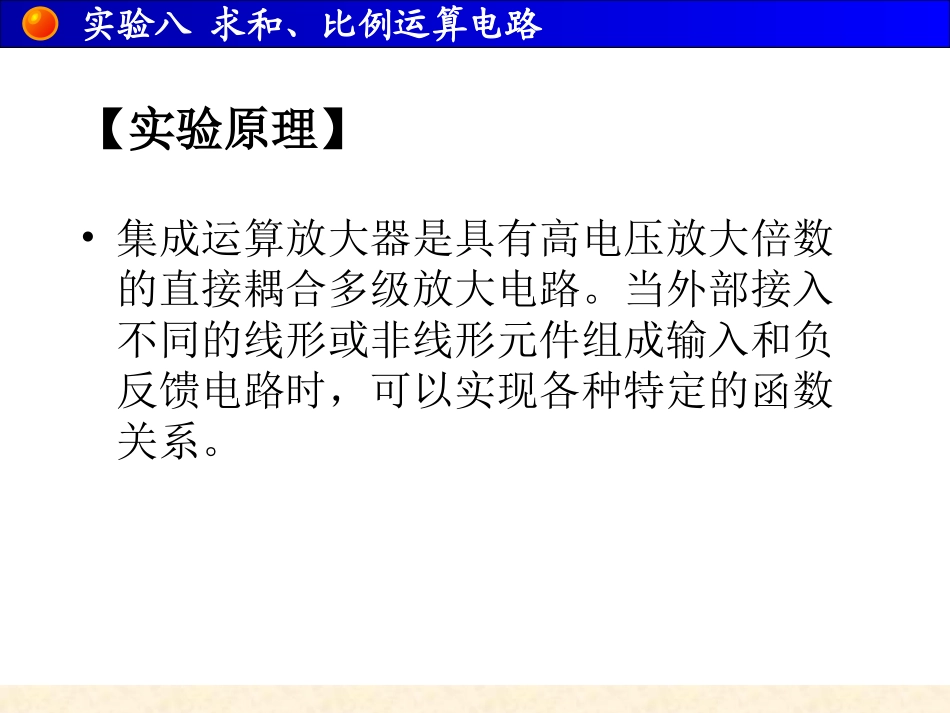

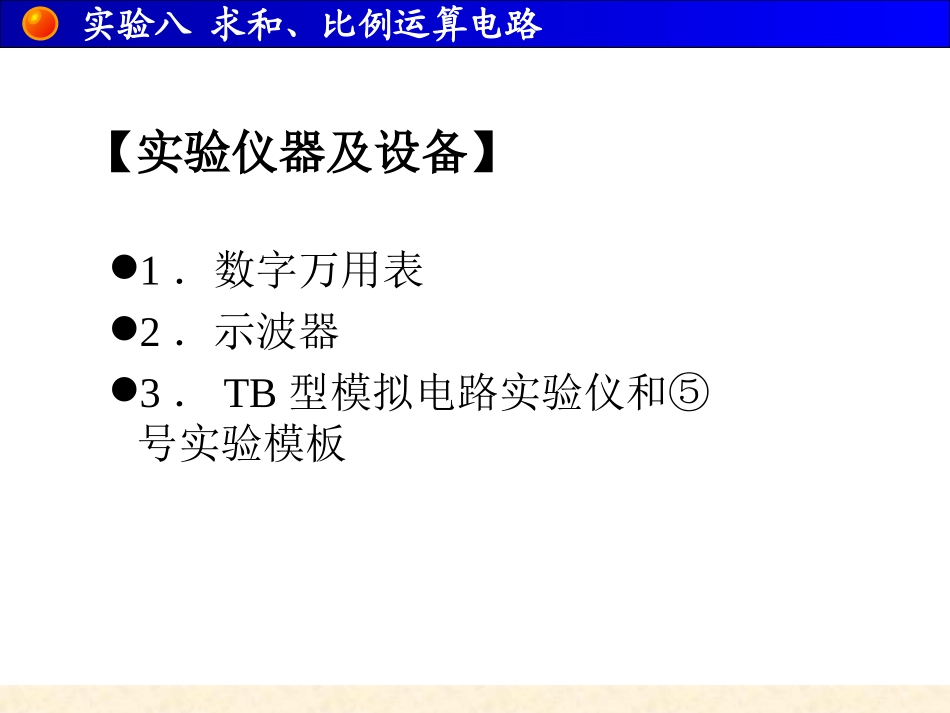

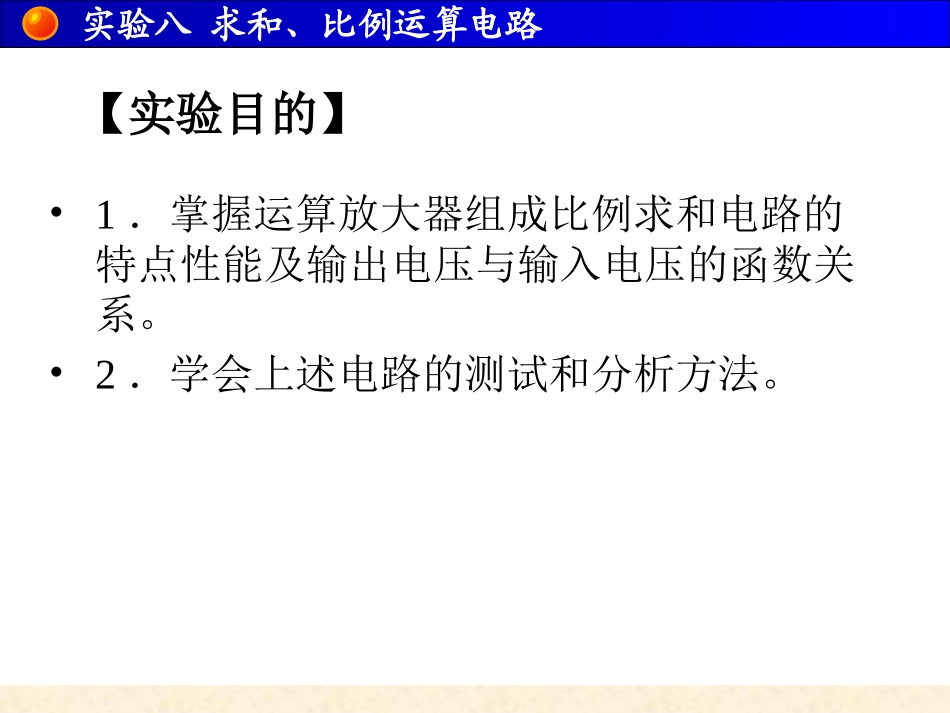

实验八求和、比例运算电路•1．掌握运算放大器组成比例求和电路的特点性能及输出电压与输入电压的函数关系。•2．学会上述电路的测试和分析方法。【实验目的】实验八求和、比例运算电路【实验仪器及设备】1．数字万用表2．示波器3．TB型模拟电路实验仪和⑤号实验模板实验八求和、比例运算电路【实验原理】•集成运算放大器是具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线形或非线形元件组成输入和负反馈电路时，可以实现各种特定的函数关系。实验八求和、比例运算电路•uA741集成运放引脚功能图实验八求和、比例运算电路实验八求和、比例运算电路实验八求和、比例运算电路每个比例、求和运算电路实验，都应先进行以下两项：1、按电路图接好线后，仔细检查，确保正确无误。将各输入端接地，接通电源，用示波器观察是否出现自激振荡。若有自激振荡，则需更换集成运放。2、调零：各输入端仍接地，调节调零电位器，使输出电压为零。（用数字电压表直流电压200mV档测量，输出电压绝对值不超过0.5mV）【实验内容及步骤】实验八求和、比例运算电路（一）反相比例放大器实验电路如下图所示:＋－R110KR210KRL2KRF100K741V0623ABVi实验八求和、比例运算电路【实验步骤】（1）在5号实验模板上按图10-1“反相比例放大器”连好线，并按上电源线，做表10-1中的内容。将反相比例放大器的输入端接DC信号源的输出，将DC信号源的转换开关置于合适的位置，调节电位器，使V1分别为表10-1中所列各值，分析测出Vo的值，填在该表中。实验八求和、比例运算电路表10—1直流输入电压V1（mV）3010030010002000输出电压V0理论估算值（V）实测值（V）-0.308-1.027-3.100-10.03-10.07误差实验八求和、比例运算电路（2）完成表10-2中的内容①先将反相比例放大器的输入端接地，调整调零电位器，使Vo=0，再分别测出VAB、VR2和VR1的值。②将反相比例放大器的输入端接DC信号源，调整DC信号源，使V1=800mV，分别测出V0、VAB、VR2和VR1的值，求出它们的变化量，填在表10-2中，并根据△VO、△VR1和R1，求出该反相比例放大器的输入电阻[]③VI仍为800mV，在反相比例放大器的输出端接负载电阻RL=2KΩ，测出Vo的值，求出RL由开路变为2KΩ时输出电压的变化量△ROL，填在表10-2中，并估算出输出电阻。[]11)/(RAuuruRoiLLooRuur)1/(实验八求和、比例运算电路测试条件理论估算值实侧值Ui=0Ui=800mV△VORL开路，直流输入信号Vi由0变为800mV0-8.30△VAB00△VR2-0.4mV-0.6△VR1+0.4mV0.80△ROLVi=800mVRL∞由变为2KΩ-8.29(接入RL)表10—2实验八求和、比例运算电路【实验结论】1．总结本实验中的各种运算电路的特点及性能。2．分析理论计算与实验结果出现误差的原因。实验八求和、比例运算电路(二)同相比例放大器实验电路如下图所示:＋－R110KR210KRL2KRF100K741V0623Vi（三）电压跟随器实验电路如图＋－RF10K100K741V0623RL10KRS10K100K实验步骤和实验表格见实验指导书(下同)精品课件！精品课件！实验八求和、比例运算电路（四）反相求和电路实验电路如右图所示:R110KRF100K＋－R210KR310K741V0623Vi2Vi1（五）双端输入求和电路实验电路如右图所示:＋－R210KR310K741V0623Vi2Vi1R110KRF100K
