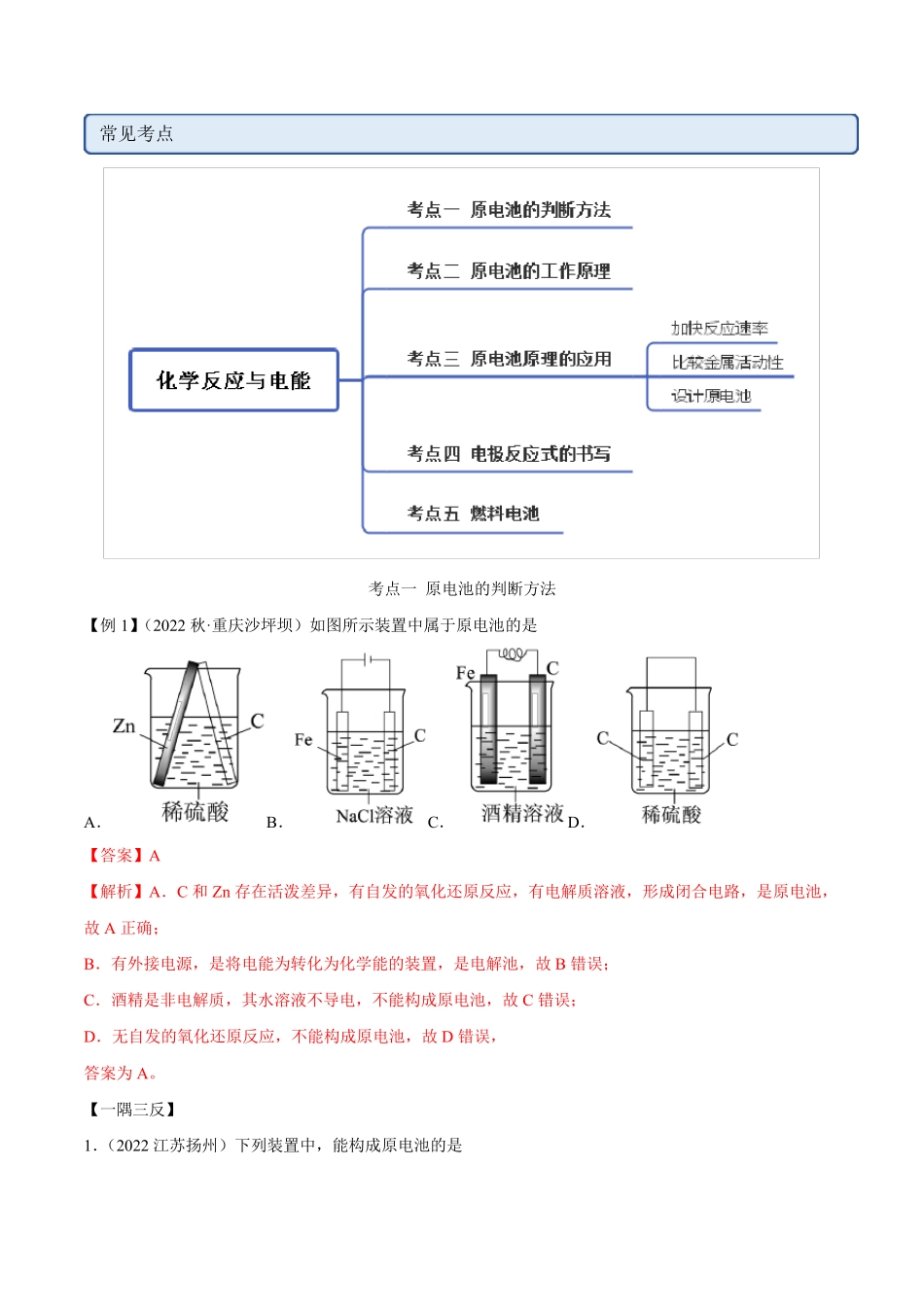

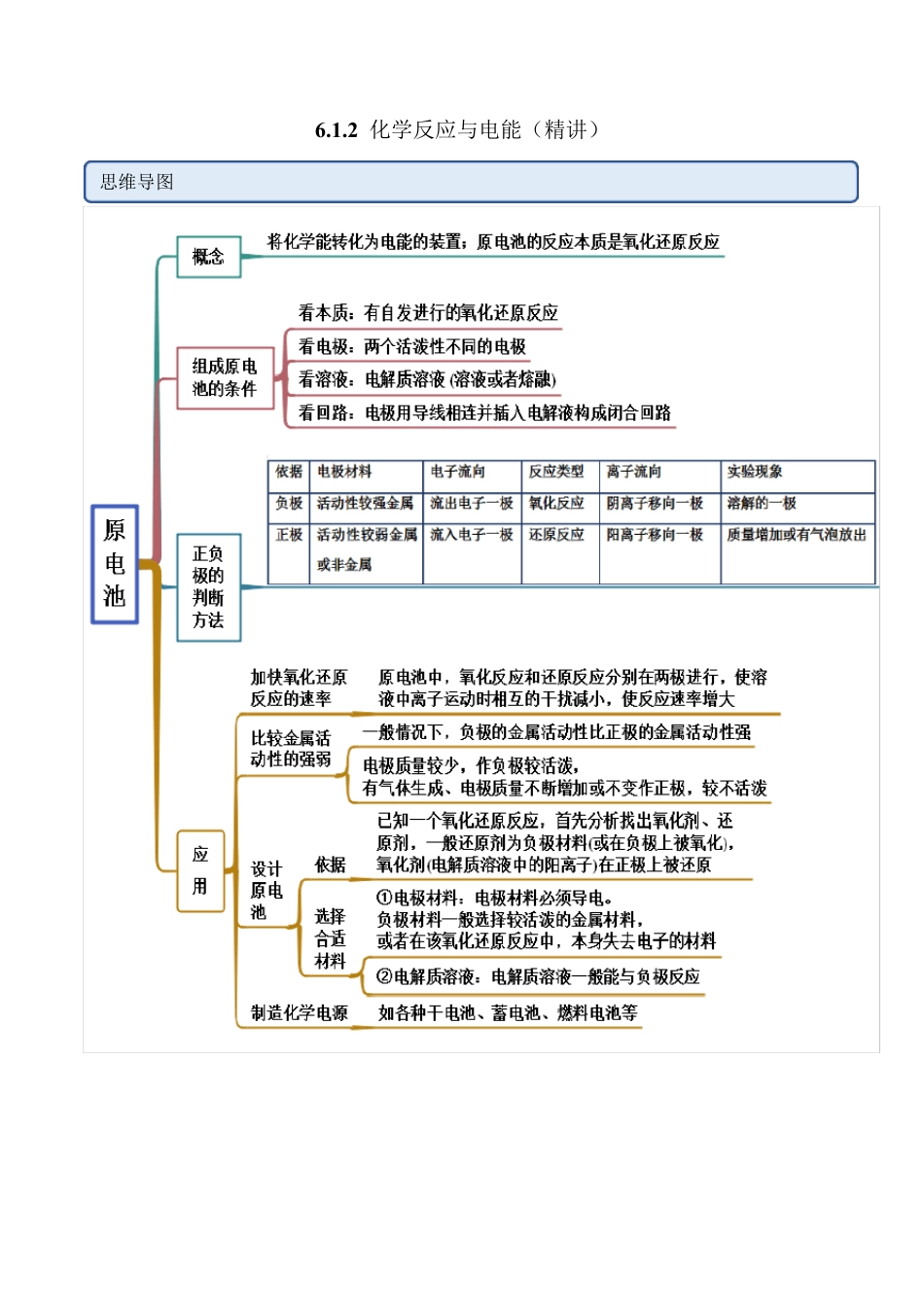

6 .1.2 化学反应与电能（精讲） 思维导图 考点一 原电池的判断方法 【例1】（2022 秋·重庆沙坪坝）如图所示装置中属于原电池的是 A．B．C． D． 【答案】A 【解析】A．C 和Zn 存在活泼差异，有自发的氧化还原反应，有电解质溶液，形成闭合电路，是原电池，故A 正确； B．有外接电源，是将电能为转化为化学能的装置，是电解池，故B 错误； C．酒精是非电解质，其水溶液不导电，不能构成原电池，故C 错误； D．无自发的氧化还原反应，不能构成原电池，故D 错误， 答案为A。 【一隅三反】 1．（2022 江苏扬州）下列装置中，能构成原电池的是 常见考点 A． B． C． D． 【答案】D 【解析】A．酒精是非电解质，不导电，不能构成原电池，故不选A； B．没有形成闭合电路，不能构成原电池，故不选B； C．两个电极材料相同，不能构成原电池，故不选C； D．两个电极活泼性不同，有电解质溶液，形成闭合电路，能发生自发的氧化还原反应，能构成原电池，故选D；选D。 2．（2022 辽宁）如图所示装置中，不能形成原电池的是 A． B． C． D． 【答案】C 【解析】A．该装置中自发的氧化还原反应为Zn +H2SO4=Zn SO4+H2↑ ，且满足其它三个条件，可以形成原电池，A 不符合题意； B．该装置中自发的氧化还原反应为Cu +2AgNO3=2Ag+Cu (NO3)2，且满足其它三个条件，可以形成原电池，B 不符合题意； C．该装置中没有自发的氧化还原反应，不能形成原电池，C 符合题意； D．该装置中自发的氧化还原反应为Zn +Cu SO4=Zn SO4+Cu ，且满足其它三个条件，可以形成原电池，D 不符合题意；故选C。 3．（2022 广东）某学习兴趣小组探究电池的工作原理，组装了以下装置，电流表指针明显偏转的是 A．B．C． D． 【答案】A 【解析】A．该装置符合原电池的构成条件，铁作负极，铜作正极，负极上铁失电子发生氧化反应，正极上氢离子得电子发生还原反应，电流表指针明显偏转，A 符合题意； B．该装置中，两个金属电极相同，所以不能构成原电池，不会形成电流，电流表指针不偏转，B 不符合题意； C．该装置中，两个金属电极相同，且酒精溶液为非电解质溶液，不会形成电流，电流表指针不偏转，C不符合题意； D．该装置中，两个电极相同，不能自发的进行氧化还原反应，不会形成电流，电流表指针不偏转，D 不符合题意；答案选A。 考点二 原电池的工作原理 【例2 -1】（2022 河南）在实验室中，将锌片和铜片用导...
