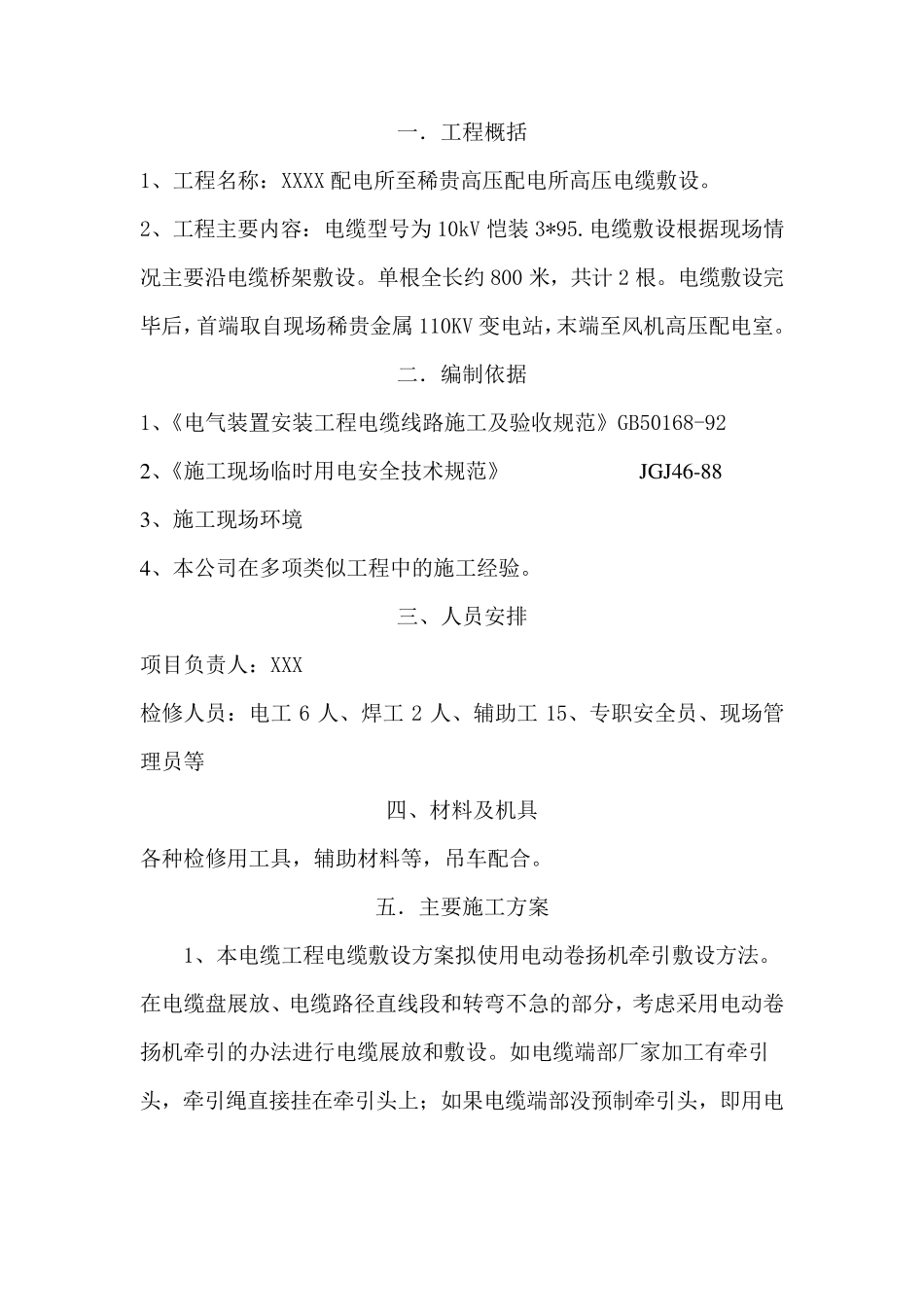

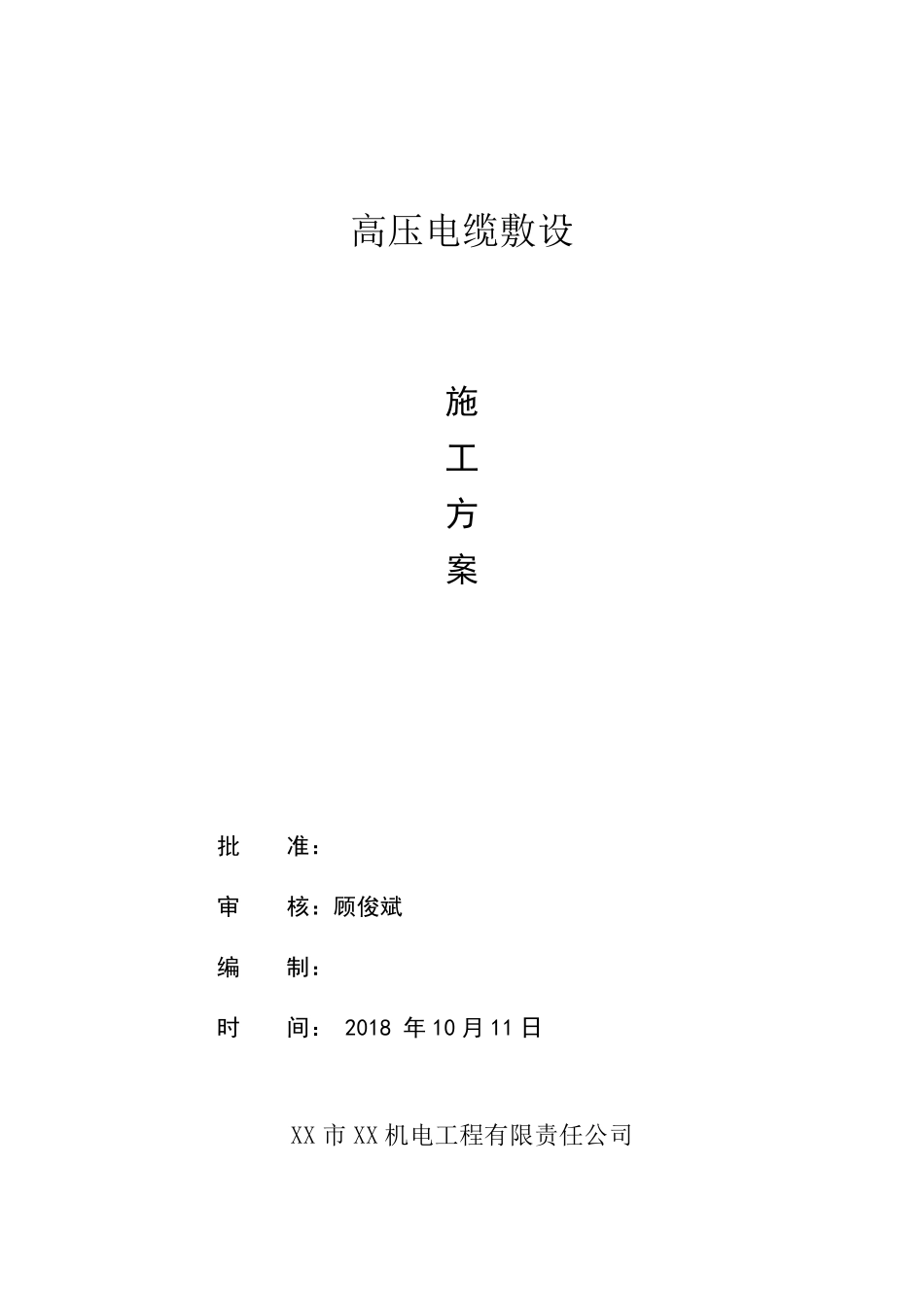

高压电缆敷设 施 工 方 案 批 准： 审 核：顾俊斌 编 制： 时 间： 2018 年 10 月 11 日 XX 市XX 机电工程有限责任公司 一．工程概括 1、工程名称：XXXX 配电所至稀贵高压配电所高压电缆敷设。 2、工程主要内容：电缆型号为 10kV 恺装 3*95.电缆敷设根据现场情况主要沿电缆桥架敷设。单根全长约 800 米，共计 2 根。电缆敷设完毕后，首端取自现场稀贵金属 110KV 变电站，末端至风机高压配电室。 二．编制依据 1、《电气装置安装工程电缆线路施工及验收规范》GB50168-92 2、《施工现场临时用电安全技术规范》 JGJ46-88 3、施工现场环境 4、本公司在多项类似工程中的施工经验。 三、人员安排 项目负责人：XXX 检修人员：电工6 人、焊工2 人、辅助工15、专职安全员、现场管理员等 四、材料及机具 各种检修用工具，辅助材料等，吊车配合。 五．主要施工方案 1、本电缆工程电缆敷设方案拟使用电动卷扬机牵引敷设方法。在电缆盘展放、电缆路径直线段和转弯不急的部分，考虑采用电动卷扬机牵引的办法进行电缆展放和敷设。如电缆端部厂家加工有牵引头，牵引绳 直接 挂 在牵引头上 ； 如果 电缆端部没 预 制牵引头，即 用电缆网套套在电缆外护套上分散牵引力进行电缆牵引敷设。牵引绳应通过能消扭的活节（俗称老鼠仔）与电缆头连接，严防电缆扭曲。 2、再次核对电缆的型号、长度、规格和电缆头辅料。 3、敷设电缆时应从电缆盘上方引出电缆，严禁将电缆扭成死角。施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径 10 倍。放电缆时应顺电缆圈慢慢拉直，并要注意不能把电缆放在地面拖拉以免破坏外保护层。放电缆时还应注意合理安排长度，以免造成浪费，并尽量减少中间接头。直埋电缆除了考虑在制作终端头有足够的长度外，还要流有电缆全长 0.5%~1%的备用长度。 4、从电缆沟道引出的电缆距地面 2m 的一般应穿镀锌管保护，镀锌管应去毛刺，不应有穿孔、裂缝等。固定电缆的钢支架应焊接牢固并可靠接地。 5、电缆头制作安装 : 电缆敷设后 两 端应做 电缆头，接线 时导 线 在端子 连接处 应设有适当 余 量，线 芯端头应有回 路 编 号标 志 。本 工程 电缆户 外终端接头采 用高 压 交联聚乙烯绝 缘 电缆冷 缩 接头技 术 。具 体 步 骤 如 下 ： 5.1 对电缆确 定绝 缘 外径提 供 电缆头套管范 围 ，用PVC 带 绑 扎 剥 开 电缆，保留 35m...
