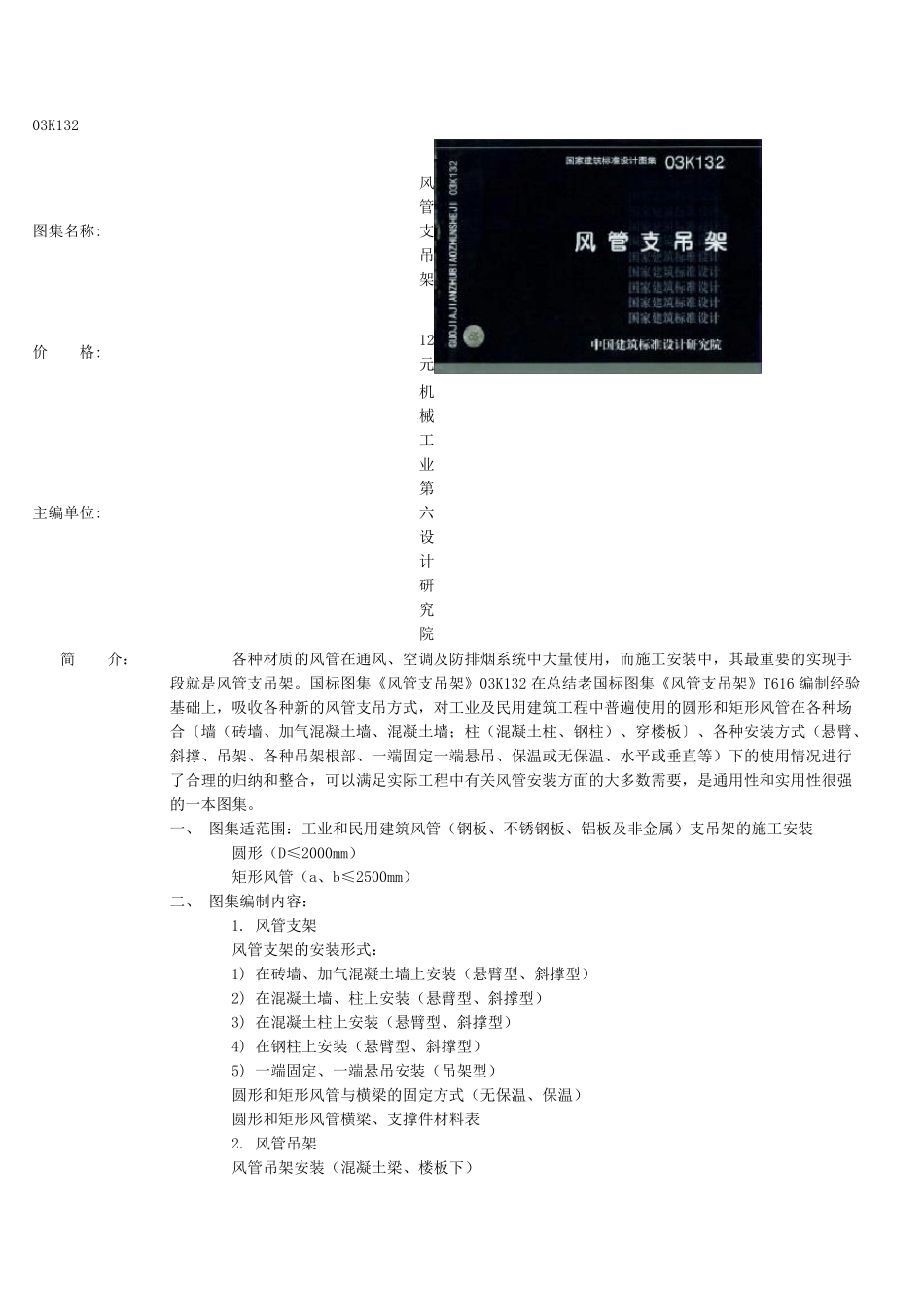

03K132 图 集 名 称 : 风管支吊架 价 格 : 12元 主 编 单 位 : 机械工业第六设计研究院 简 介 ： 各 种 材 质 的 风 管 在 通 风 、 空 调 及 防 排 烟 系 统 中 大 量 使 用 ， 而 施 工 安 装 中 ， 其 最 重 要 的 实 现 手段 就 是 风 管 支 吊 架 。 国 标 图 集 《 风 管 支 吊 架 》 03K132 在 总 结 老 国 标 图 集 《 风 管 支 吊 架 》 T616 编 制 经 验基 础 上 ， 吸 收 各 种 新 的 风 管 支 吊 方 式 ， 对 工 业 及 民 用 建 筑 工 程 中 普 遍 使 用 的 圆 形 和 矩 形 风 管 在 各 种 场合 〔 墙 （ 砖 墙 、 加 气 混 凝 土 墙 、 混 凝 土 墙 ； 柱 （ 混 凝 土 柱 、 钢 柱 ） 、 穿 楼 板 〕 、 各 种 安 装 方 式 （ 悬 臂 、斜 撑 、 吊 架 、 各 种 吊 架 根 部 、 一 端 固 定 一 端 悬 吊 、 保 温 或 无保 温 、 水平或 垂直等） 下的 使 用 情况进行了合 理的 归纳和 整合 ， 可以满足实 际工 程 中 有关风 管 安 装 方 面的 大 多数需要 ， 是 通 用 性和 实 用 性很强的 一 本图 集 。 一 、 图 集 适范围： 工 业 和 民 用 建 筑 风 管 （ 钢 板 、 不锈钢 板 、 铝板 及 非金属） 支 吊 架 的 施 工 安 装 圆 形 （ D≤2000mm） 矩 形 风 管 （ a、 b≤2500mm） 二、 图 集 编 制 内容： 1. 风 管 支 架 风 管 支 架 的 安 装 形 式 ： 1) 在 砖 墙 、 加 气 混 凝 土 墙 上 安 装 （ 悬 臂 型、 斜 撑 型） 2) 在 混 凝 土 墙 、 柱 上 安 装 （ 悬 臂 型、 斜 撑 型） 3) 在 混 凝 土 柱 上 安 装 （ 悬 臂 型、 斜 撑 型） 4) 在 钢 柱 上 安 装 （ 悬 臂 型、 斜 撑 型） 5) 一 端 固 定 、 一 端 悬 吊 安 装 （ 吊 架 型） 圆 形 和 矩 形 风 管 与横梁的 固 定 方 式 （ 无保 温 、 保 温 ） 圆 形 和 矩 形 风 管 横梁、 支 撑 件材 料表 2. 风 管 吊 架 风 管 吊 架 安 装 （ 混 凝 土 梁、 楼 板 下） 风管吊架（圆形、矩...
