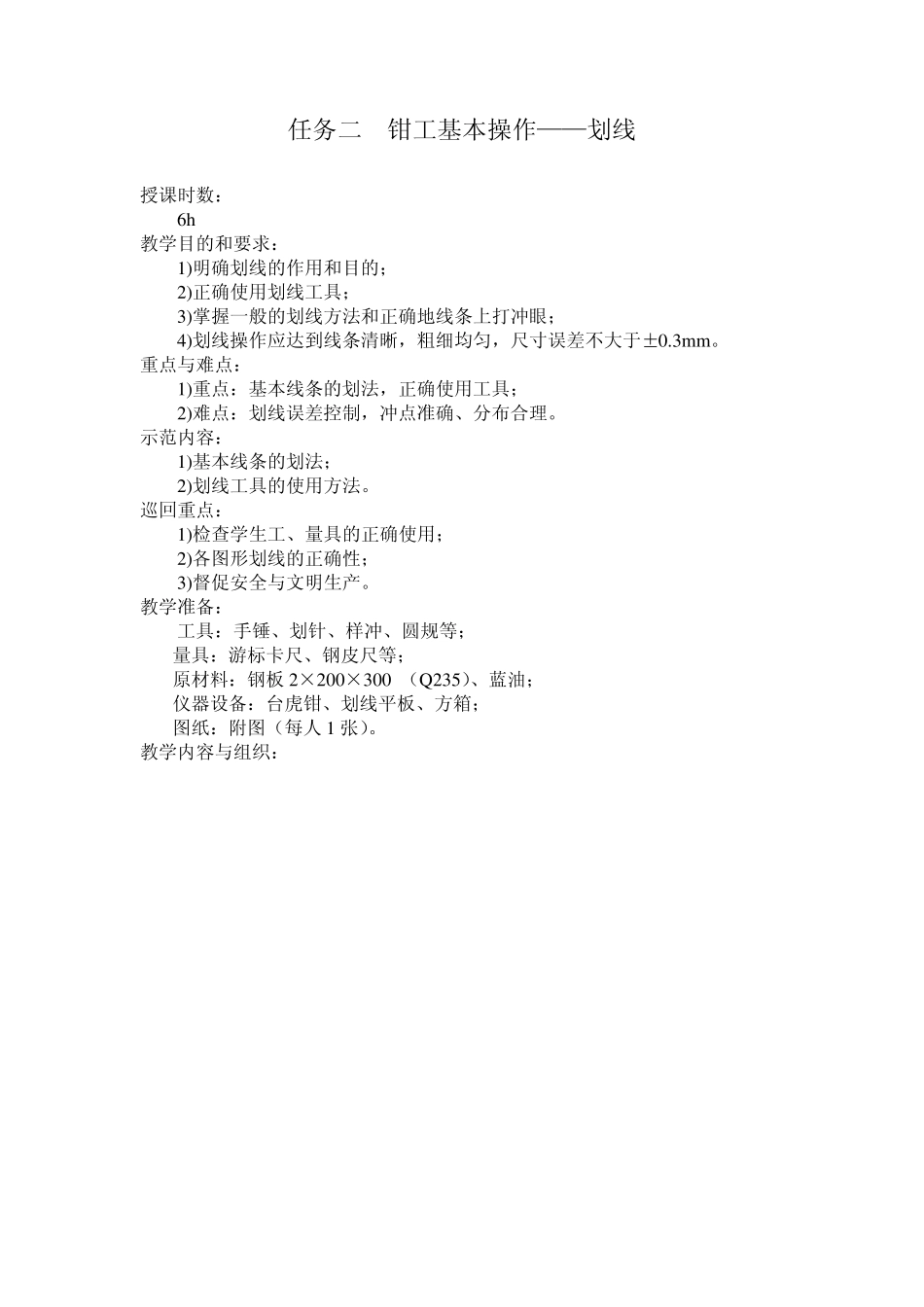

任务二 钳工基本操作——划线 授课时数： 6h 教学目的和要求： 1)明确划线的作用和目的； 2)正确使用划线工具； 3)掌握一般的划线方法和正确地线条上打冲眼； 4)划线操作应达到线条清晰，粗细均匀，尺寸误差不大于±0.3m m 。 重点与难点： 1)重点：基本线条的划法，正确使用工具； 2)难点：划线误差控制，冲点准确、分布合理。 示范内容： 1)基本线条的划法； 2)划线工具的使用方法。 巡回重点： 1)检查学生工、量具的正确使用； 2)各图形划线的正确性； 3)督促安全与文明生产。 教学准备： 工具：手锤、划针、样冲、圆规等； 量具：游标卡尺、钢皮尺等； 原材料：钢板 2×200×300 （Q235）、蓝油； 仪器设备：台虎钳、划线平板、方箱； 图纸：附图（每人 1 张）。 教学内容与组织： 【组织教学】 1、点名，检查着装、劳保用品及安全措施等； 2、进行安全文明生产教育； 3、检查学生的实习准备工作是否到位。 【课前指导】 【复习导入】 1、台虎钳的规格与使用注意事项？ 2、游标卡尺和千分尺的使用读书方法？ 3、平面度的检验方法？ 【授课内容】 任务二 钳工基本操作——平面划线 一、划线简介 1 、划线： 根据图样和技术要求，在毛坯或半成品上用划线工具划出加工界线，或划出作为基准的点、线的操作过程。 2 、种类： 1）平面划线：只需要在工件一个表面上划线后即能明确表示加工界线； 2）立体划线：需要在工件几个互成不同角度(一般是互相垂直)的表面上划线，才能明确表示加工界线。 二、划线工具及其使用方法 1 、长度单位： 我国长度单位采用米制，它是十进制。机械工程上所标注的米制尺寸是以毫米为主单位。（图样上规定不注单位符号） 公英制单位的换算关系：1 英寸＝25.4m m 2 、划线工具： 钢直尺： 是一种简单的尺寸量具，最小刻距为 0.5m m 。规格有150m m 、300m m 等多种，主要用来量取尺寸、测量工件，也可作划线时的导向工具。 划线平台： 由铸铁制成，工作表面经过精刨或刮削加工，作为划线时的基准平面。 使用注意要点：平台工作表面应经常保持清洁；工件和工具在平台上都要轻拿、轻放，不可损伤其工作面；用后要擦拭干净，并涂上机油防锈。 划针： 用来在工件划线条，由弹簧钢丝或高速钢制成，直径一般为φ 2～3m m ，尖端磨成 150～200 的尖角，并经热处理淬火使之硬化。 使用注意要点：划线时针尖要紧靠导向工具的边缘，上部向外侧倾斜...
