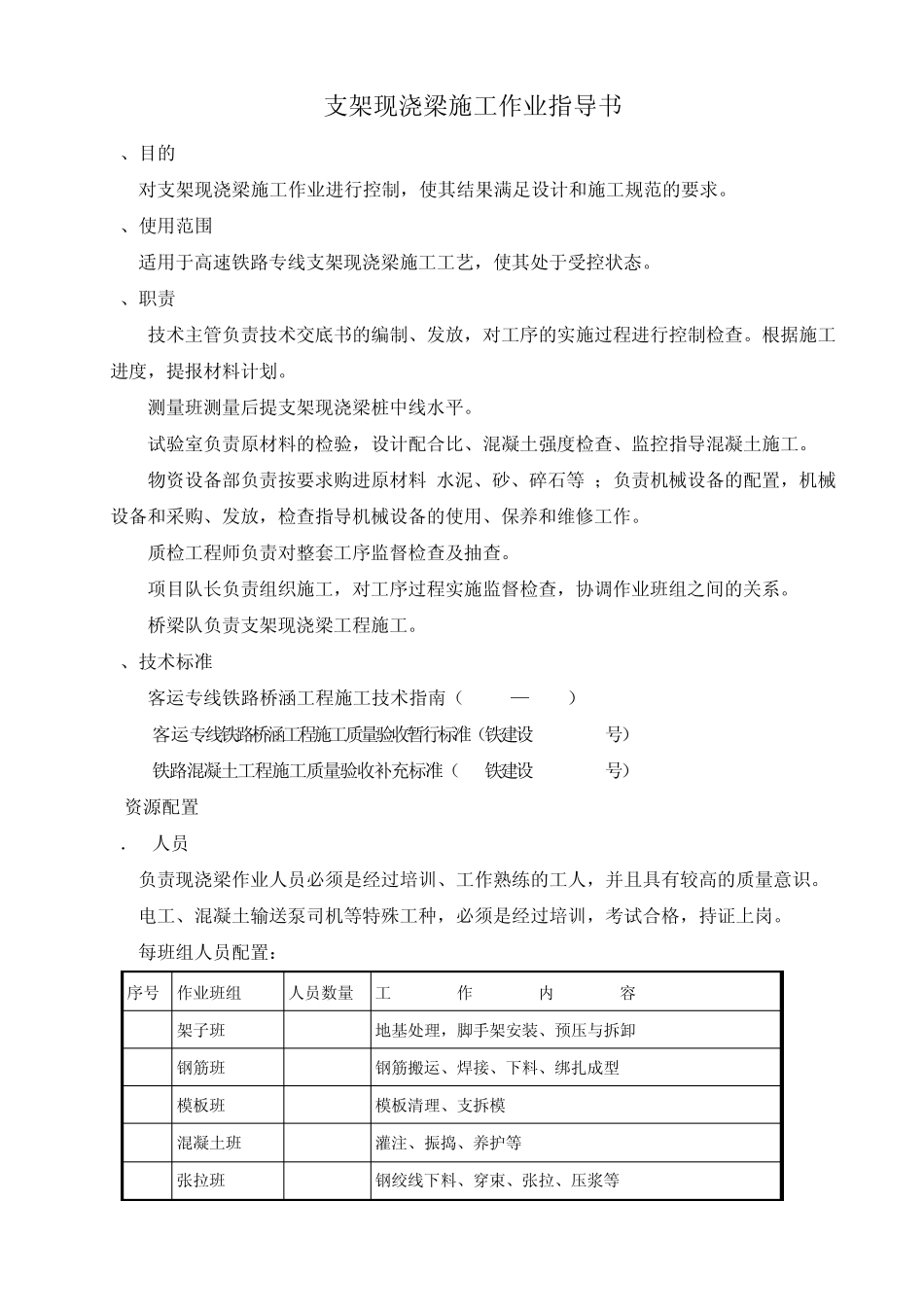

施工作业指导书 支架现浇梁施工 编制： 复核： 批准： 中铁十四局集团京沪高速铁路Ⅳ标十项目经理部 二○○八年三月十八日 编号：jhgtjqj06 支架现浇梁施工作业指导书 1、目的 对支架现浇梁施工作业进行控制，使其结果满足设计和施工规范的要求。 2、使用范围 适用于高速铁路专线支架现浇梁施工工艺，使其处于受控状态。 3、职责 技术主管负责技术交底书的编制、发放，对工序的实施过程进行控制检查。根据施工进度，提报材料计划。 测量班测量后提支架现浇梁桩中线水平。 试验室负责原材料的检验，设计配合比、混凝土强度检查、监控指导混凝土施工。 物资设备部负责按要求购进原材料(水泥、砂、碎石等)；负责机械设备的配置，机械设备和采购、发放，检查指导机械设备的使用、保养和维修工作。 质检工程师负责对整套工序监督检查及抽查。 项目队长负责组织施工，对工序过程实施监督检查，协调作业班组之间的关系。 桥梁队负责支架现浇梁工程施工。 4、技术标准 客运专线铁路桥涵工程施工技术指南（TZ212—2005） 客运专线铁路桥涵工程施工质量验收暂行标准（铁建设[2005]160号） 铁路混凝土工程施工质量验收补充标准（铁建设[2005]160号） 5资源配置 5．1人员 负责现浇梁作业人员必须是经过培训、工作熟练的工人，并且具有较高的质量意识。 电工、混凝土输送泵司机等特殊工种，必须是经过培训，考试合格，持证上岗。 每班组人员配置： 序号 作业班组 人员数量 工 作 内 容 1 架子班 20 地基处理，脚手架安装、预压与拆卸 2 钢筋班 30 钢筋搬运、焊接、下料、绑扎成型 3 模板班 15 模板清理、支拆模 4 混凝土班 20 灌注、振捣、养护等 5 张拉班 10 钢绞线下料、穿束、张拉、压浆等 6 试验班 2 制作试块、试块送检 7 机电班 8 机械操作、维修、保养 8 综合班 30 以上工作内容以外的其它工作 合计 135 5．2设备 序号 机械名称 规格类型 单位 数量 备注 1 砼输送泵 HBT80 台 2 80m3/h 2 罐车 JCQ3 台 6 8m3 3 吊车 QT-25 台 2 25t 4 钢筋切断机 QJ40-1 台 1 5 钢筋弯曲机 GW40 台 1 6 钢筋调直机 GT4-14 台 1 7 张拉千斤顶 YDC2000 台 2 8 附着式振动器 ZB2.2 台 4 9 千斤顶 250T 台 4 10 真空压浆泵 YSB-2 台 1 11 电焊机 BX1-500 台 1 5.3材料 技术主管负责按施工进度要求提供月材料计划。 物资设备部负...
