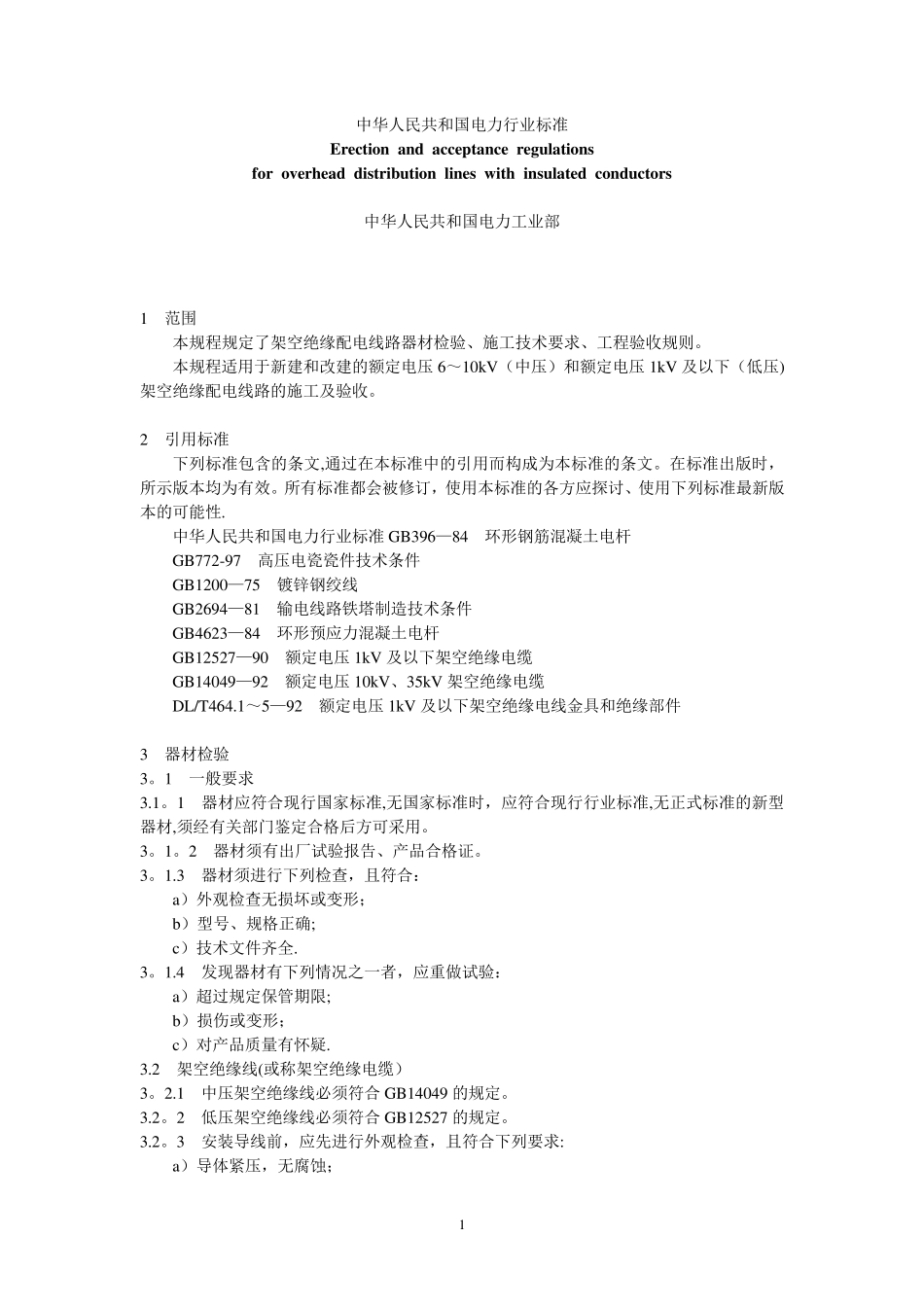

1 中华人民共和国电力行业标准 Erection and acceptance regulations for overhead distribution lines w ith insulated conductors 中华人民共和国电力工业部 1 范围 本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。 本规程适用于新建和改建的额定电压6～10kV（中压）和额定电压1kV 及以下（低压)架空绝缘配电线路的施工及验收。 2 引用标准 下列标准包含的条文,通过在本标准中的引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性. 中华人民共和国电力行业标准GB396—84 环形钢筋混凝土电杆 GB772-97 高压电瓷瓷件技术条件 GB1200—75 镀锌钢绞线 GB2694—81 输电线路铁塔制造技术条件 GB4623—84 环形预应力混凝土电杆 GB12527—90 额定电压1kV 及以下架空绝缘电缆 GB14049—92 额定电压10kV、35kV 架空绝缘电缆 DL/T464.1～5—92 额定电压1kV 及以下架空绝缘电线金具和绝缘部件 3 器材检验 3。1 一般要求 3.1。1 器材应符合现行国家标准,无国家标准时，应符合现行行业标准,无正式标准的新型器材,须经有关部门鉴定合格后方可采用。 3。1。2 器材须有出厂试验报告、产品合格证。 3。1.3 器材须进行下列检查，且符合： a）外观检查无损坏或变形； b）型号、规格正确; c）技术文件齐全. 3。1.4 发现器材有下列情 况 之 一者 ，应重 做 试验： a）超 过规定保 管 期 限 ; b）损伤 或变形； c）对 产品质 量 有怀 疑 . 3.2 架空绝缘线(或称 架空绝缘电缆） 3。2.1 中压架空绝缘线必 须符合 GB14049 的规定。 3.2。2 低压架空绝缘线必 须符合 GB12527 的规定。 3.2。3 安 装 导 线前 ，应先 进行外观检查，且符合下列要求: a）导 体 紧 压，无腐 蚀 ； 2 b)绝缘线端部应有密封措施; c）绝缘层紧密挤包，表面平整圆滑,色泽均匀,无尖角、颗粒,无烧焦痕迹。 3.3 金具及绝缘部件 3。3。1 低压金具及绝缘部件应符合DL/T464。1～5 的规定。 3.3.2 安装金具前，应进行外观检查，且符合下列要求： a)表面光洁,无裂纹、毛刺、飞边、砂眼、气泡等缺陷； b)线夹转动灵活，与导线接触的表面光洁，螺杆与螺母配合紧密适当; c）镀锌良好，无剥落、锈蚀。 DL/T 602—19963。3.3 绝缘管、绝缘包带应表面平整，色泽均匀。 3。3.4 ...
