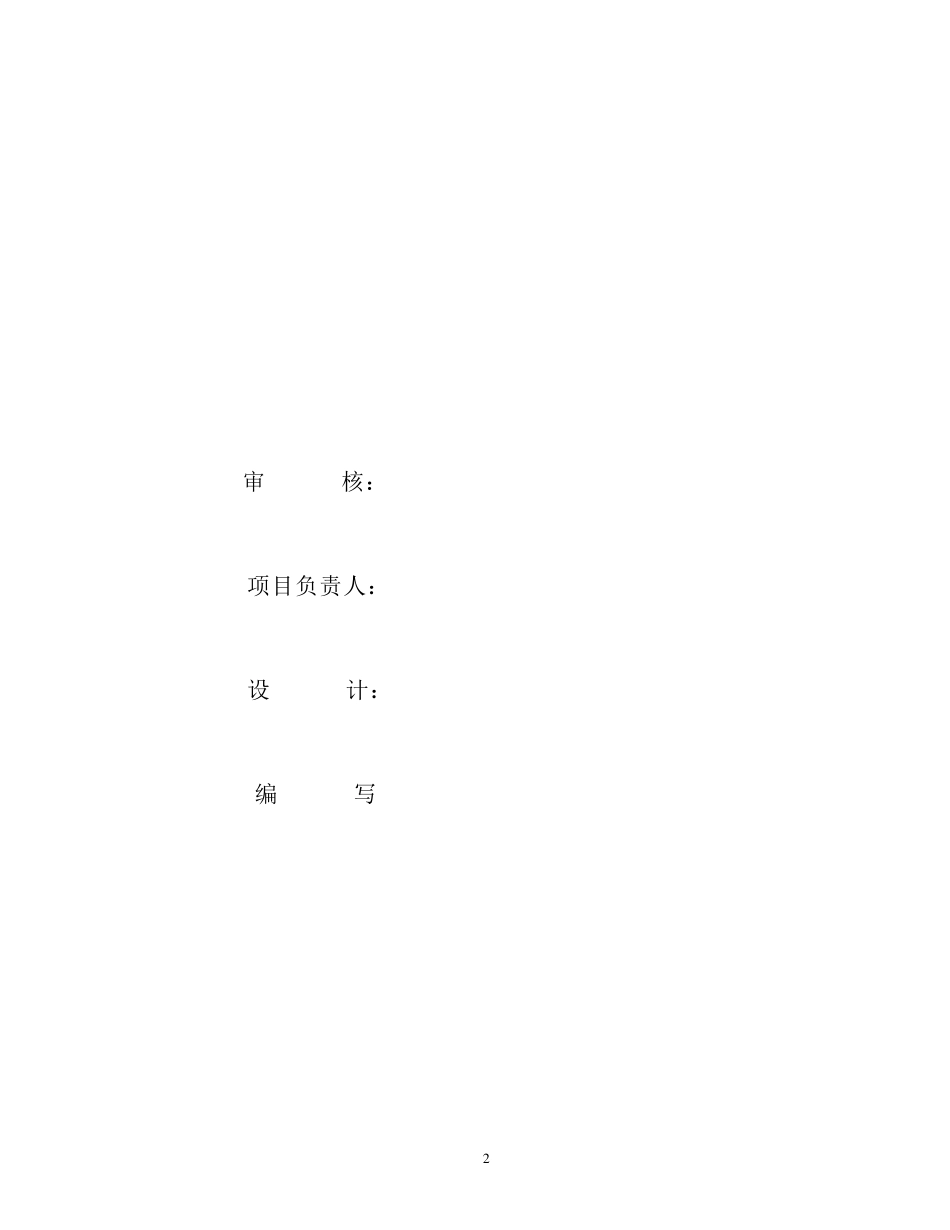

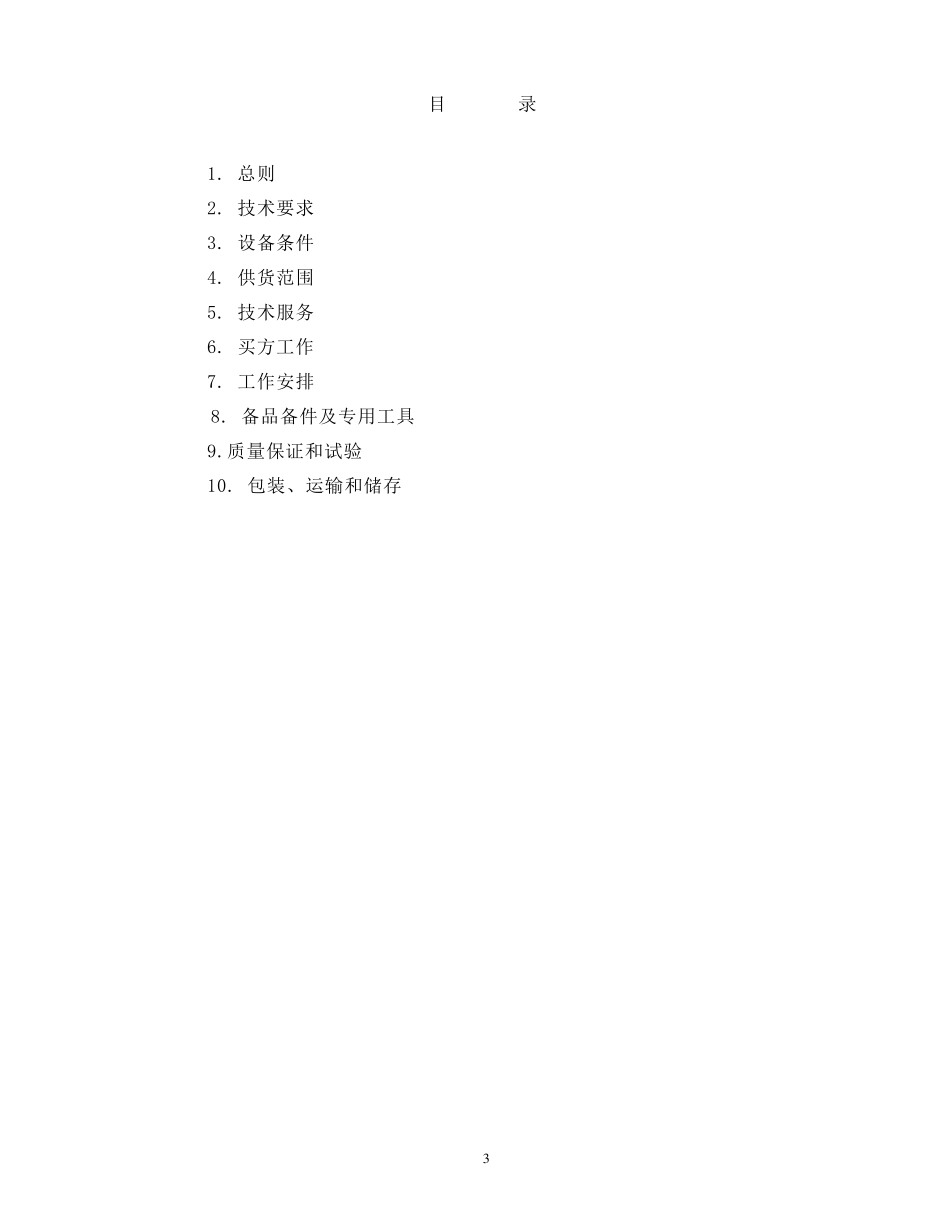

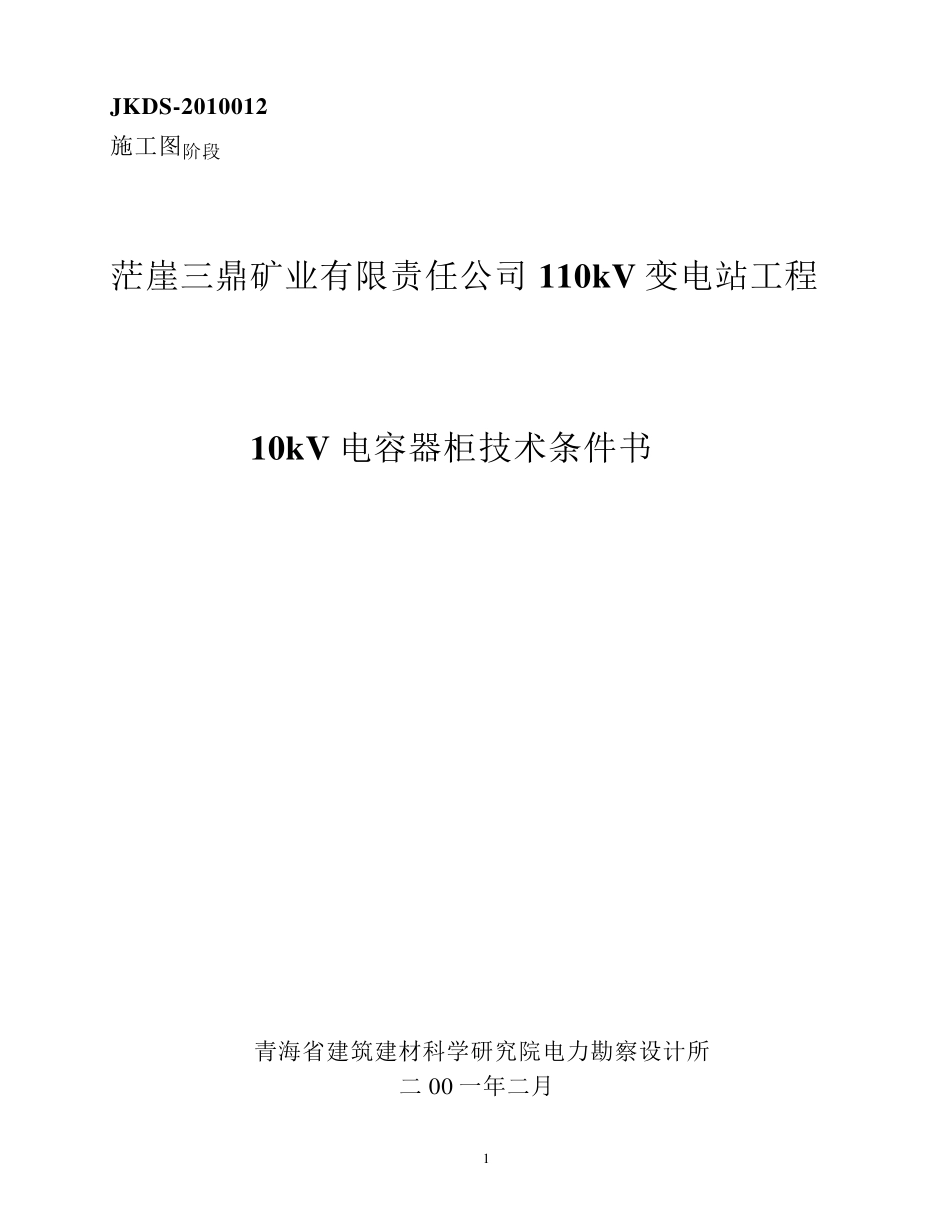

1 JKDS-2010012 施工图阶段 茫崖三鼎矿业有限责任公司110kV 变电站工程 10kV 电容器柜技术条件书 青海省建筑建材科学研究院电力勘察设计所 二0 0 一年二月 2 审 核： 项目负责人： 设 计： 编 写 3 目 录 1. 总则 2. 技术要求 3. 设备条件 4. 供货范围 5. 技术服务 6. 买方工作 7. 工作安排 8. 备品备件及专用工具 9.质量保证和试验 10. 包装、运输和储存 4 1 总则 1.1 本设备技术条件书仅限于茫崖三鼎矿业有限公司110kV 变电站工程10kV 系统的户内无功自动补偿柜。它包括该装置的功能设计、结构、性能、安装和试验等方面的技术性能及特点。 1.2 本设备技术条件书中说明了卖方产品所能达到的技术水平，卖方保证提供符合本技术规范书和有关最新工业标准的优质产品。 1.3 本设备技术条件书所使用的标准如遇与买方所执行的标准不一致时，按较高标准执行。 1.4 本设备技术条件书经买方与供方双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5 本设备技术条件书未尽事宜，由买方与卖方共同协商确定。 2 技术性能 2.1 遵循的主要现行标准 GB311.1-1997 《高压输配电设备的绝缘配合》 GB311.1～311.6-83 《高电压实验技术》 GB2706-89 《交流高压电器动、热稳定试验办法》 GB763-90 《交流高压电器在长期工作时的发热》 GB5582-93 《高压电力设备外绝缘污秽等级》 GB/T16434-1996 《高压架 空 线 路 和发电厂 、变电所环 境 污区 分 级及外绝缘选择 等级》 GB2900-94 《电工术语 》 GB5273 《变压器、高压电器和套 管 的接 线 端 子 》 GB4208-84 《外壳 防 护 等级的分 类 》 GB7675-87 《交流高压断 路 器的开 合电容 器组 实验》 GB50227-95 《并 联 电容 器装置设计技术规范》 GB3983.2-89 《高电压并 联 电容 器》 DL/T442-91 《高压并 联 电容 器单 台 保护 用熔 断 器订货技术条件》 DL/T462-92 《高压并 联 电容 器用串 联 电抗 器订货技术条件》 DL/T604-1996 《高压并 联 电容 器装置订货技术条件》 2.2 使用环 境 条件 5 2.2.1 周围空气温度 最高温度：+40℃ 最低温度：-35℃ 2.2.2 海拔高度：3900m 2.2.3 平均最大月相对湿度：27% 2.2.4 抗震设防：8 度 2.2.5 污秽等级：户内 C 级 统一爬电比距为 44m m /kV 2.3 工程条件 2.3.1 系统概况 ...
