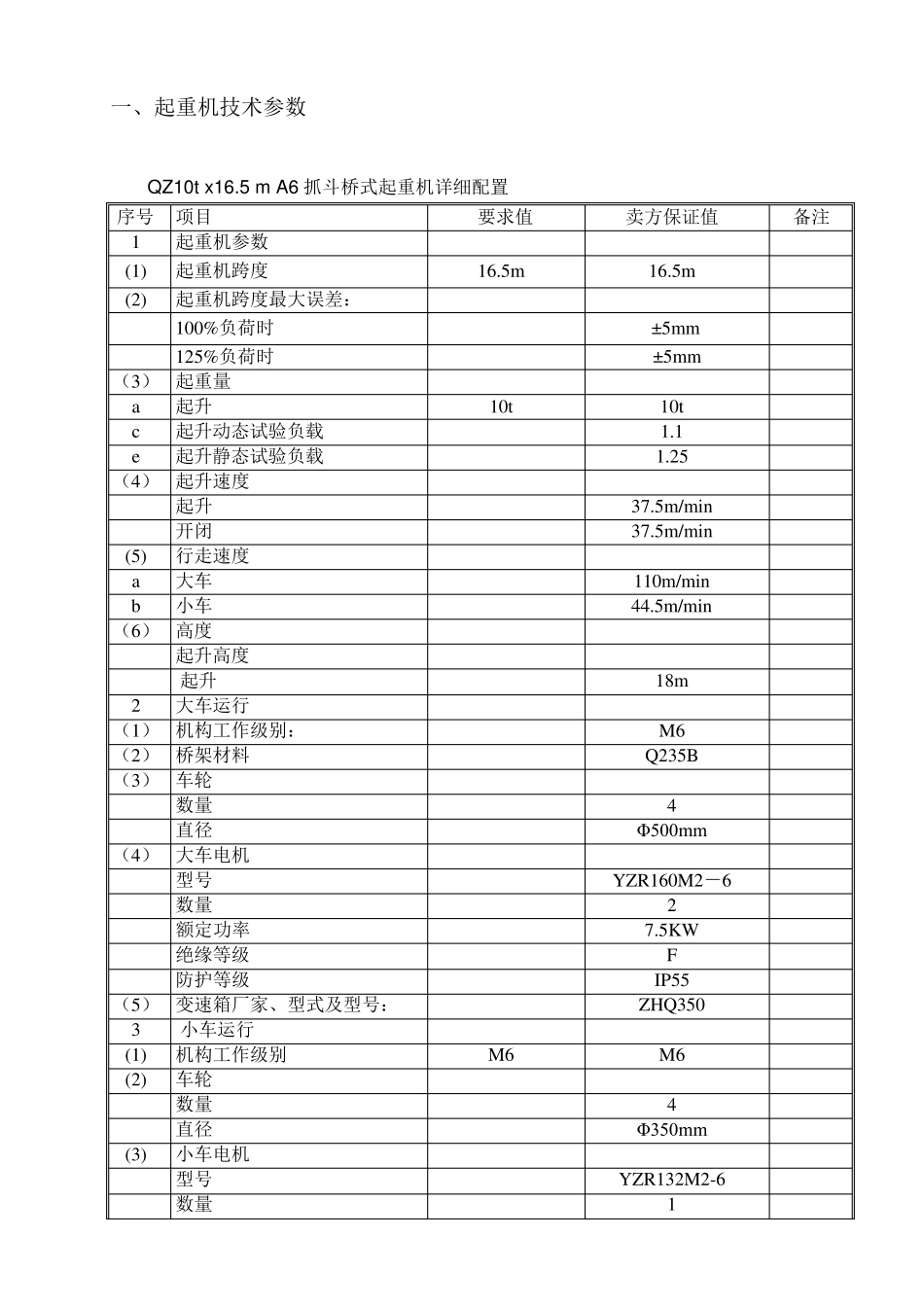

抓斗桥式起重机 QZ10t-16.5m A6 技术说明书 山东贝特起重机有限公司 2016 年 12 月 一、起重机技术参数 QZ10t x 16.5 m A6 抓斗桥式起重机详细配置 序号 项目 要求值 卖方保证值 备注 1 起重机参数 (1) 起重机跨度 16.5m 16.5m (2) 起重机跨度最大误差： 100%负荷时 ± 5mm 125%负荷时 ± 5mm （3） 起重量 a 起升 10t 10t c 起升动态试验负载 1.1 e 起升静态试验负载 1.25 （4） 起升速度 起升 37.5m/min 开闭 37.5m/min (5) 行走速度 a 大车 110m/min b 小车 44.5m/min （6） 高度 起升高度 起升 18m 2 大车运行 （1） 机构工作级别： M6 （2） 桥架材料 Q235B （3） 车轮 数量 4 直径 Φ500mm （4） 大车电机 型号 YZR160M2－6 数量 2 额定功率 7.5KW 绝缘等级 F 防护等级 IP55 （5） 变速箱厂家、型式及型号： ZHQ350 3 小车运行 (1) 机构工作级别 M6 M6 (2) 车轮 数量 4 直径 Φ350mm (3) 小车电机 型号 YZR132M2-6 数量 1 序号 项目 要求值 卖方保证值 备注 额定功率 3.7KW 绝缘等级 F 防护等级 IP44 (4) 变速箱型式及型号： ZSC400 4 起升 （1） 机构工作级别 M6 M6 （2） 卷筒 卷筒直径 Φ500mm （3） 滑轮 （4） 钢丝绳： 生产厂家和型号 6W(19)-19-155I 直径 16 根数 2 （5） 电机 型号 YZR250M2-8 额定功率： 37KW 绝缘等级 F 防护等级 IP55 （6） 变速箱厂家、型式及型号： ZQ650 （7） 制动器型式及型号 YWZ4-400/80 （8） 抓斗的型式和规格 10t 10t （9） 超负荷保护装置的型号 QCX-10t 5 电源 （1） 电压 380V 380V （2） 频率 50HZ 50HZ （3） 总功率 92.7KW 6 电气控制 （1） 控制电压 （2） 型式 司机室 司机室 7 起重机钢轨 型号 43 43 8 整体尺寸 高度(轨顶以上) 2189mm 9 作用在基础上的荷载 最大轮压 131KN 10 起重机总重（t） 30.694 11 行车颜色 橘红色面漆 二、设计制造执行的主要标准 GB/T3811－2008 起重机设计规范 GB/T5905－2011 起重机试验规范和程序 三、机构部分 1、 起升机构 起升机构采用标准的结构布置形式, 电动机通过减速机驱动卷筒,电机和减速机之间采用齿轮联轴器及传动轴连接,结构紧凑, 便于装配和维修。卷绕系统由卷筒、抓斗上的动滑轮组通过钢丝绳连接而成。设置旋转...
