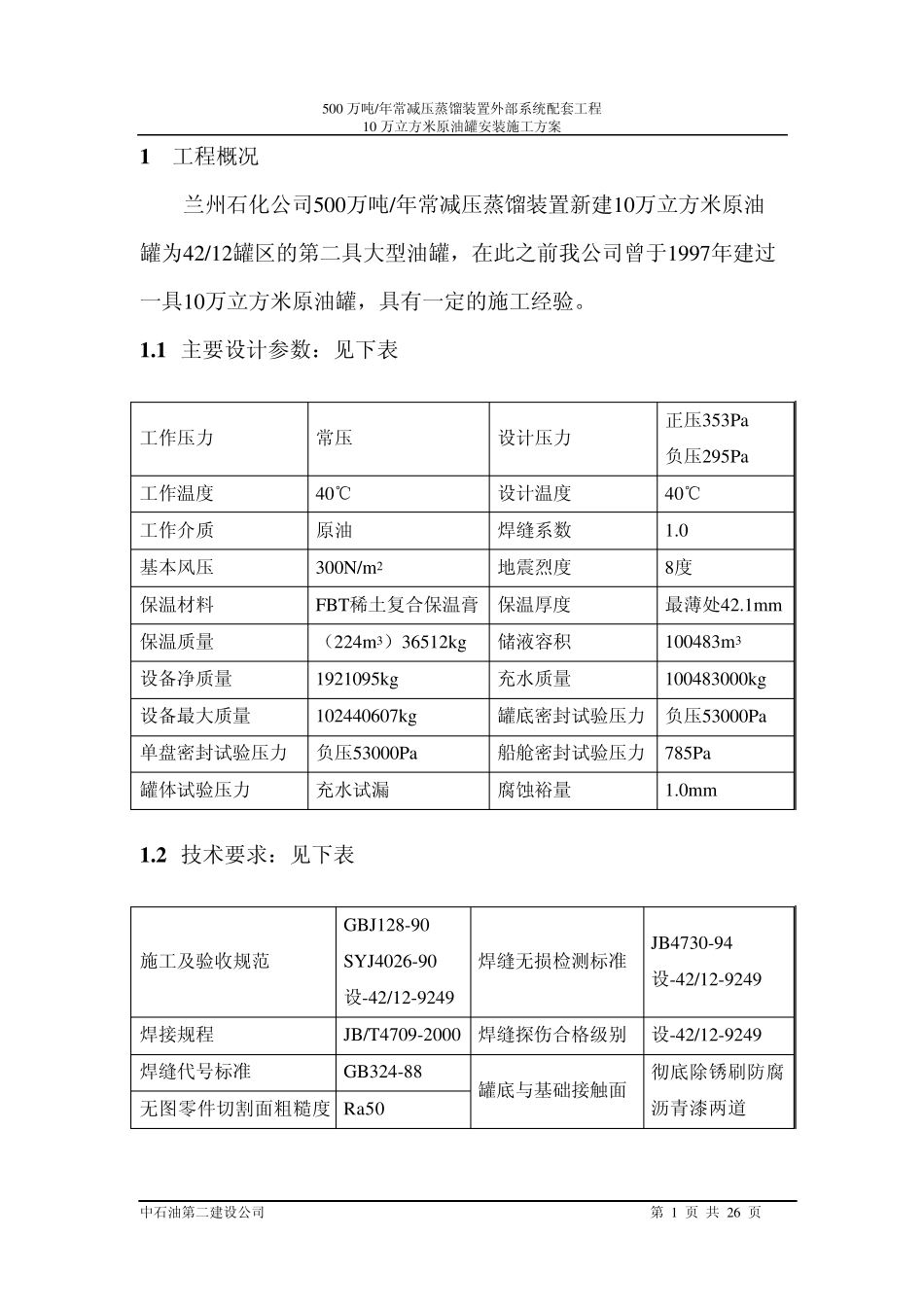

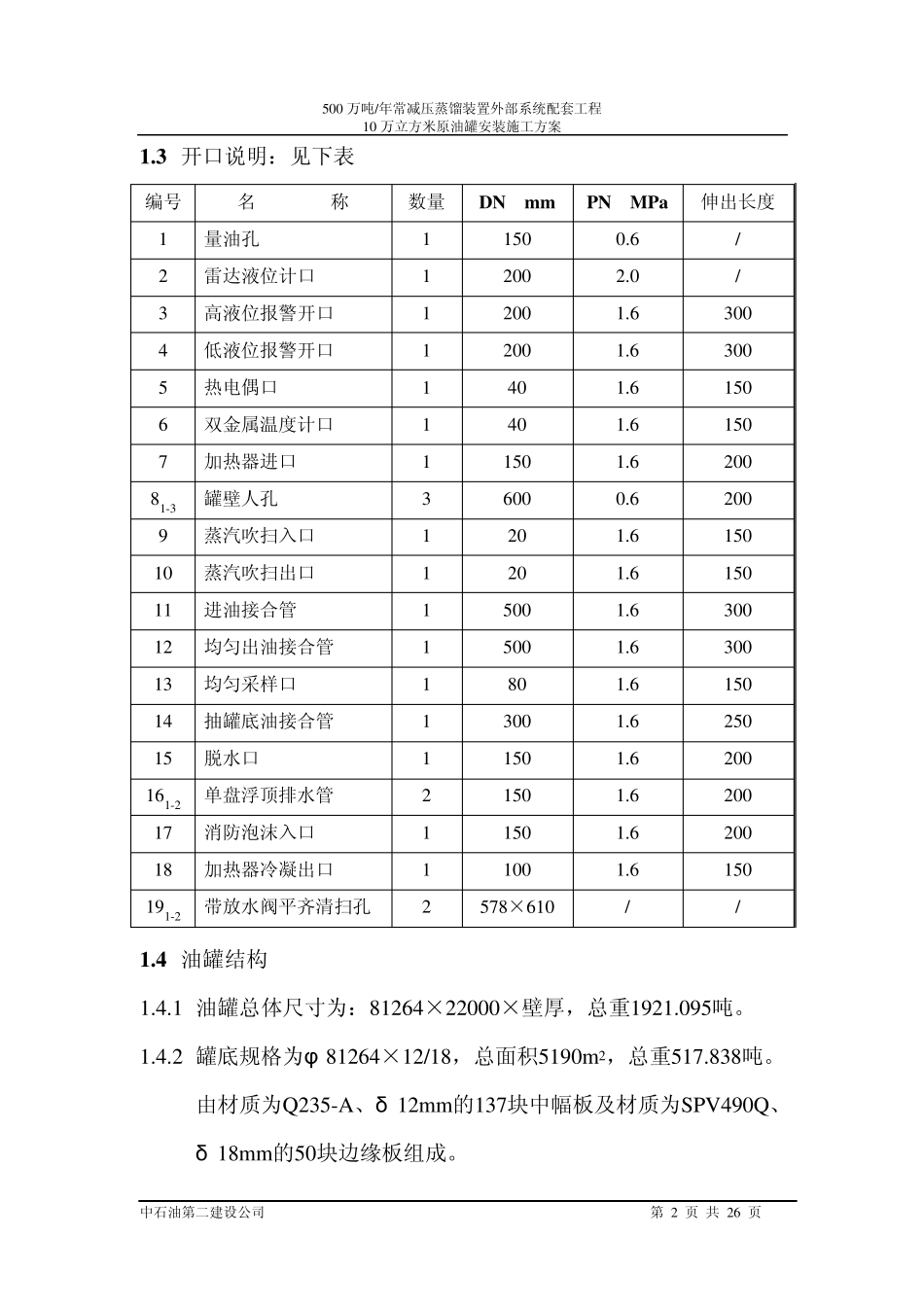

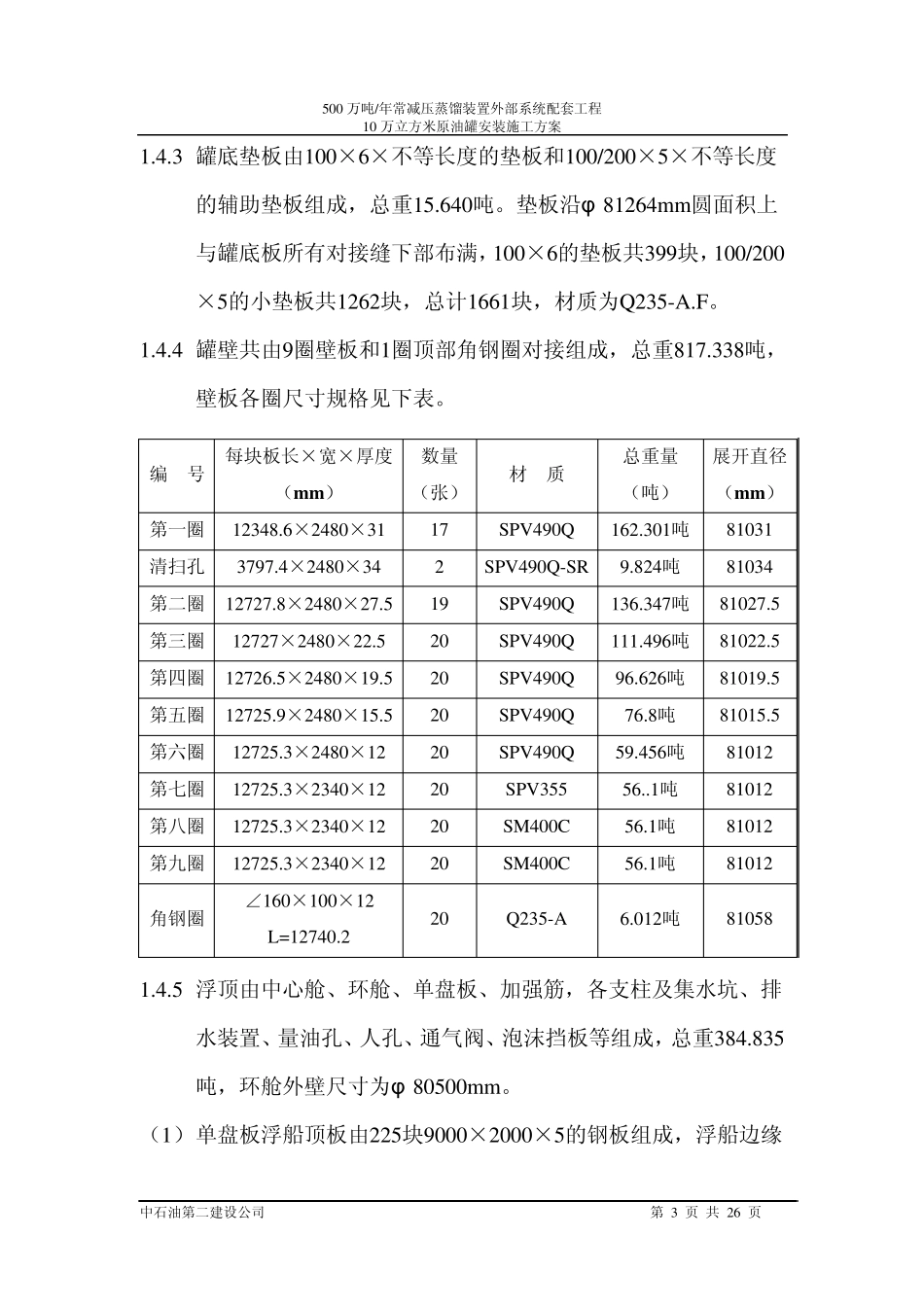

500 万吨/年常减压蒸馏装置外部系统配套工程 10 万立方米原油罐安装施工方案 中石油第二建设公司 第 1 页 共 26 页 1 工程概况 兰州石化公司500万吨/年常减压蒸馏装置新建10万立方米原油罐为42/12罐区的第二具大型油罐，在此之前我公司曾于1997年建过一具10万立方米原油罐，具有一定的施工经验。 1 .1 主要设计参数：见下表 工作压力 常压 设计压力 正压353Pa 负压295Pa 工作温度 40℃ 设计温度 40℃ 工作介质 原油 焊缝系数 1.0 基本风压 300N/m 2 地震烈度 8度 保温材料 FBT稀土复合保温膏 保温厚度 最薄处42.1m m 保温质量 （224m 3）36512kg 储液容积 100483m 3 设备净质量 1921095kg 充水质量 100483000kg 设备最大质量 102440607kg 罐底密封试验压力 负压53000Pa 单盘密封试验压力 负压53000Pa 船舱密封试验压力 785Pa 罐体试验压力 充水试漏 腐蚀裕量 1.0m m 1 .2 技术要求：见下表 施工及验收规范 GBJ128-90 SYJ4026-90 设-42/12-9249 焊缝无损检测标准 JB4730-94 设-42/12-9249 焊接规程 JB/T4709-2000 焊缝探伤合格级别 设-42/12-9249 焊缝代号标准 GB324-88 罐底与基础接触面 彻底除锈刷防腐沥青漆两道 无图零件切割面粗糙度 Ra50 500 万吨/年常减压蒸馏装置外部系统配套工程 10 万立方米原油罐安装施工方案 中石油第二建设公司 第 2 页 共 26 页 1.3 开口说明：见下表 编号 名 称 数量 DN m m PN MPa 伸出长度 1 量油孔 1 150 0.6 / 2 雷达液位计口 1 200 2.0 / 3 高液位报警开口 1 200 1.6 300 4 低液位报警开口 1 200 1.6 300 5 热电偶口 1 40 1.6 150 6 双金属温度计口 1 40 1.6 150 7 加热器进口 1 150 1.6 200 81-3 罐壁人孔 3 600 0.6 200 9 蒸汽吹扫入口 1 20 1.6 150 10 蒸汽吹扫出口 1 20 1.6 150 11 进油接合管 1 500 1.6 300 12 均匀出油接合管 1 500 1.6 300 13 均匀采样口 1 80 1.6 150 14 抽罐底油接合管 1 300 1.6 250 15 脱水口 1 150 1.6 200 161-2 单盘浮顶排水管 2 150 1.6 200 17 消防泡沫入口 1 150 1.6 200 18 加热器冷凝出口 1 100 1.6 150 191-2 带放水阀平齐清扫孔 2 578×610 / / 1.4 油罐结构 1.4.1 油罐总体尺寸为：81264×22000×壁厚，总重1921.095吨。 1.4.2 ...
