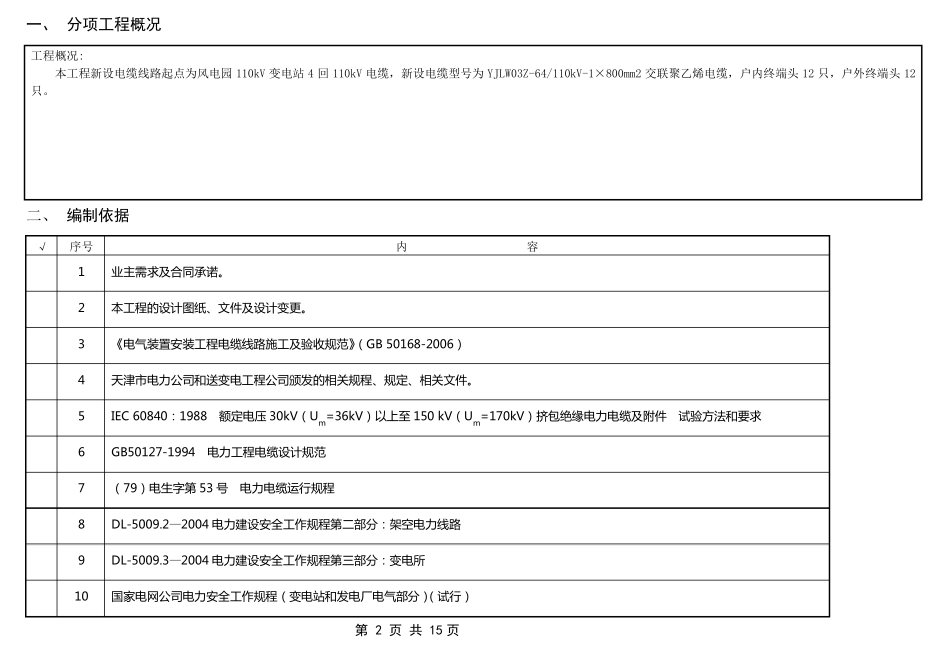

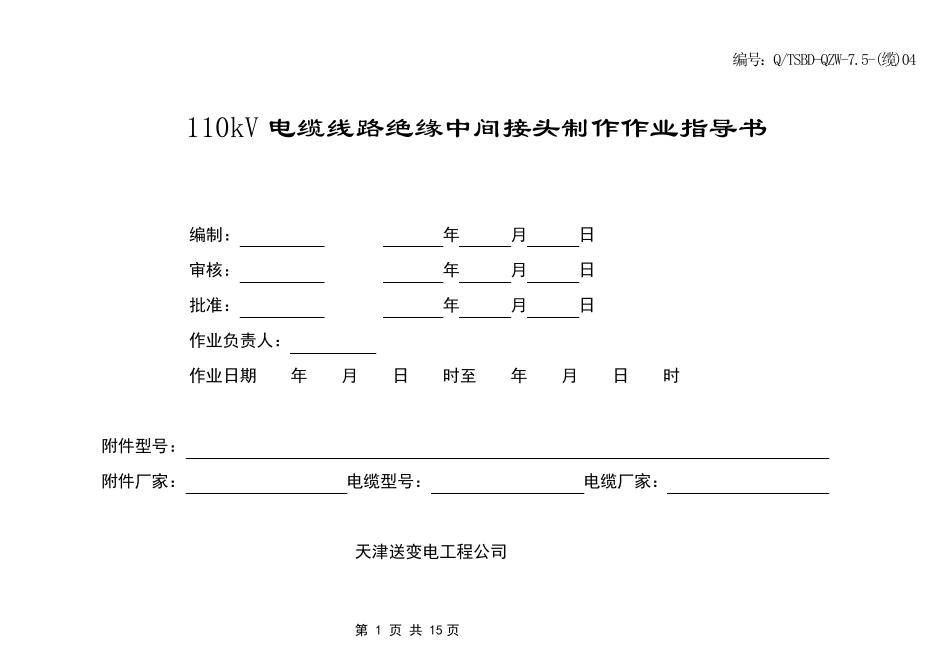

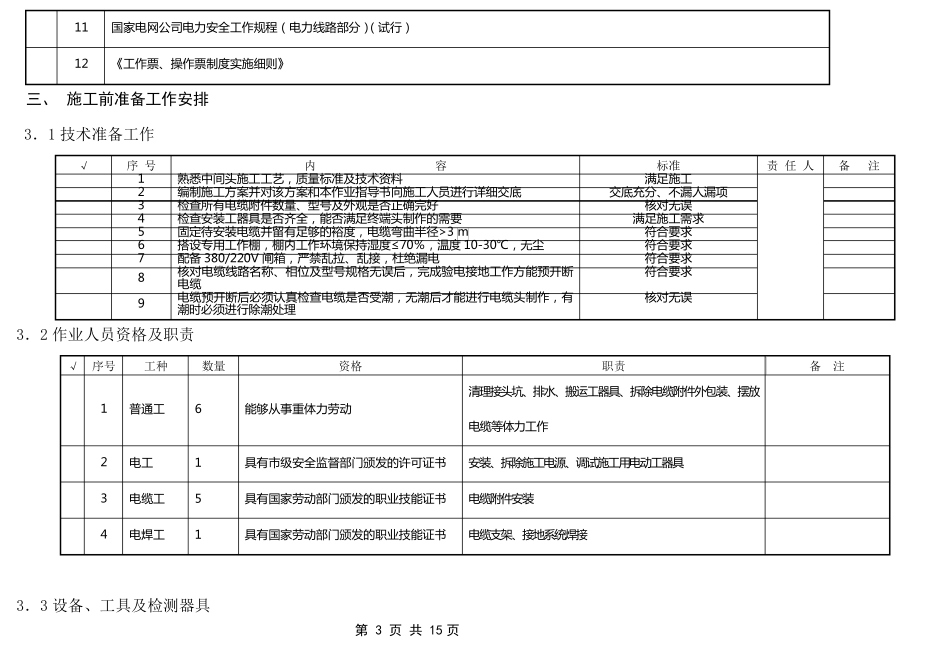

第 1 页 共 15 页 编号：Q/TSBD-QZW-7.5-(缆)04 110kV 电缆线路绝缘中间接头制作作业指导书 编制： 年 月 日 审核： 年 月 日 批准： 年 月 日 作业负责人： 作业日期 年 月 日 时至 年 月 日 时 附件型号： 附件厂家： 电缆型号： 电缆厂家： 天津送变电工程公司 第 2 页 共 15 页 一、 分项工程概况 工程概况: 本工程新设电缆线路起点为风电园110kV 变电站4 回110kV 电缆，新设电缆型号为YJLW03Z-64/110kV-1×800mm2 交联聚乙烯电缆，户内终端头 12 只，户外终端头 12只。 二、 编制依据 √ 序号 内 容 1 业 主 需 求 及 合 同 承 诺 。 2 本 工 程 的 设 计 图 纸 、文件及 设 计 变更。 3 《电气装置安装工 程 电缆线路施工 及 验收规范》（GB 50168-2006） 4 天津市电力公司和送变电工 程 公司颁发的 相关规程 、规定、相关文件。 5 IEC 60840：1988 额定电压 30kV（Um=36kV）以上至 150 kV（Um=170kV）挤包绝缘电力电缆及 附件 试验方法和要求 6 GB50127-1994 电力工 程 电缆设 计 规范 7 （79）电生字第 53 号 电力电缆运行规程 8 DL-5009.2—2004 电力建设 安全工 作规程 第二部分：架空电力线路 9 DL-5009.3—2004 电力建设 安全工 作规程 第三部分：变电所 10 国家电网公司电力安全工 作规程 （变电站和发电厂电气部分）（试行） 第 3 页 共 15 页 11 国 家 电 网 公 司 电 力 安 全 工 作 规 程 （ 电 力 线 路 部 分 ）（ 试 行 ） 12 《 工 作 票 、操作 票 制度实施细则》 三、 施工前准备工作安排 3．1 技术准备工作 √ 序 号 内 容 标准 责 任 人 备 注 1 熟悉中间头施工 工 艺，质量标准及技术资料 满足施工 2 编制施工 方案并对该方案和本作 业指导书向施工 人员进行 详细交底 交底充分 、不漏人漏项 3 检查所有电 缆附件数量、型号及外观是否正确完好 核对无误 4 检查安 装工 器具是否齐全 ，能否满足终端头制作 的需要 满足施工 需求 5 固定待安 装电 缆并留有足够的裕度，电 缆弯曲半径>3 m 符合要求 6 搭设专用工 作 棚，棚内工 作 环境保持湿度≤70％ ，温 度 10-30℃，无尘 符合要求 7 配 备 380/220V 闸 箱 ，严 禁 乱 拉 、乱 接 ，杜 绝 漏电 符合要求 8...
