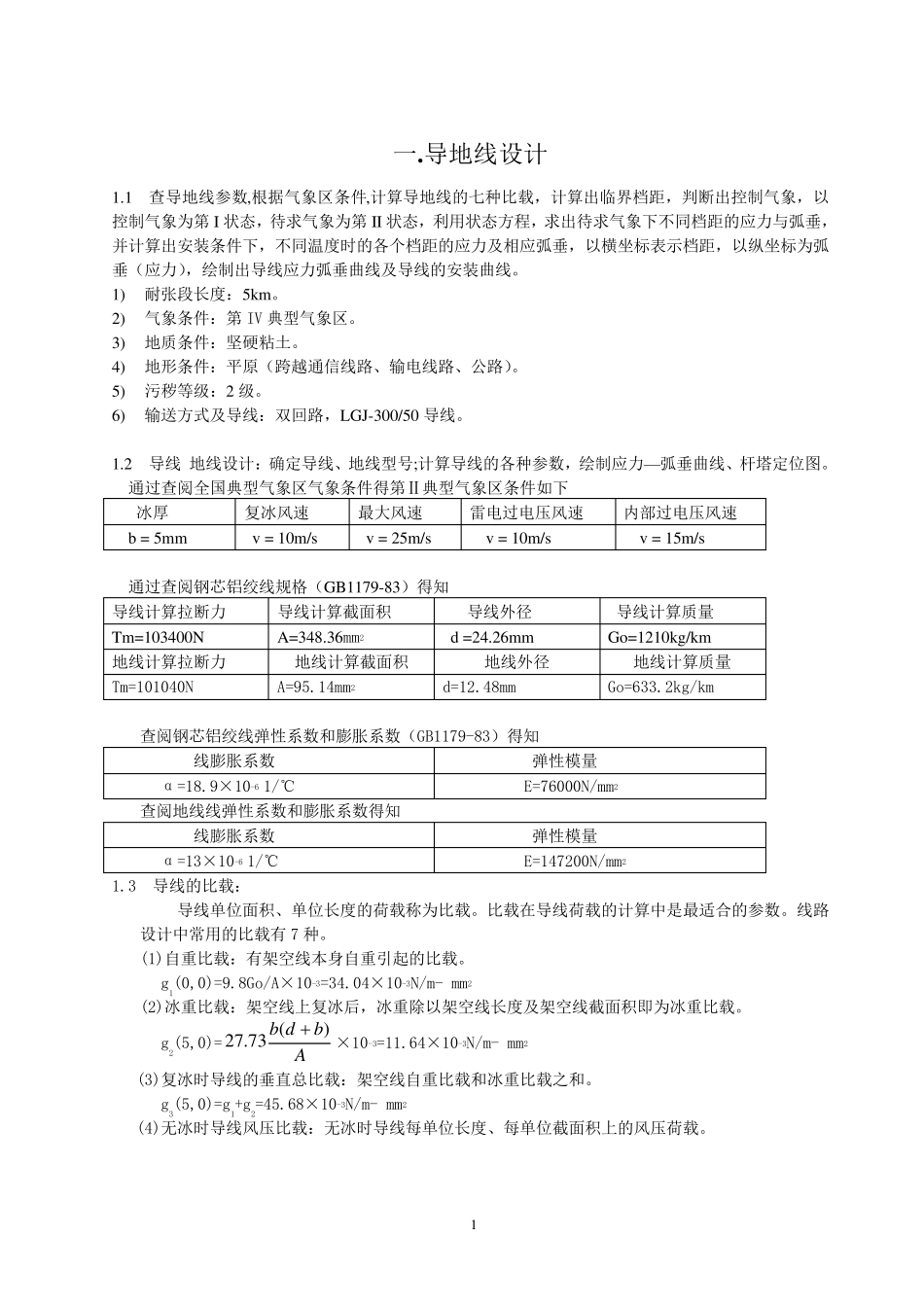

1 一 .导 地 线 设 计 1.1 查 导 地 线 参 数 ,根 据 气 象 区 条 件 ,计 算 导 地 线 的 七 种 比 载 ， 计 算 出 临 界 档 距 ， 判 断 出 控 制 气 象 ， 以控 制 气 象 为 第 I 状 态 ， 待 求 气 象 为 第 II 状 态 ， 利 用 状 态 方 程 ， 求 出 待 求 气 象 下 不 同 档 距 的 应 力 与 弧 垂 ，并 计 算 出 安 装 条 件 下 ， 不 同 温 度 时 的 各 个 档 距 的 应 力 及 相 应 弧 垂 ， 以 横 坐 标 表 示 档 距 ， 以 纵 坐 标 为 弧垂 （ 应 力 ）， 绘 制 出 导 线 应 力 弧 垂 曲 线 及 导 线 的 安 装 曲 线 。 1) 耐 张 段 长 度 ： 5km。 2) 气 象 条 件 ： 第 IV 典 型 气 象 区 。 3) 地 质 条 件 ： 坚 硬 粘 土 。 4) 地 形 条 件 ： 平 原 （ 跨 越 通 信 线 路 、 输 电 线 路 、 公 路 ）。 5) 污 秽 等 级 ： 2 级 。 6) 输 送 方 式 及 导 线 ： 双 回 路 ， LGJ-300/50 导 线 。 1.2 导 线 地 线 设 计 ： 确 定 导 线 、 地 线 型 号 ;计 算 导 线 的 各 种 参 数 ， 绘 制 应 力 —弧 垂 曲 线 、 杆 塔 定 位 图 。 通 过 查 阅 全 国 典 型 气 象 区 气 象 条 件 得 第 Ⅱ 典 型 气 象 区 条 件 如 下 冰 厚 复 冰 风 速 最 大 风 速 雷 电 过 电 压 风 速 内 部过 电 压 风 速 b = 5mm v = 10m/s v = 25m/s v = 10m/s v = 15m/s 通 过 查 阅 钢芯铝绞线 规格（ GB1179-83） 得 知 导 线 计 算 拉断 力 导 线 计 算 截面积 导 线 外径 导 线 计 算 质 量 Tm=103400N A=348.36mm2 d =24.26mm Go=1210kg/km 地 线 计 算 拉断 力 地 线 计 算 截面积 地 线 外径 地 线 计 算 质 量 Tm=101040N A=95.14mm2 d=12.48mm Go=633.2kg/km 查 阅 钢芯铝绞线 弹性系数 和膨胀系数 （ GB1179-83） 得 知 线 膨胀系数 弹性模量 α=18.9×10-6 1/℃ E=76000N/mm2 查 阅 地 线 线 弹性系数 和膨胀系数 得 知 线 膨胀系数 弹性模量 α=13×10-6 1/℃ E=147200N/mm...
