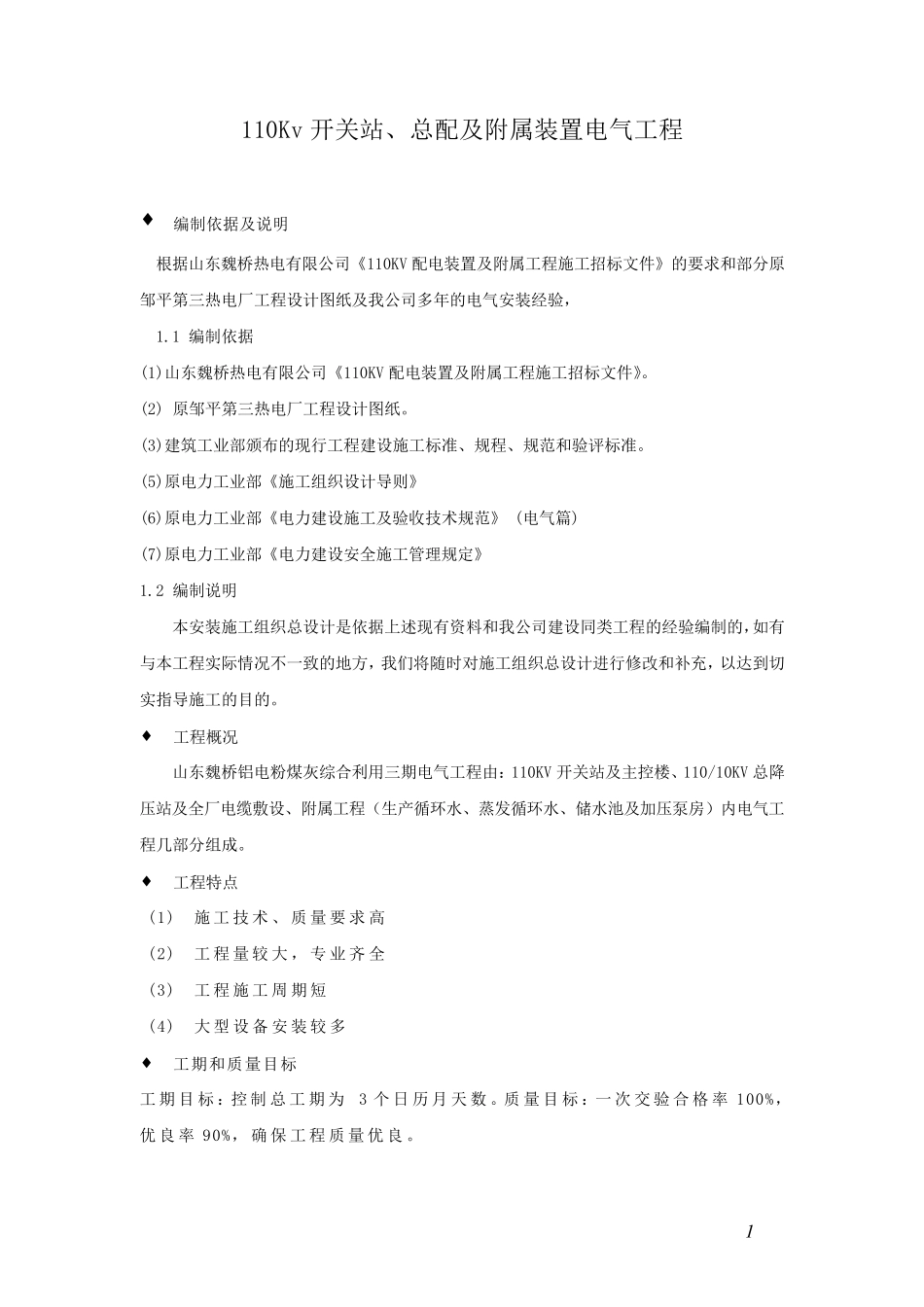

1 110Kv 开关站、总配及附属装置电气工程 编制依据及说明 根据山东魏桥热电有限公司《110KV 配电装置及附属工程施工招标文件》的要求和部分原邹平第三热电厂工程设计图纸及我公司多年的电气安装经验， 1.1 编制依据 (1)山东魏桥热电有限公司《110KV 配电装置及附属工程施工招标文件》。 (2) 原邹平第三热电厂工程设计图纸。 (3)建筑工业部颁布的现行工程建设施工标准、规程、规范和验评标准。 (5)原电力工业部《施工组织设计导则》 (6)原电力工业部《电力建设施工及验收技术规范》 (电气篇) (7)原电力工业部《电力建设安全施工管理规定》 1.2 编制说明 本安装施工组织总设计是依据上述现有资料和我公司建设同类工程的经验编制的，如有与本工程实际情况不一致的地方，我们将随时对施工组织总设计进行修改和补充，以达到切实指导施工的目的。 工程概况 山东魏桥铝电粉煤灰综合利用三期电气工程由：110KV 开关站及主控楼、110/10KV 总降压站及全厂电缆敷设、附属工程（生产循环水、蒸发循环水、储水池及加压泵房）内电气工程几部分组成。 工程特点 (1) 施 工 技 术 、 质量 要 求 高 (2) 工 程 量 较 大 ， 专 业 齐 全 (3) 工 程 施 工 周 期短 (4) 大 型 设 备 安 装 较 多 工期和质量 目标 工 期目 标 ：控制 总 工 期为 3 个 日 历 月 天 数 。质量 目 标 ：一 次 交 验 合 格 率100%，优 良 率90%， 确 保 工 程 质量 优 良 。 2 第一部分：110 开关站、110/10KV 总降站工程 1 工程概况及施工内容 1.1 工程概况 本工程中110KV 开关站采用3 回路电源进线、动力变4 回路，经4 台容量为50MVA 主变到2 个110/10KV 总降压站。每个降压站均通过两台50MVA 变压器采用两路电源进线。10KV开关柜由12 个馈出回路，8个备用回路及进线回路等25 回路组成即KYN-28 型号的25 个10KV高压柜组成。变压器致110/10KV 总降压站进线柜采用10KV，4000A 封闭式母线连接。 本工程主变压器为 SFZ9-50000kVA 110/10.5 国产节能型三相双卷有载调压变压器；110KV 母线断路器采用LW35-126 3150A 40kA 型六氟化硫断路器；10KV 母线主变进线和分断断路器为 ZN63A-12/T3150A,31.5kA真空手车开关；出线断路器为 ZN63A-12/T1250A,31.5kA 真空手车开关。 1.2 电气安装工程量 有载调压主变压器: SFZ9-50000kVA 1...
