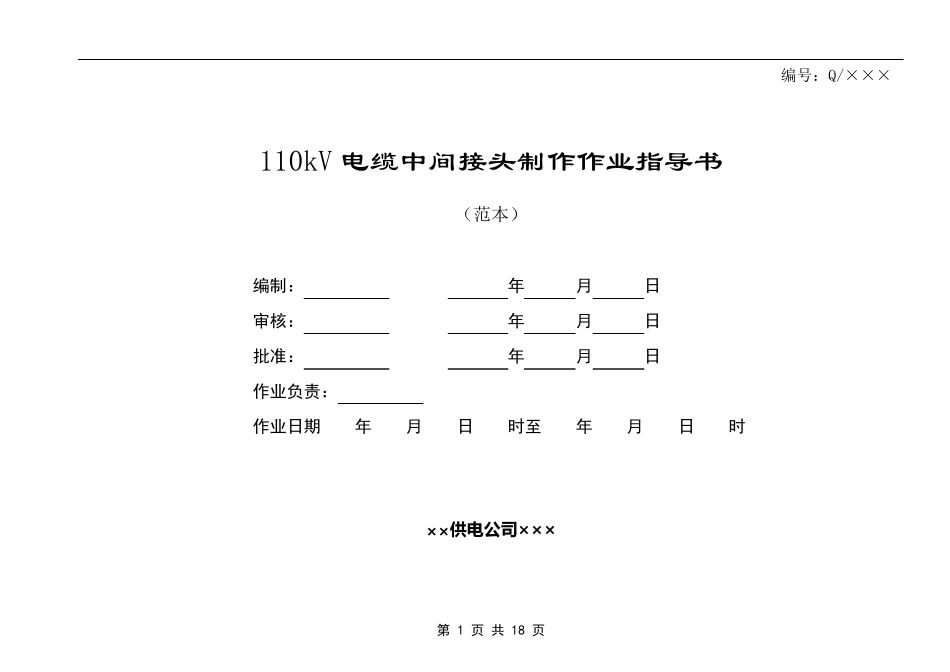

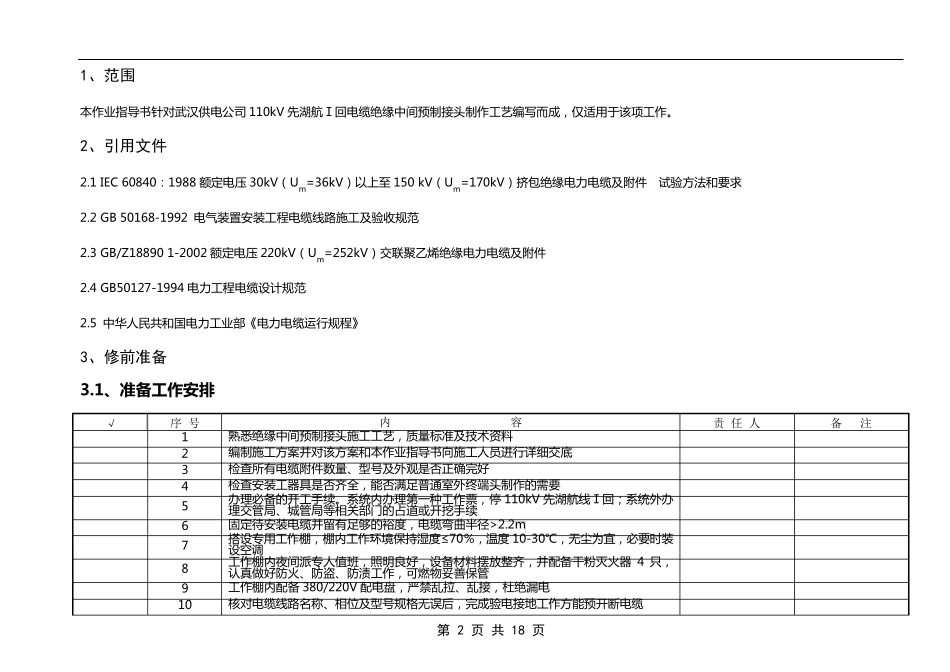

第 1 页 共 18 页 编号：Q/××× 110kV 电缆中间接头制作作业指导书 （范本） 编制： 年 月 日 审核： 年 月 日 批准： 年 月 日 作业负责： 作业日期 年 月 日 时至 年 月 日 时 ××供电公司××× 第 2 页 共 18 页 1、范围 本 作 业 指 导 书 针 对 武 汉 供 电 公 司 110kV 先 湖 航 Ⅰ回 电 缆 绝 缘 中 间 预 制 接 头 制 作 工 艺 编 写 而 成 ， 仅 适 用 于 该 项 工 作 。 2、引用文件 2.1 IEC 60840： 1988 额 定 电 压 30kV（ Um=36kV） 以 上 至 150 kV（ Um=170kV） 挤 包 绝 缘 电 力 电 缆 及 附 件 试 验 方 法 和 要 求 2.2 GB 50168-1992 电 气 装 置 安 装 工 程 电 缆 线 路 施 工 及 验 收 规 范 2.3 GB/Z18890 1-2002 额 定 电 压 220kV（ Um=252kV） 交 联 聚 乙 烯 绝 缘 电 力 电 缆 及 附 件 2.4 GB50127-1994 电 力 工 程 电 缆 设 计 规 范 2.5 中 华 人 民 共 和 国 电 力 工 业 部 《 电 力 电 缆 运 行 规 程 》 3、修前准备 3.1、准备工作安排 √ 序 号 内 容 责 任 人 备 注 1 熟 悉 绝 缘 中 间 预 制 接 头 施 工 工 艺 ， 质 量 标 准 及 技 术 资 料 2 编 制 施 工 方 案 并 对 该 方 案 和 本 作 业 指 导 书 向 施 工 人 员 进 行 详 细 交 底 3 检 查 所 有 电 缆 附 件 数 量 、型号及 外观是否正确完好 4 检 查 安 装 工 器具是否齐 全 ， 能 否满 足 普 通 室 外终 端 头 制 作 的 需 要 5 办 理 必 备 的 开 工 手 续 。 系 统 内 办 理 第 一 种 工 作 票 ， 停 110kV 先 湖 航 线 Ⅰ回 ； 系 统 外办理 交 管 局 、城 管 局 等 相 关 部 门 的 占 道 或 开 挖 手 续 6 固 定 待 安 装 电 缆 并 留 有 足 够 的 裕 度 ， 电 缆 弯 曲 半 径 >2.2m 7 搭 设 专 用 工 作 棚 ， 棚 内 工 作 环 境 保 持 湿 度 ≤70％ ， 温 度 10-30℃， 无尘为宜， 必 要 时装设 空调 8 工 作 棚 内 夜间 派专 人 值班， 照明良好， 设 备 材料 摆放整齐 ，...
