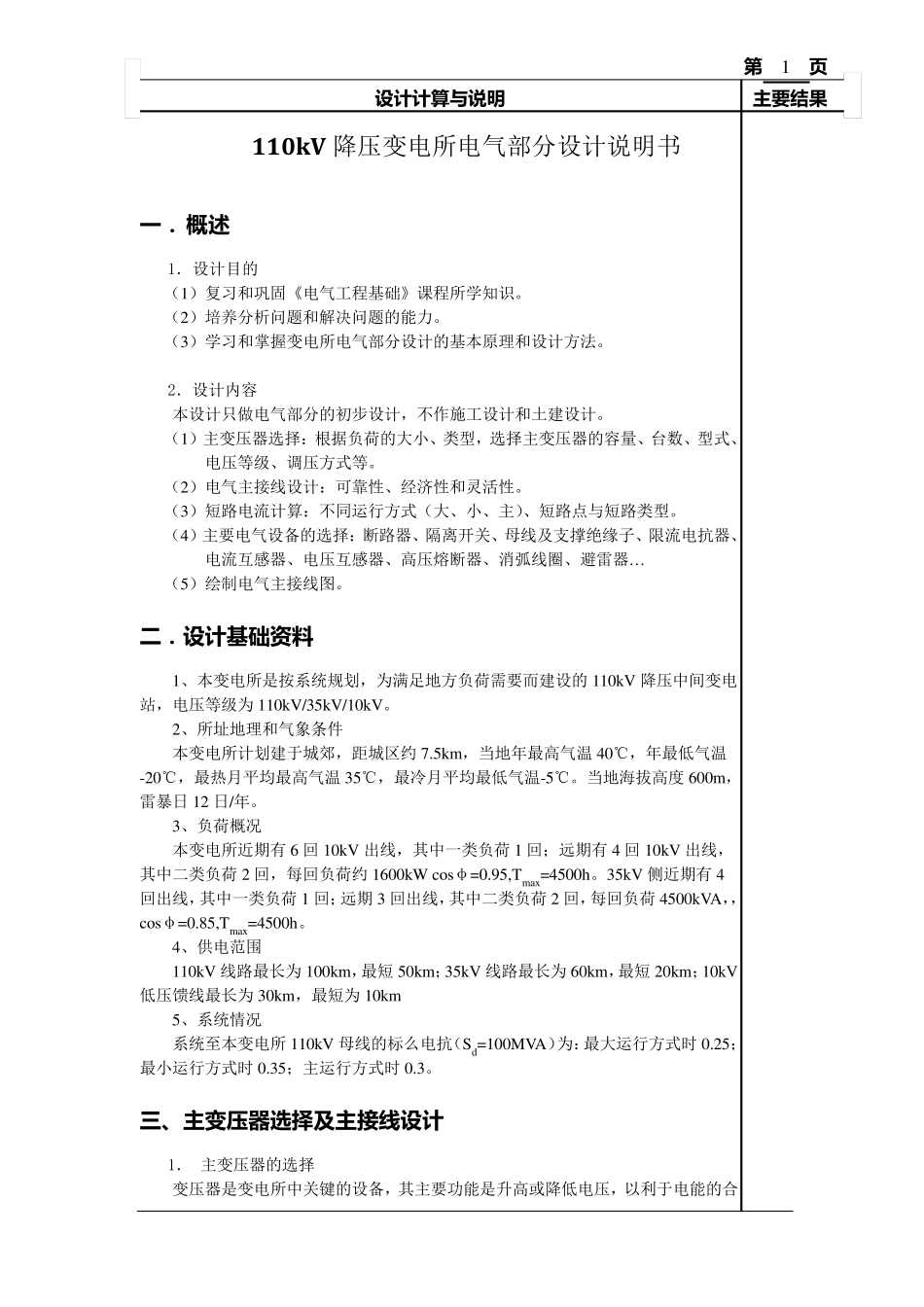

设 计 计 算 与 说 明 主 要 结 果 第 1 页 110kV 降 压 变 电 所 电 气 部 分 设 计 说 明 书 一 ． 概 述 1． 设 计 目 的 （ 1） 复 习 和 巩 固 《 电 气 工 程 基 础 》 课 程 所 学 知 识 。 （ 2） 培 养 分 析 问 题 和 解 决 问 题 的 能 力 。 （ 3） 学 习 和 掌 握 变 电 所 电 气 部 分 设 计 的 基 本 原 理 和 设 计 方 法 。 2． 设 计 内 容 本 设 计 只 做 电 气 部 分 的 初 步 设 计 ， 不 作 施 工 设 计 和 土 建 设 计 。 （ 1） 主 变 压 器 选 择 ： 根 据 负 荷 的 大 小 、 类 型 ， 选 择 主 变 压 器 的 容 量 、 台 数 、 型 式 、电 压 等 级 、 调 压 方 式 等 。 （ 2） 电 气 主 接 线 设 计 ： 可 靠 性 、 经 济 性 和 灵 活 性 。 （ 3） 短 路 电 流 计 算 ： 不 同 运 行 方 式 （ 大 、 小 、 主 ）、 短 路 点 与 短 路 类 型 。 （ 4） 主 要 电 气 设 备 的 选 择 ： 断 路 器 、 隔 离 开 关 、 母 线 及 支 撑 绝 缘 子 、 限 流 电 抗 器 、电 流 互 感 器 、 电 压 互 感 器 、 高 压 熔 断 器 、 消 弧 线 圈 、 避 雷 器 … （ 5） 绘 制 电 气 主 接 线 图。 二 ． 设 计 基 础 资 料 1、 本 变 电 所 是按系统规划， 为满足地方 负 荷 需要 而建 设 的 110kV 降 压 中间变 电站， 电 压 等 级 为110kV/35kV/10kV。 2、 所 址地理 和 气 象条件 本 变 电 所 计 划建 于城郊， 距城区约7.5km， 当地年最高 气 温40℃， 年最低气 温-20℃， 最热月平均最高 气 温35℃， 最冷月平均最低气 温-5℃。 当地海拔高 度600m，雷 暴日12 日/年。 3、 负 荷 概况 本 变 电 所 近期有6 回10kV 出线 ， 其中一类 负 荷 1 回；远期有4 回10kV 出线 ，其中二类 负 荷 2 回， 每回负 荷 约1600kW cosφ=0.95,Tmax=4500h。 35kV 侧近期有4回出线 ， 其中一类 负 荷 1 回；远期3 回出线 ，其中二类 负 荷 2 回， 每回负 荷 4500kVA，，cosφ=0.85,Tmax=4500h。 4、 供电...
