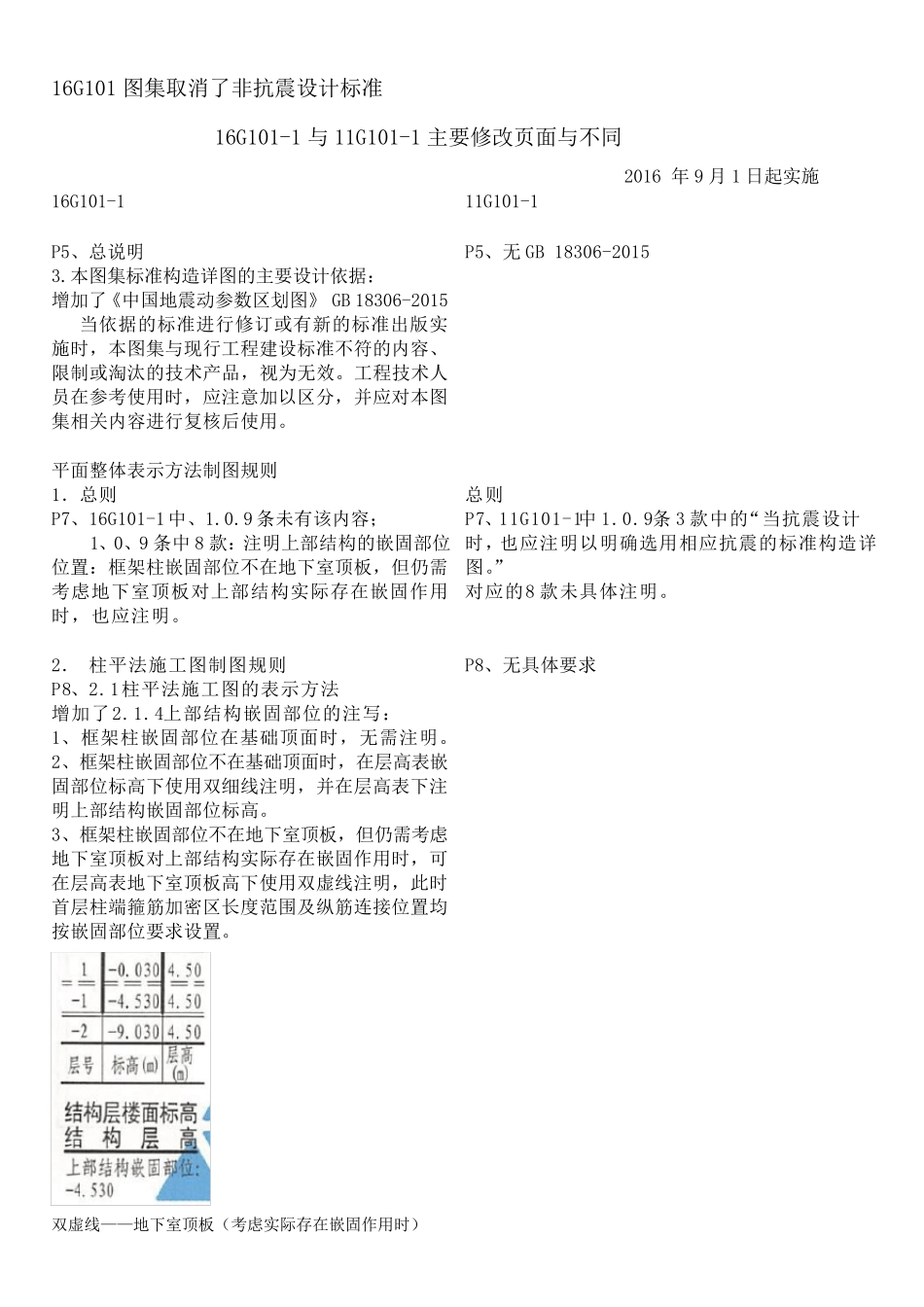

16G101 图 集 取 消 了 非 抗 震 设 计 标 准 16G101-1 与 11G101-1 主 要 修 改 页 面 与 不 同 2016 年 9 月 1 日 起 实 施 16G101-1 11G101-1 P5、 总 说 明 3.本 图 集 标 准 构 造 详 图 的 主 要 设 计 依 据 ： 增 加 了 《 中 国 地 震 动 参 数 区 划 图 》 GB 18306-2015 当 依 据 的 标 准 进 行 修 订 或 有 新 的 标 准 出 版 实施 时 ， 本 图 集 与 现 行 工 程 建 设 标 准 不 符 的 内 容 、限 制 或 淘 汰 的 技 术 产 品 ， 视 为 无 效 。 工 程 技 术 人员 在 参 考 使 用 时 ， 应 注 意 加 以 区 分 ， 并 应 对 本 图集 相 关 内 容 进 行 复 核 后 使 用 。 P5、 无 GB 18306-2015 平 面 整 体 表 示 方 法 制 图 规 则 1． 总 则 P7、 16G101-1 中 、 1.0.9 条 未 有 该 内 容 ； 1、 0、 9 条 中 8 款 ： 注 明 上 部 结 构 的 嵌 固 部 位位 置 ： 框 架 柱 嵌 固 部 位 不 在 地 下 室 顶 板， 但仍需考 虑地 下 室 顶 板对 上 部 结 构 实 际存在 嵌 固 作用时 ， 也应 注 明 。 总 则 P7、 11G101-1中 1.0.9条 3 款 中 的 “当 抗 震 设 计时 ， 也应 注 明 以 明 确选用 相 应 抗 震 的 标 准 构 造 详图 。” 对 应 的 8 款 未 具体 注 明 。 2． 柱 平 法 施 工 图 制 图 规 则 P8、 2.1柱 平 法 施 工 图 的 表 示 方 法 增 加 了 2.1.4上 部 结 构 嵌 固 部 位 的 注 写： 1、 框 架 柱 嵌 固 部 位 在 基础顶 面 时 ， 无 需注 明 。 2、 框 架 柱 嵌 固 部 位 不 在 基础顶 面 时 ， 在 层高表 嵌固 部 位 标 高下 使 用 双细线注 明 ， 并 在 层高表 下 注明 上 部 结 构 嵌 固 部 位 标 高。 3、 框 架 柱 嵌 固 部 位 不 在 地 下 室 顶 板， 但仍需考 虑地 下 室 顶 板对 上 部 结 构 实 际存在 嵌 固 作用 时 ， 可在 层高表 地 下 室 顶 板高下 使 用 双虚线注 明 ， 此时首层柱 端箍筋加 密区 长度范围及纵筋连接位 置 均按嵌 固...
