1760河北冀滦纸业长网八缸造纸机技术说明VIP免费

1760河北冀滦纸业长网八缸造纸机技术说明_第1页

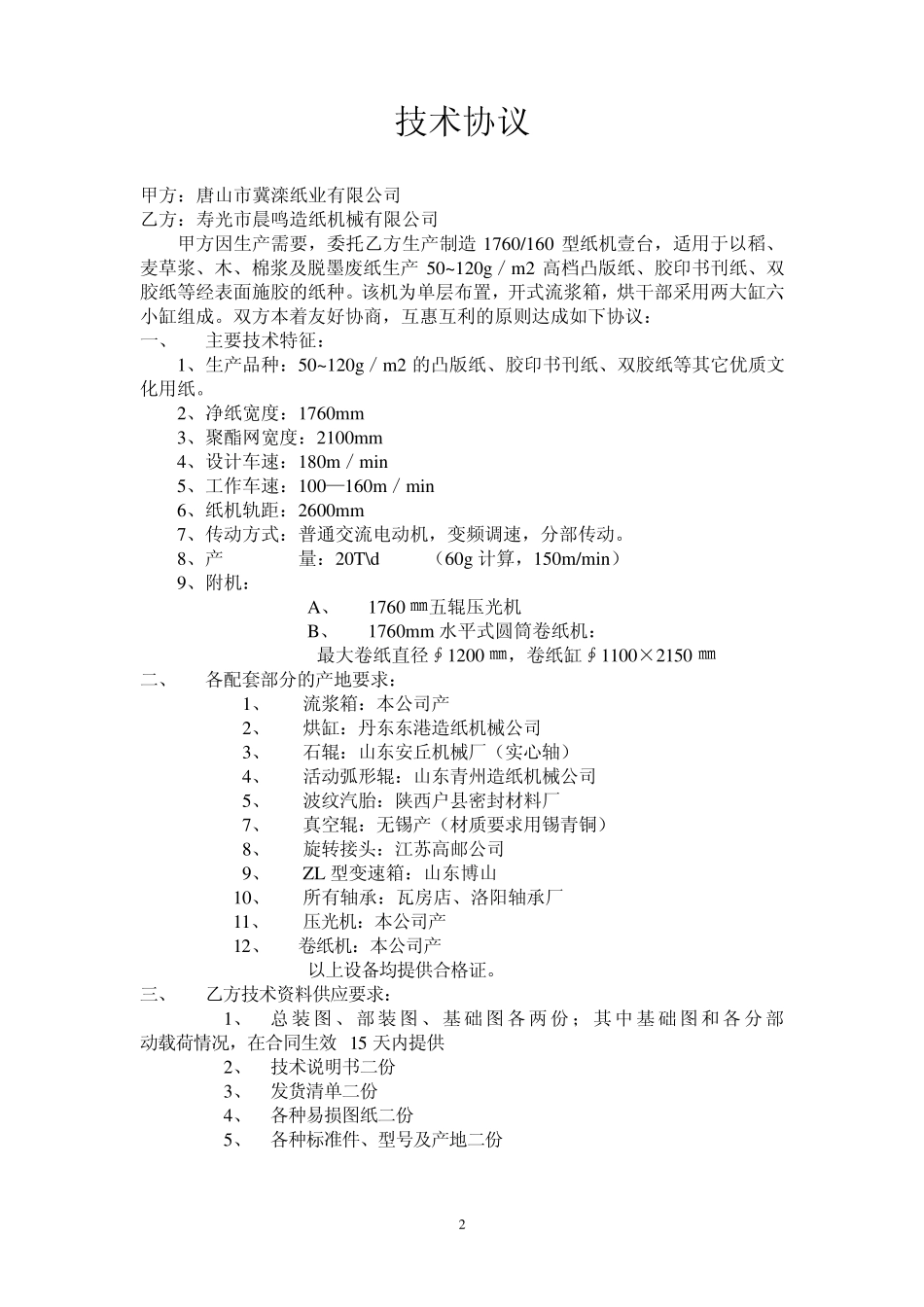

1760河北冀滦纸业长网八缸造纸机技术说明_第2页

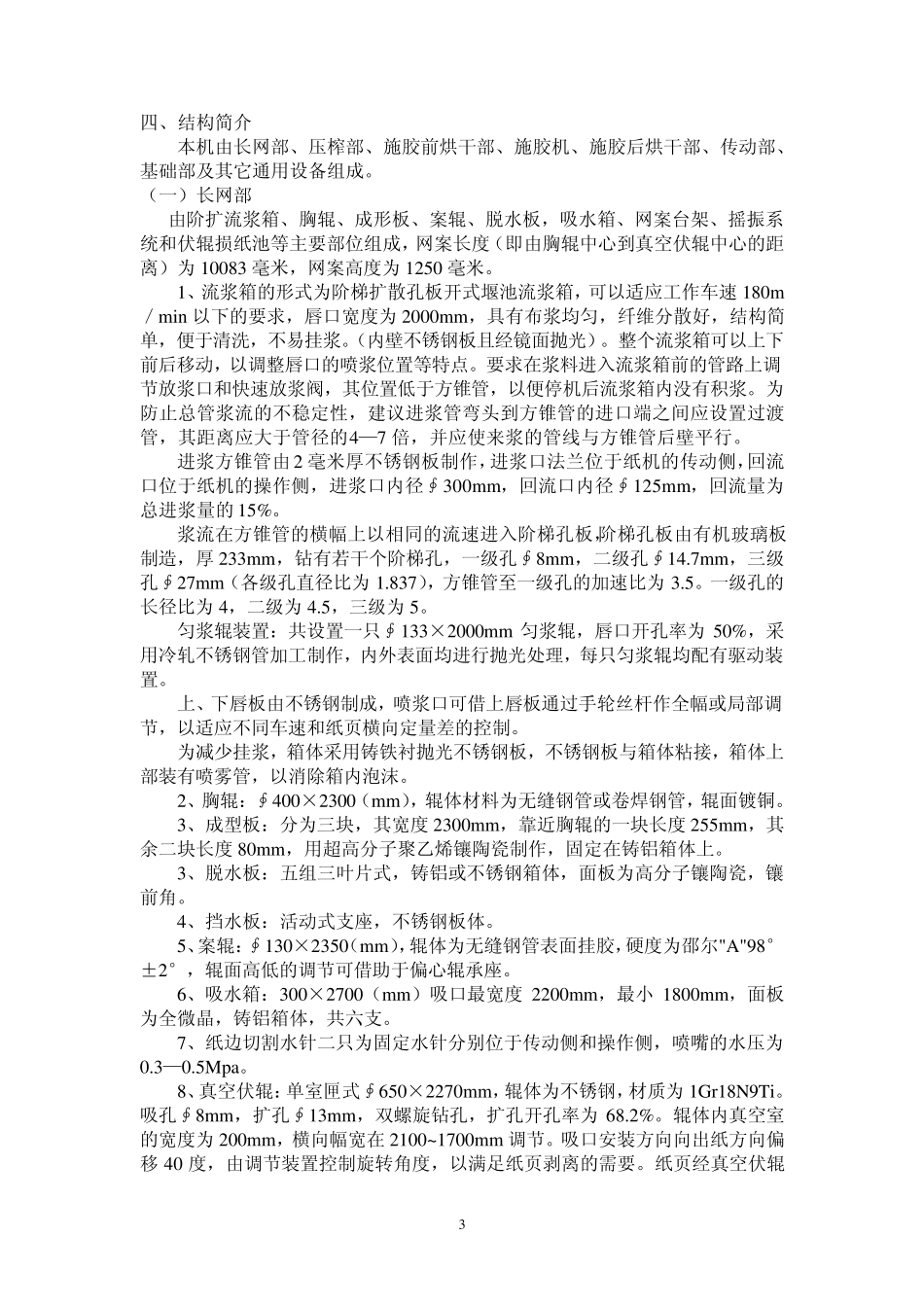

1760河北冀滦纸业长网八缸造纸机技术说明_第3页
1 1760mm/160min型长网八缸(施胶)造纸机 供货范围及技术说明 寿光市晨鸣造纸机械有限公司 2 技术协议 甲方:唐山市冀滦纸业有限公司 乙方:寿光市晨鸣造纸机械有限公司 甲方因生产需要,委托乙方生产制造 1760/160 型纸机壹台,适用于以稻、麦草浆、木、棉浆及脱墨废纸生产 50~120g/m2 高档凸版纸、胶印书刊纸、双胶纸等经表面施胶的纸种。该机为单层布置,开式流浆箱,烘干部采用两大缸六小缸组成。双方本着友好协商,互惠互利的原则达成如下协议: 一、 主要技术特征: 1、生产品种:50~120g/m2 的凸版纸、胶印书刊纸、双胶纸等其它优质文化用纸。 2、净纸宽度:1760mm 3、聚酯网宽度:2100mm 4、设计车速:180m/min 5、工作车速:100—160m/min 6、纸机轨距:2600mm 7、传动方式:普通交流电动机,变频调速,分部传动。 8、产 量:20T\d (60g 计算,150m/min) 9、附机: A、 1760 ㎜五辊压光机 B、 1760mm 水平式圆筒卷纸机: 最大卷纸直径∮1200 ㎜,卷纸缸∮1100×2150 ㎜ 二、 各配套部分的产地要求: 1、 流浆箱:本公司产 2、 烘缸:丹东东港造纸机械公司 3、 石辊:山东安丘机械厂(实心轴) 4、 活动弧形辊:山东青州造纸机械公司 5、 波纹汽胎:陕西户县密封材料厂 7、 真空辊:无锡产(材质要求用锡青铜) 8、 旋转接头:江苏高邮公司 9、 ZL 型变速箱:山东博山 10、 所有轴承:瓦房店、洛阳轴承厂 11、 压光机:本公司产 12、 卷纸机:本公司产 以上设备均提供合格证。 三、 乙方技术资料供应要求: 1、 总 装 图 、部 装 图 、基 础 图 各两 份 ; 其中 基 础 图和 各 分部 动载荷情况,在合同生效 15 天内提供 2、 技术说明书二份 3、 发货清单二份 4、 各种易损图纸二份 5、 各种标准件、型号及产地二份 3 四、结构简介 本机由长网部、压榨部、施胶前烘干部、施胶机、施胶后烘干部、传动部、基础部及其它通用设备组成。 (一)长网部 由阶扩流浆箱、胸辊、成形板、案辊、脱水板,吸水箱、网案台架、摇振系统和伏辊损纸池等主要部位组成,网案长度(即由胸辊中心到真空伏辊中心的距离)为 10083 毫米,网案高度为 1250 毫米。 1、流浆箱的形式为阶梯扩散孔板开式堰池流浆箱,可以适应工作车速 180m/min 以下的要求,唇口宽度为 2000mm,具有布浆均匀,纤维分散好,结构简单,便于清洗,不易挂浆。(内壁不...
