18650单电芯规格书VIP免费

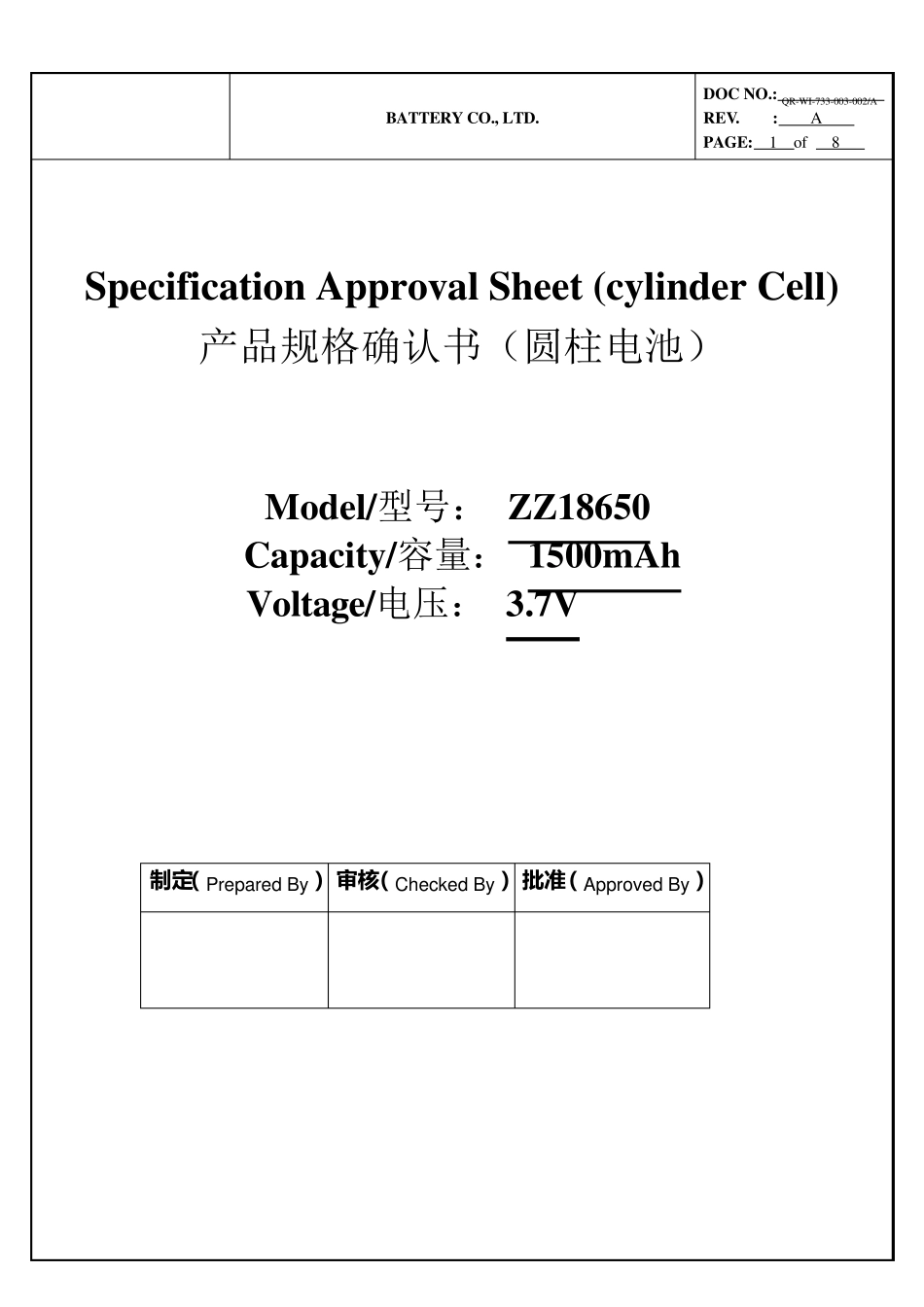

18650单电芯规格书_第1页
1/8
18650单电芯规格书_第2页
2/8
18650单电芯规格书_第3页
3/8
BATTERY CO., LTD. DOC NO.: QR-WI-733-003-002/A REV. : A PAGE: 1 o f 8 Specification Approv al Sheet (cy linder Cell) 产品规格确认书(圆柱电池) Model/型号: ZZ18650 Capacity /容量: 1500mAh Voltage/电压: 3.7V 制 定( Prepared By) 审 核 ( Checked By) 批 准 ( Approv ed By) DOC NO.: QR-WI-733-003-002/A REV. : A PAGE: 2 of 8 1.0 基本特性Basic performance 型号 Model BJ18650P 外壳材质 Can Material 镀镍钢 Nickel-plated steel 标称容量 NominalCapacity ,(0.2C5A) 1300mAh 额定电压 Nominal Voltage 3.70V 充电截止电压 Max Charge Voltage 4.20 V 放电终止电压 Discharge Cut-off Voltage 2.80V 最大充电电流 Max. Charge Current 1C5A 标准持续放电流Standard Discharge Current 10C5A(最大15C5A) 最大瞬间放电电流 Max. Discharge Curent 20 C5A 电池最大直径(光壳) Max. Diameter 18.5 mm 电池最大高度(光壳) Max. Height 66mm 电池重量 (Approx.) Weight (Approx.) 约36g 内阻(Max, at 1000Hz.) Cell Impedance ≤16mΩ (充电态) 充电方法 Charge Method 标准 Standard 0.2C5A×7.5hrs 快速 Quick 1 C5A×2.5hrs. 操 作 温 度 Operating Temperature 充电 Charge 0℃~45℃ 32oF~113oF 放电 Discharge -20℃~60℃ -4oF~140oF 贮存 Storage -10℃~45℃ 14oF~113oF 2.0 外 形 图 figure 2.1 结 构 图 Structure 3.0 主要放电曲线 Mainly capability graph BJ18650P-1300mAh 15C Discharge Cruve BJ18650P-1300mAh 1C Charge Cruve BJ18650P-1300mAh 13C Cycle Life BJ18650P-1300mAh -20℃ Discharge Cruve DOC NO.: QR-WI-733-003-002/A REV. : A PAGE: 3 of 8 4.0 电 池 性 能 Characteristic 若没有特别说明,电池在做各项试验前,均需在86KPa~106 KPa大气压,环境温度20℃±5℃,相对湿度为45%~75%的条件下,以 0.2C5A 恒流放电至终止电压2.8V,并在收到产品两周内进行以下试验。 Without special instructions, the following tests should be done under the condition of : temperature(20℃±5℃), atmospheric pressure (86KPa~106 Kpa), rela...
