18650锂电池组技术规格书VIP免费

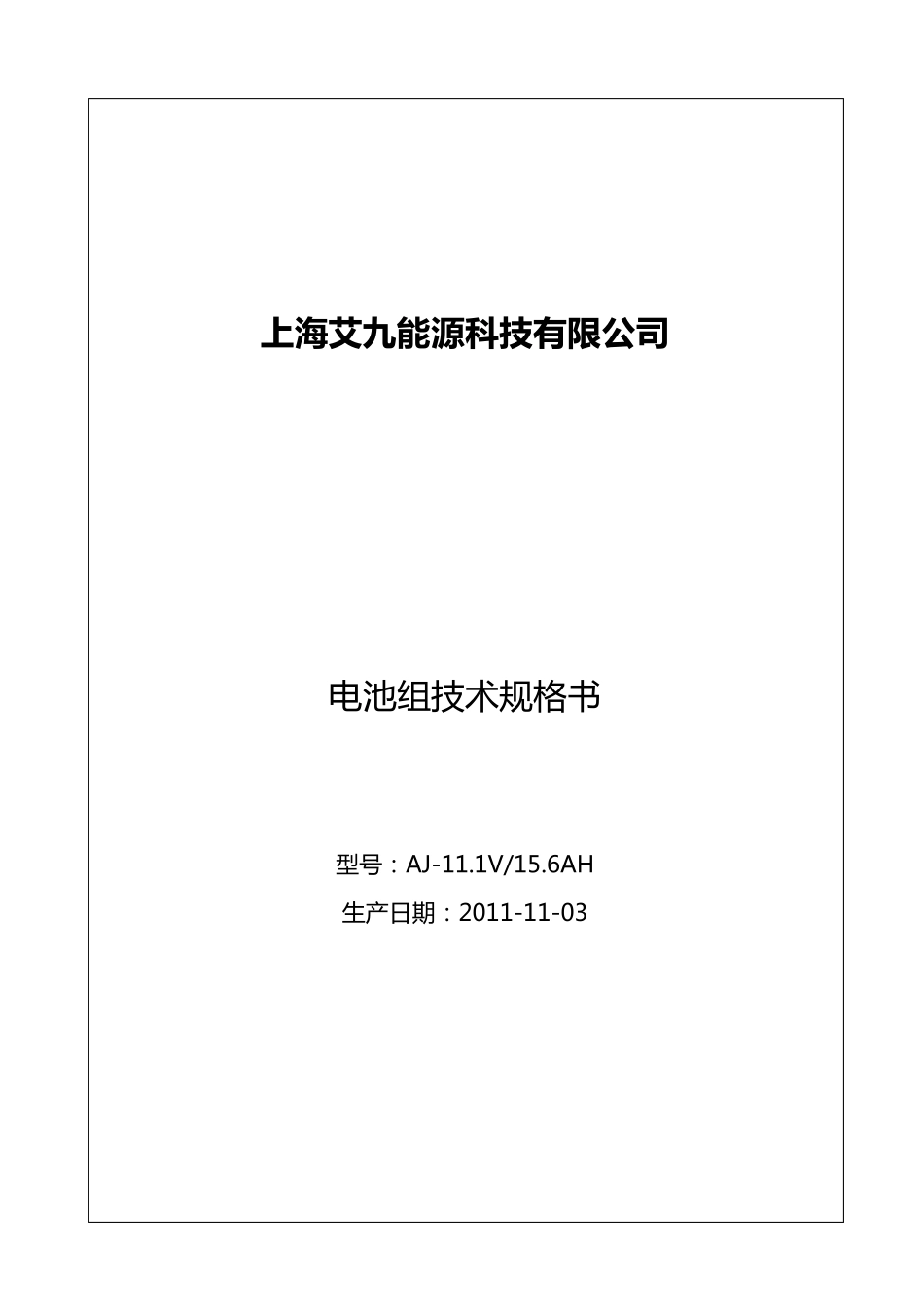

18650锂电池组技术规格书_第1页
1/8

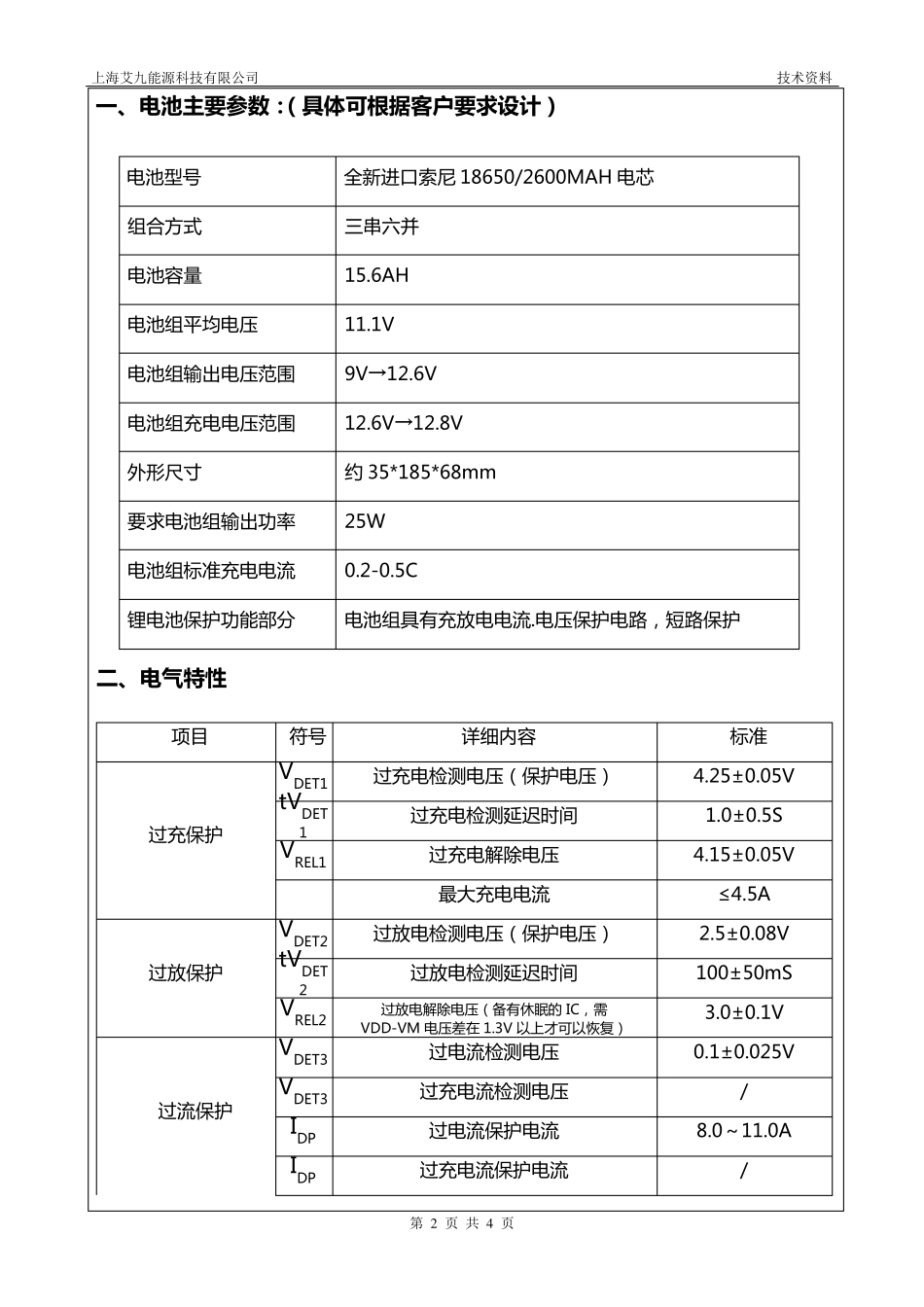

18650锂电池组技术规格书_第2页
2/8

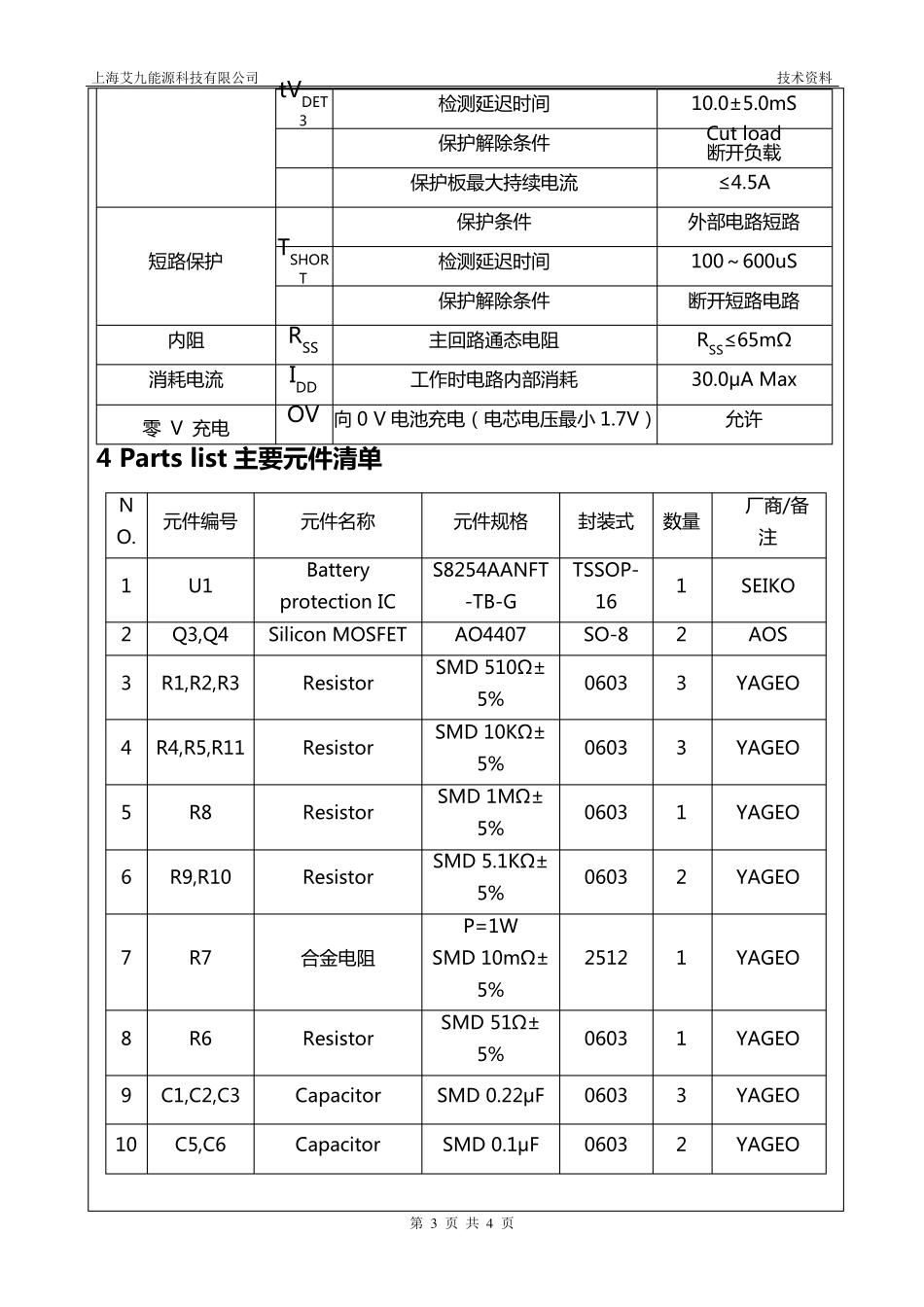

18650锂电池组技术规格书_第3页
3/8
上海艾九能源科技有限公司 电 池 组 技 术 规 格 书 型号:AJ-11.1V/15.6AH 生产日期:2011-11-03 上海艾九能源科技有限公司 技术资料 第 2 页 共 4 页 一 、电池主要参数:(具体可根据客户要求设计) 二、电气特性 项 目 符 号 详 细 内 容 标 准 过 充 保 护 VDET1 过 充 电 检 测 电 压 ( 保 护 电 压 ) 4.25±0.05V tVDET1 过 充 电 检 测 延 迟 时 间 1.0±0.5S VREL1 过 充 电 解 除 电 压 4.15±0.05V 最 大 充 电 电 流 ≤4.5A 过 放 保 护 VDET2 过 放 电 检 测 电 压 ( 保 护 电 压 ) 2.5±0.08V tVDET2 过 放 电 检 测 延 迟 时 间 100±50mS VREL2 过 放 电 解 除 电 压 ( 备 有 休 眠 的IC, 需 VDD-VM 电 压 差 在 1.3V 以 上 才 可 以 恢 复 ) 3.0±0.1V 过 流 保 护 VDET3 过 电 流 检 测 电 压 0.1±0.025V VDET3 过 充 电 流 检 测 电 压 / IDP 过 电 流 保 护 电 流 8.0~ 11.0A IDP 过 充 电 流 保 护 电 流 / 电 池 型 号 全 新 进 口 索 尼 18650/2600MAH 电 芯 组 合 方 式 三串 六 并 电 池 容 量 15.6AH 电 池 组 平 均 电 压 11.1V 电 池 组 输 出 电 压 范 围 9V→12.6V 电 池 组 充 电 电 压 范 围 12.6V→12.8V 外形尺寸 约 35*185*68mm 要求电 池 组 输 出 功率 25W 电 池 组 标 准 充 电 电 流 0.2-0.5C 锂电 池 保 护 功能部分 电 池 组 具有 充 放 电 电 流 .电 压 保 护 电 路, 短路保 护 上海艾九能源科技有限公司 技术资料 第 3 页 共 4 页 tVDET3 检 测 延 迟 时 间 10.0±5.0mS 保 护 解 除 条 件 Cut load 断 开 负 载 保 护 板 最 大 持 续 电 流 ≤4.5A 短 路 保 护 保 护 条 件 外 部 电 路 短 路 TSHORT 检 测 延 迟 时 间 100~ 600uS 保 护 解 除 条 件 断 开 短 路 电 路 内 阻 RSS 主回 路 通 态 电 阻 RSS≤65mΩ 消 耗 电 流 IDD 工 作 时 电 路 内 部 消 耗 30.0μA Max 零 V 充 电 OV 向 0 V 电 池 充 电 ( 电 芯 电 压 最 小 1.7V) 允 许 4 Parts list...
