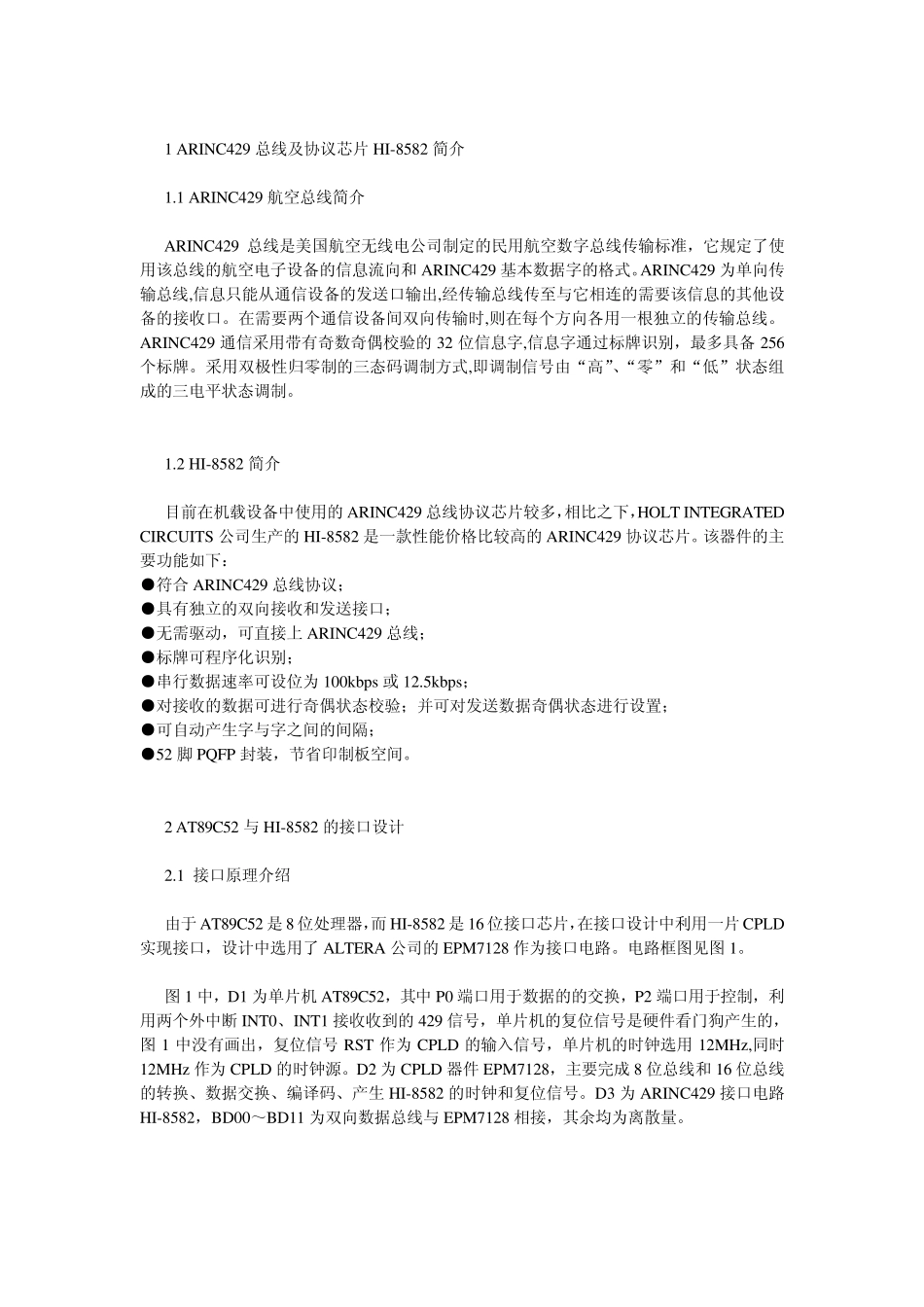

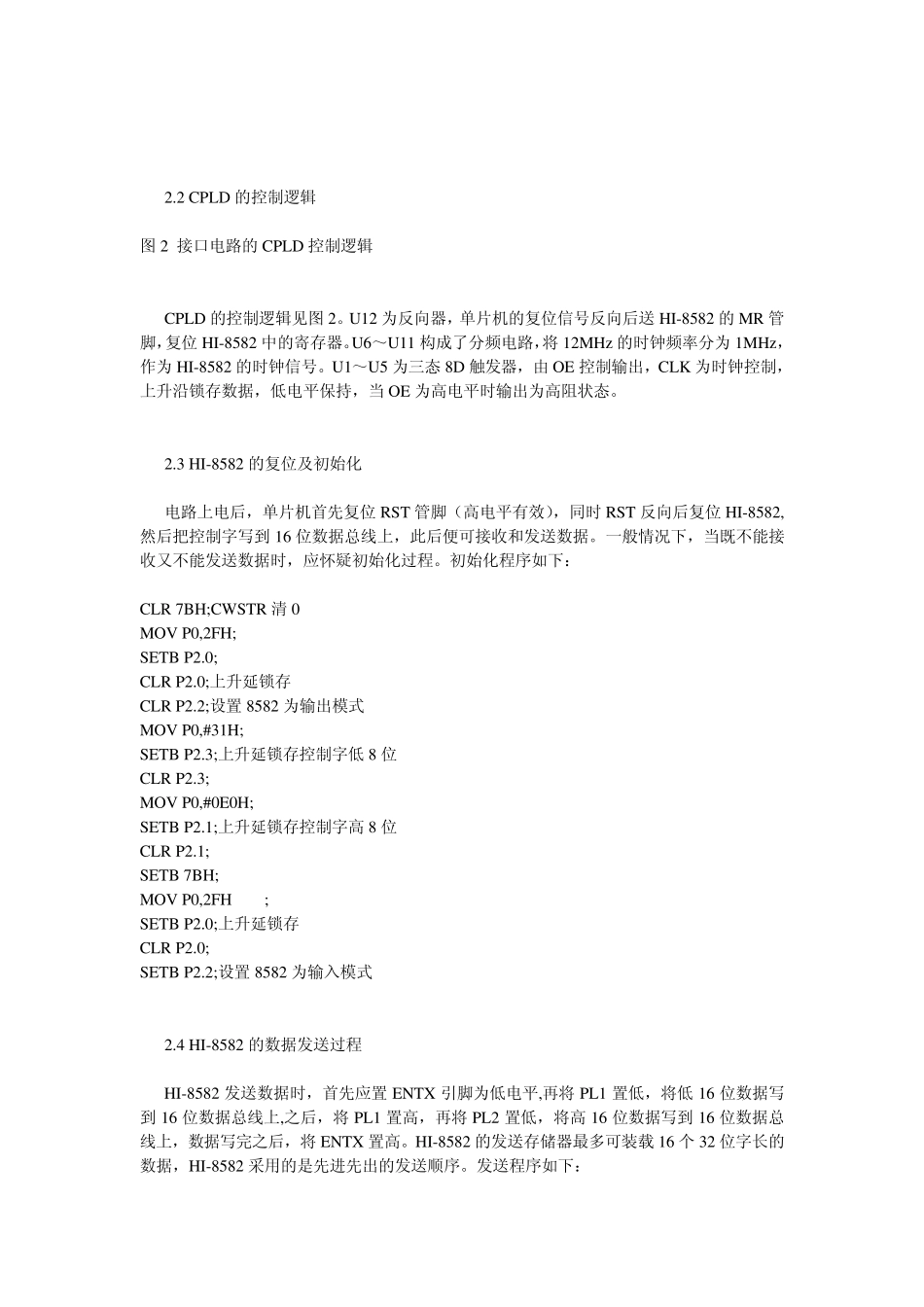

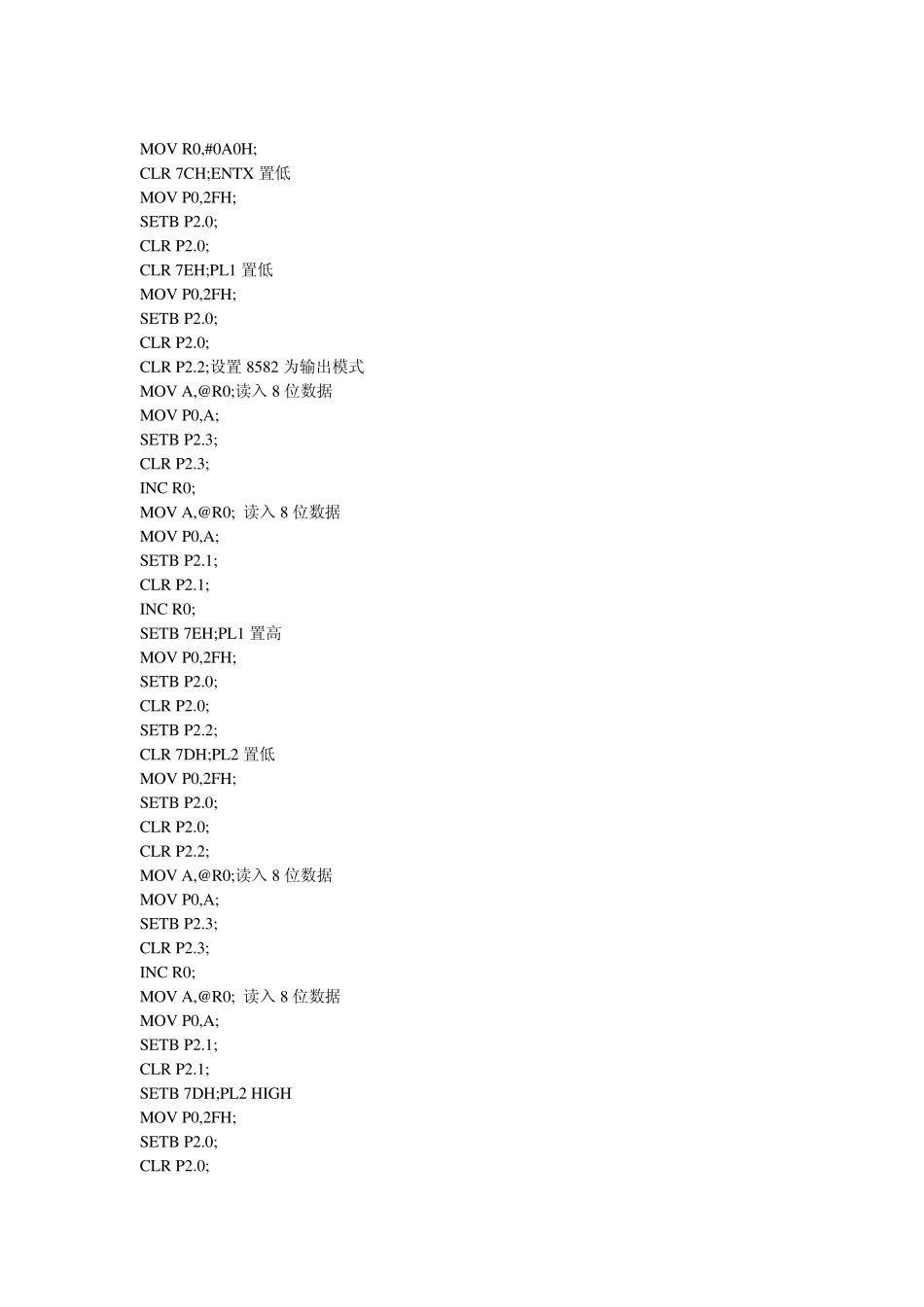

1 ARINC429 总线及协议芯片HI-8582 简介 1.1 ARINC429 航空总线简介 ARINC429 总线是美国航空无线电公司制定的民用航空数字总线传输标准，它规定了使用该总线的航空电子设备的信息流向和ARINC429 基本数据字的格式。ARINC429 为单向传输总线,信息只能从通信设备的发送口输出,经传输总线传至与它相连的需要该信息的其他设备的接收口。在需要两个通信设备间双向传输时,则在每个方向各用一根独立的传输总线。ARINC429 通信采用带有奇数奇偶校验的32 位信息字,信息字通过标牌识别，最多具备256个标牌。采用双极性归零制的三态码调制方式,即调制信号由“高”、“零”和“低”状态组成的三电平状态调制。 1.2 HI-8582 简介 目前在机载设备中使用的ARINC429 总线协议芯片较多，相比之下，HOLT INTEGRATED CIRCUITS 公司生产的HI-8582 是一款性能价格比较高的ARINC429 协议芯片。该器件的主要功能如下： ●符合 ARINC429 总线协议； ●具有独立的双向接收和发送接口； ●无需驱动，可直接上 ARINC429 总线； ●标牌可程序化识别； ●串行数据速率可设位为100kbps 或 12.5kbps； ●对接收的数据可进行奇偶状态校验；并可对发送数据奇偶状态进行设置； ●可自动产生字与字之间的间隔； ●52 脚 PQFP 封装，节省印制板空间。 2 AT89C52 与HI-8582 的接口设计 2.1 接口原理介绍 由于 AT89C52 是8 位处理器，而 HI-8582 是16 位接口芯片，在接口设计中利用一片CPLD实现接口，设计中选用了ALTERA 公司的EPM7128 作为接口电路。电路框图见图 1。 图 1 中，D1 为单片机 AT89C52，其中 P0 端口用于数据的的交换，P2 端口用于控制，利用两个外中断 INT0、INT1 接收收到的429 信号，单片机的复位信号是硬件看门狗产生的，图 1 中没有画出，复位信号RST 作为CPLD 的输入信号，单片机的时钟选用12MHz,同时12MHz 作为CPLD 的时钟源。D2 为CPLD 器件 EPM7128，主要完成 8 位总线和16 位总线的转换、数据交换、编译码、产生 HI-8582 的时钟和复位信号。D3 为ARINC429 接口电路HI-8582，BD00～BD11 为双向数据总线与EPM7128 相接，其余均为离散量。 2.2 CPLD 的控制逻辑 图2 接口电路的CPLD 控制逻辑 CPLD 的控制逻辑见图2。U12 为反向器，单片机的复位信号反向后送 HI-8582 的MR 管脚，复位 HI-8582 中的寄存器。U6～U11 构成了分频电路，将 12MHz的时钟频率分为 1M...
