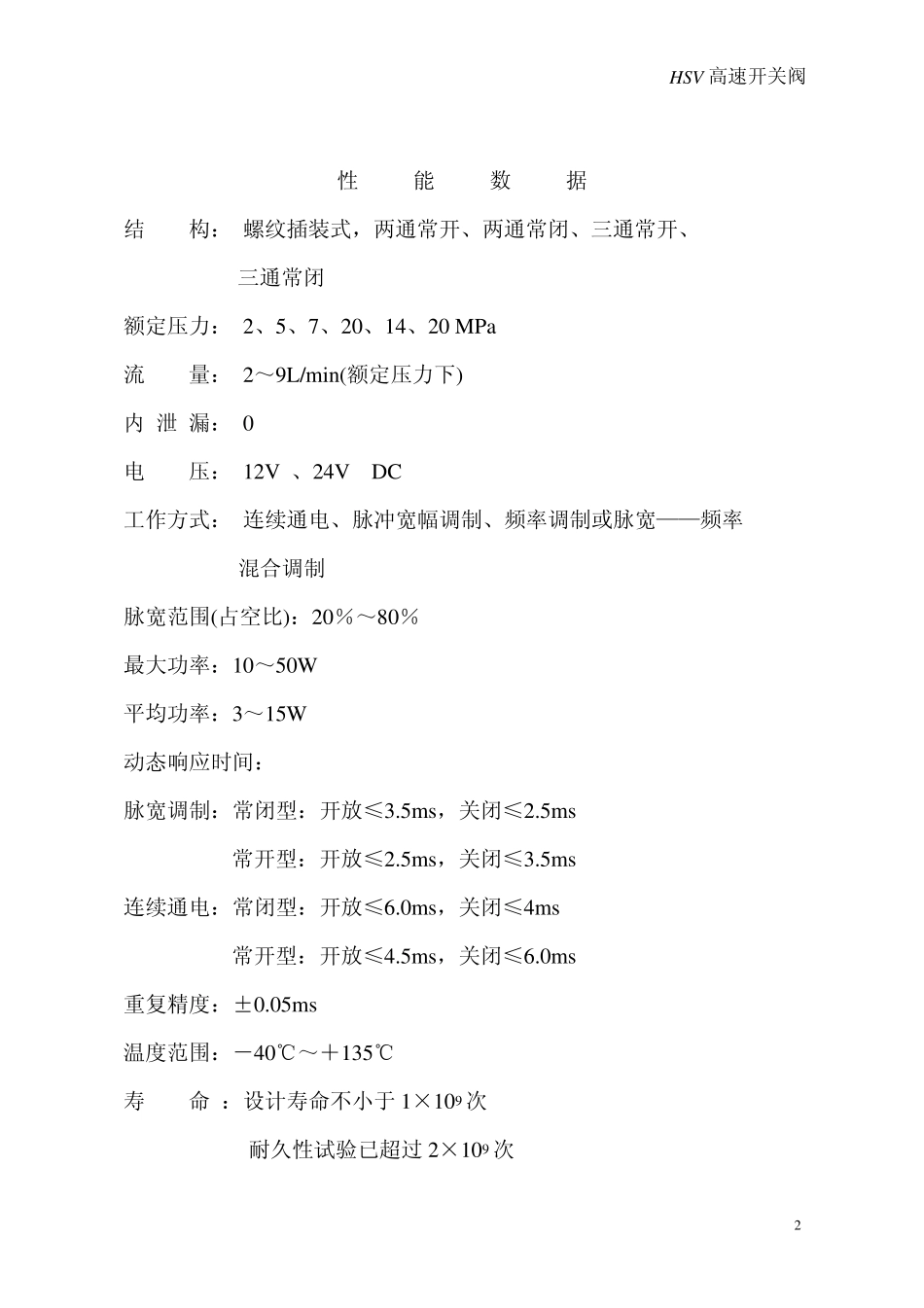

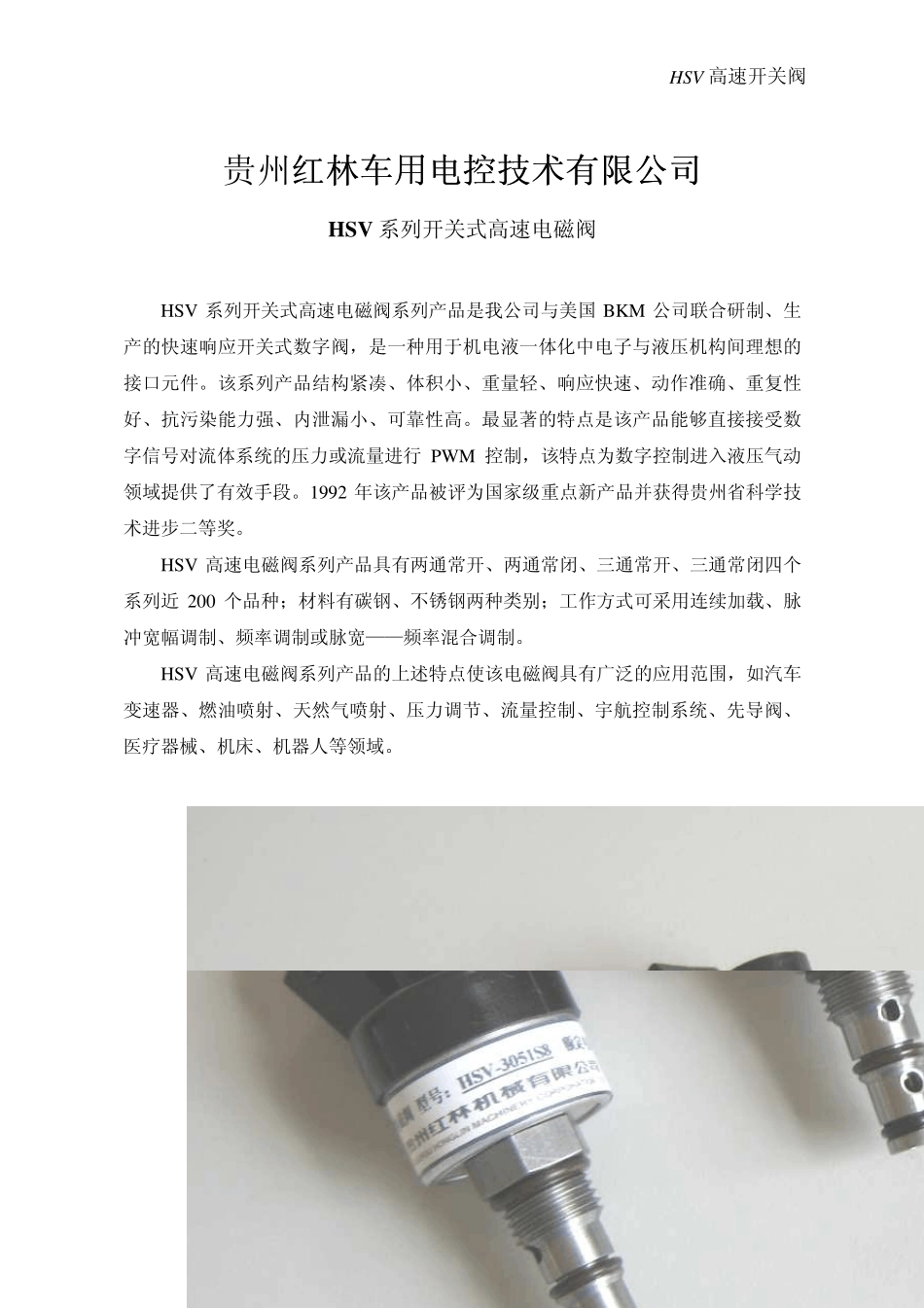

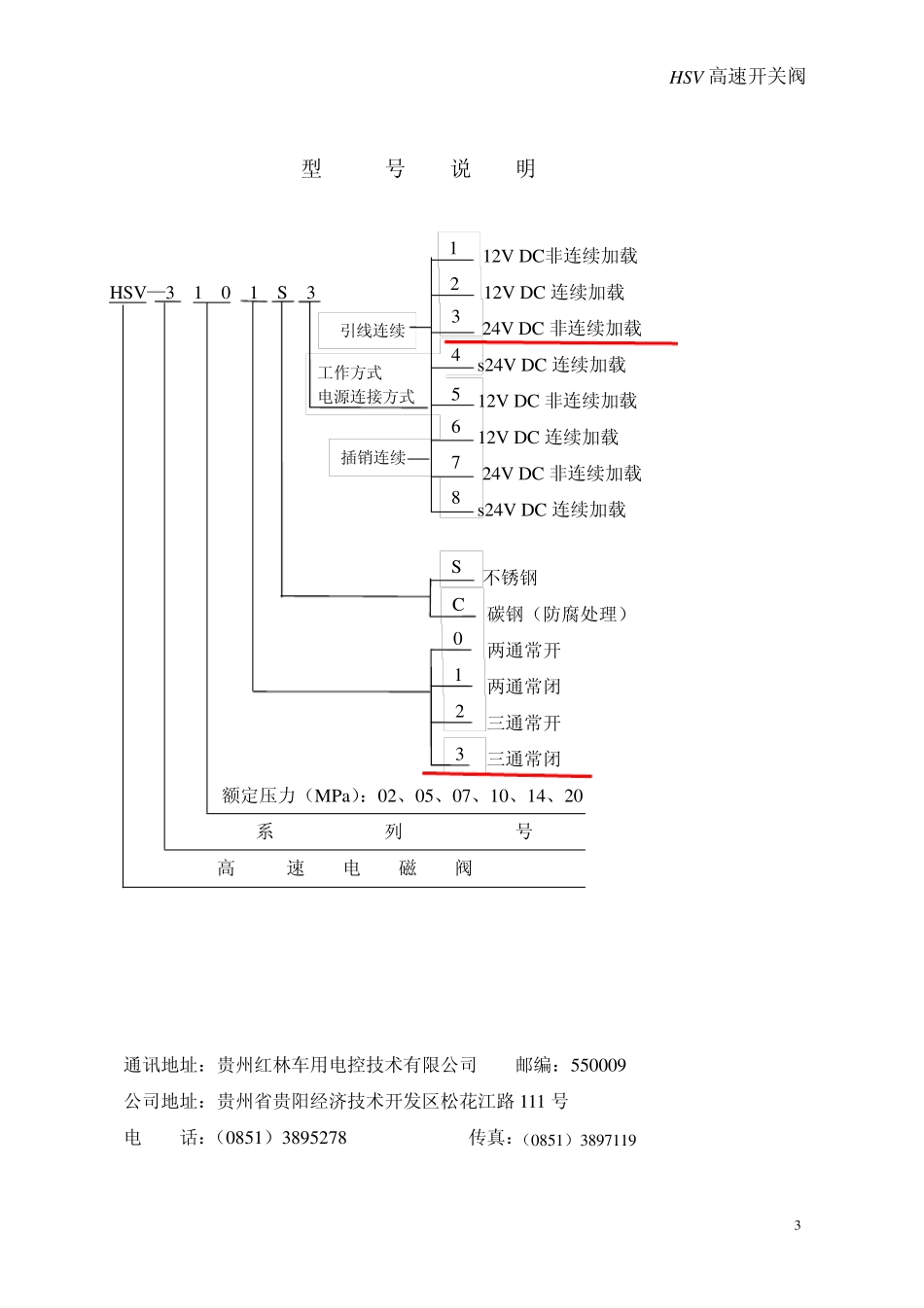

HSV 高速开关阀 1 贵州红林红林车用电控技术有限公司车用电控技术有限公司 HSV 系列开关式高速电磁阀 HSV 系列开关式高速电磁阀系列产品是我公司与美国 BKM 公司联合研制、生产的快速响应开关式数字阀，是一种用于机电液一体化中电子与液压机构间理想的接口元件。该系列产品结构紧凑、体积小、重量轻、响应快速、动作准确、重复性好、抗污染能力强、内泄漏小、可靠性高。最显著的特点是该产品能够直接接受数字信号对流体系统的压力或流量进行 PW M 控制，该特点为数字控制进入液压气动领域提供了有效手段。1992 年该产品被评为国家级重点新产品并获得贵州省科学技术进步二等奖。 HSV 高速电磁阀系列产品具有两通常开、两通常闭、三通常开、三通常闭四个系列近200 个品种；材料有碳钢、不锈钢两种类别；工作方式可采用连续加载、脉冲宽幅调制、频率调制或脉宽——频率混合调制。 HSV 高速电磁阀系列产品的上述特点使该电磁阀具有广泛的应用范围，如汽车变速器、燃油喷射、天然气喷射、压力调节、流量控制、宇航控制系统、先导阀、医疗器械、机床、机器人等领域。 HSV 高速开关阀 2 性 能 数 据 结 构： 螺纹插装式，两通常开、两通常闭、三通常开、 三通常闭 额定压力： 2、5、7、20、14、20 MPa 流 量： 2～9L/min(额定压力下) 内 泄 漏： 0 电 压： 12V 、24V DC 工作方式： 连续通电、脉冲宽幅调制、频率调制或脉宽——频率 混合调制 脉宽范围(占空比)：20％～80％ 最大功率：10～50W 平均功率：3～15W 动态响应时间： 脉宽调制：常闭型：开放≤3.5ms，关闭≤2.5ms 常开型：开放≤2.5ms，关闭≤3.5ms 连续通电：常闭型：开放≤6.0ms，关闭≤4ms 常开型：开放≤4.5ms，关闭≤6.0ms 重复精度：±0.05ms 温度范围：－40℃～＋135℃ 寿 命 ：设计寿命不小于 1×109 次 耐久性试验已超过 2×109 次 HSV 高速开关阀 3引线连续 工作方式 电源连接方式 插销连续 1 5 2 3 4 6 7 8 S C 0 1 2 3 型 号 说 明 12V DC非连续加载 HSV—3 1 0 1 S 3 12V DC 连续加载 24V DC 非连续加载 s24V DC 连续加载 12V DC 非连续加载 12V DC 连续加载 24V DC 非连续加载 s24V DC 连续加载 不锈钢 碳钢（防腐处理） 两通常开 两通常闭 三通常开 三通常闭 额定压力（MPa）：02、05、07、10、14、20 系 列 号 高 速 电 磁 阀 通讯地址：贵州红林车用电控技术有限公司 邮编：550009 公司地址：贵州省贵阳经济技术开发区松花江路 111 号 电 话：（0851）3895278 传真：（0851）3897119 HSV 高速开关阀 4 HSV 高速开关阀 5 HSV 高速开关阀 6
