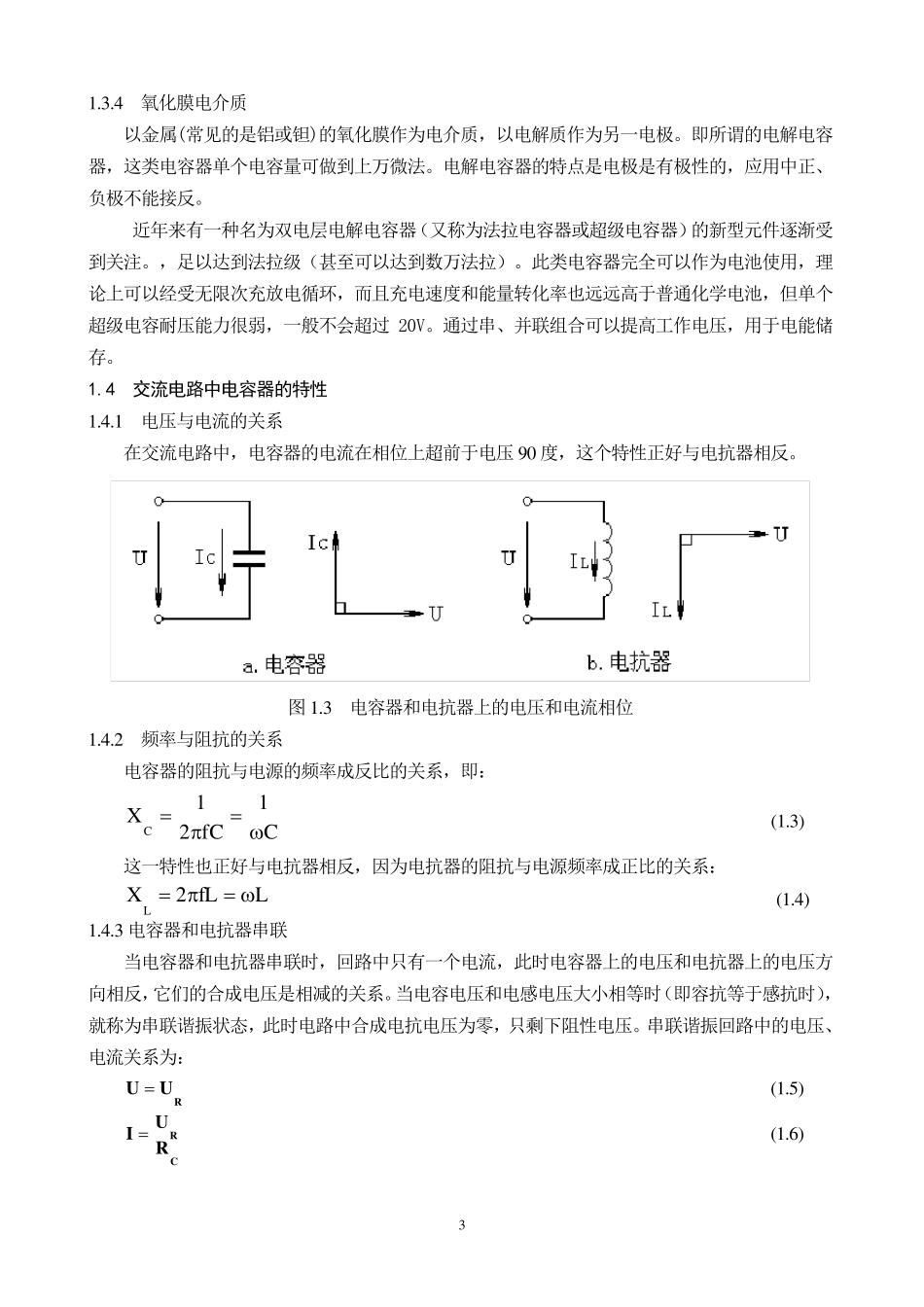

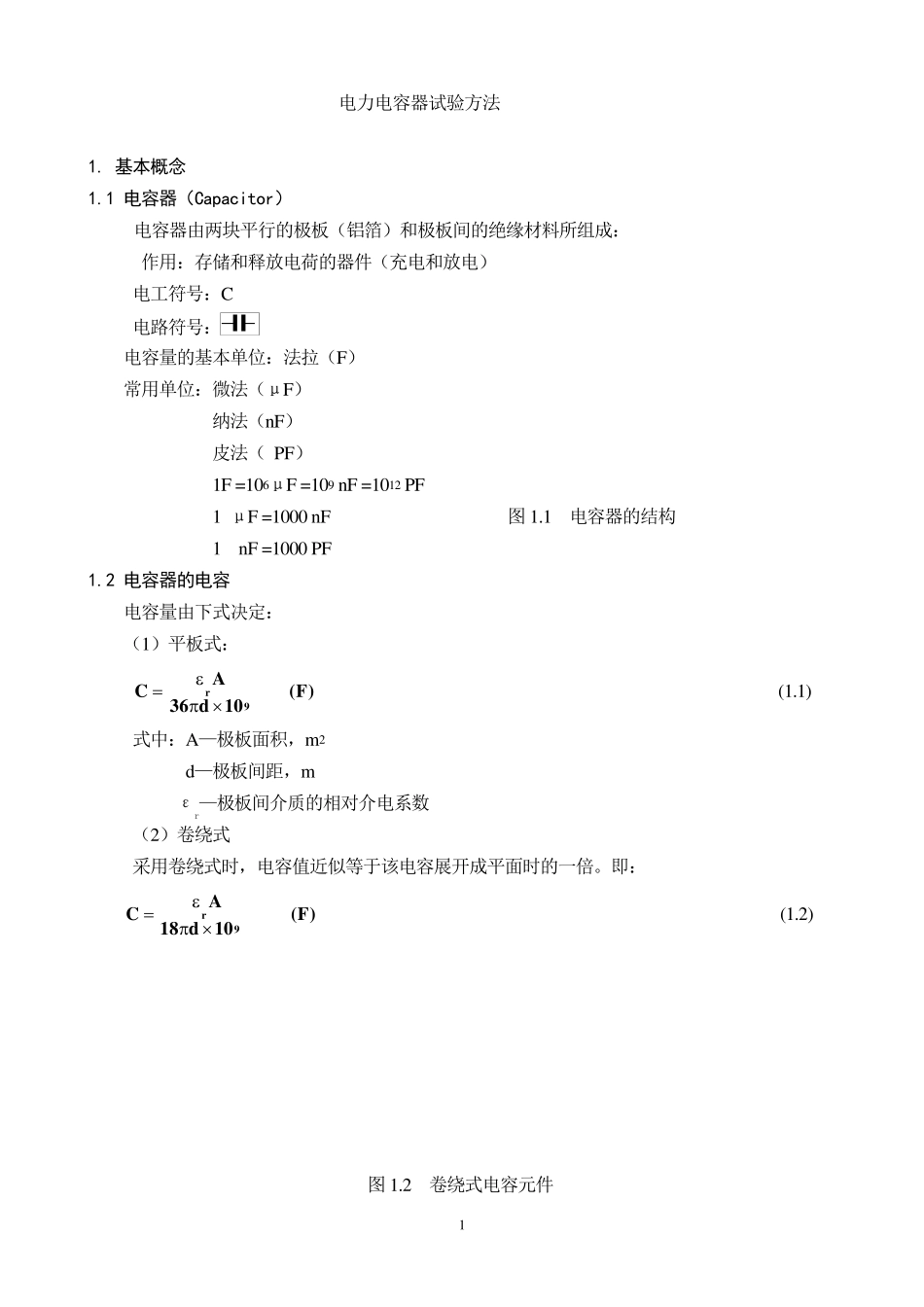

1 电力电容器试验方法 1. 基本概念 1.1 电容器（Capacitor） 电容器由两块平行的极板（铝箔）和极板间的绝缘材料所组成： 作用：存储和释放电荷的器件（充电和放电） 电工符号：C 电路符号： 电容量的基本单位：法拉（F） 常用单位：微法（μF） 纳法（nF） 皮法（ PF） 1F =106μF =109 nF =1012 PF 1 μF =1000 nF 图1.1 电容器的结构 1 nF =1000 PF 1.2 电容器的电容 电容量由下式决定： （1）平板式： )F(10d36AC9r (1.1) 式中：A—极板面积，m2 d—极板间距，m εr—极板间介质的相对介电系数 （2）卷绕式 采用卷绕式时，电容值近似等于该电容展开成平面时的一倍。即： )F(10d18AC9r (1.2) 图1.2 卷绕式电容元件 2 1.3 常用电介质的分类 1.3.1 气体电介质 (1) 气体电介质的相对介电常数非常接近1； (2) 电力电容器常用的气体电介质是六氟化硫（SF6）、氮气、空气等； SF6的特点： 击穿强度：是空气的2～3 倍。在0.3 MPa 下可与常温下的绝缘油匹敌； 灭弧能力：约为空气的100 倍； tanδ：在0.1 MPa 时<5×10-6 1.3.2 固体电介质 电力电容器中常用的固体电介质有如下几种： （1）电容器纸 优点：浸渍性好，成本低，效益高，可实现自动化生产。 缺点：线膨胀系数大，易变形，电容量稳定性差，容易老化，耐热性低（＜ 80℃），机械强度低。 （2）塑料薄膜 优点：耐电强度和机械强度高，体积电阻系数高，稳定性好。 缺点：难以浸渍，通过采取特殊的工艺，也可提高浸渍效果；或者做成干式电容器。 常用的塑料薄膜有：聚丙烯薄膜（简称 PP 膜）、聚脂薄膜等。 1.3.3 液体电介质 （1）天然液体电介质 变压器油、电容器油、电缆油、蓖麻油等矿物油和植物油。 （2）合成化合物 有异丙基联苯（IPB）、二芳基乙烷（PXE）、爱迪索油、二异丙基萘（KIS－400）、CPE 等等，种类较多。 电击穿强度：≥45 kV/2.5mm 表 1.1 常用介质的相对介电系数 材料名称 εr 材料名称 εr 材料名称 εr 真空 1 电容器纸 6.5 环氧树脂 3.8 空气 1.00058 油浸电容器纸 3.2～4.4 云母 4～7.5 六氟化硫 1.002 聚丙烯树脂 2.2～2.6 瓷 6～6.5 二氧化碳 1.00098 聚丙烯薄膜 2.0～2.1 胶木层纸 2.5～4 变压器油 2～2.2 聚四氟乙烯 2～2.2 石蜡 2.1～2.5 电容器油 2.1～2.3 聚氯乙烯 3～3.5 玻璃 5.5～10 三氯联苯 5.2 聚...
