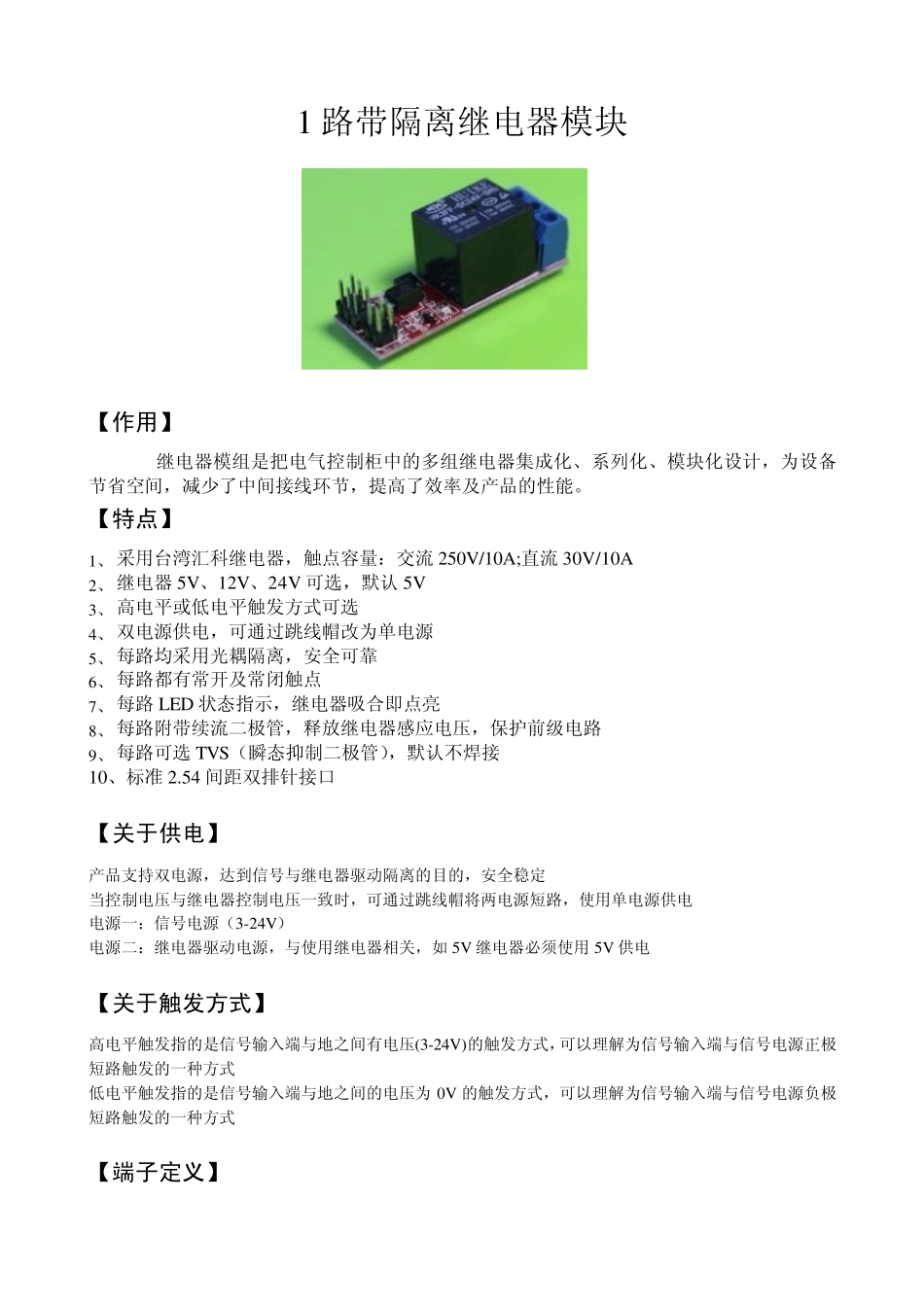

1 路带隔离继电器模块 【作用】 继电器模组是把电气控制柜中的多组继电器集成化、系列化、模块化设计，为设备节省空间，减少了中间接线环节，提高了效率及产品的性能
【特点】 1、 采用台湾汇科继电器，触点容量：交流 250V/10A;直流 30V/10A 2、 继电器5V、12V、24V 可选，默认 5V 3、 高电平或低电平触发方式可选 4、 双电源供电，可通过跳线帽改为单电源 5、 每路均采用光耦隔离，安全可靠 6、 每路都有常开及常闭触点 7、 每路LED 状态指示，继电器吸合即点亮 8、 每路附带续流二极管，释放继电器感应电压，保护前级电路 9、 每路可选 TVS（瞬态抑制二极管），默认不焊接 10、标准 2
54 间距双排针接口 【关于供电】 产品支持双电源，达到信号与继电器驱动隔离的目的，安全稳定 当控制电压与继电器控制电压一致时，可通过跳线帽将两电源短路，使用单电源供电 电源一：信号电源（3-24V） 电源二：继电器驱动电源，与使用继电器相关，如 5V 继电器必须使用 5V 供电 【关于触发方式】 高电平触发指的是信号输入端与地之间有电压(3-24V)的触发方式，可以理解为信号输入端与信号电源正极短路触发的一种方式 低电平触发指的是信号输入端与地之间的电压为 0V 的触发方式，可以理解为信号输入端与信号电源负极短路触发的一种方式 【端子定义】 单电源供电接线原理图： 【接法示意】 高电平触发方式原理图： 高电平触发方式接线示意： 低电平触发方式原理图： 低电平触发方式接线示意： 【型号表】 型号 JD1-5H JD1-5L JD2-5H JD2-5L JD4-5H JD4-5L JD8-5H JD8-5L 通道数 1 1 2 2 4 4 8 8 驱动电压 5V 5V 5V 5V 5V 5V 5V 5V 触发方式 高电平触发 低电平触发 高电平触发 低电平触发 高
