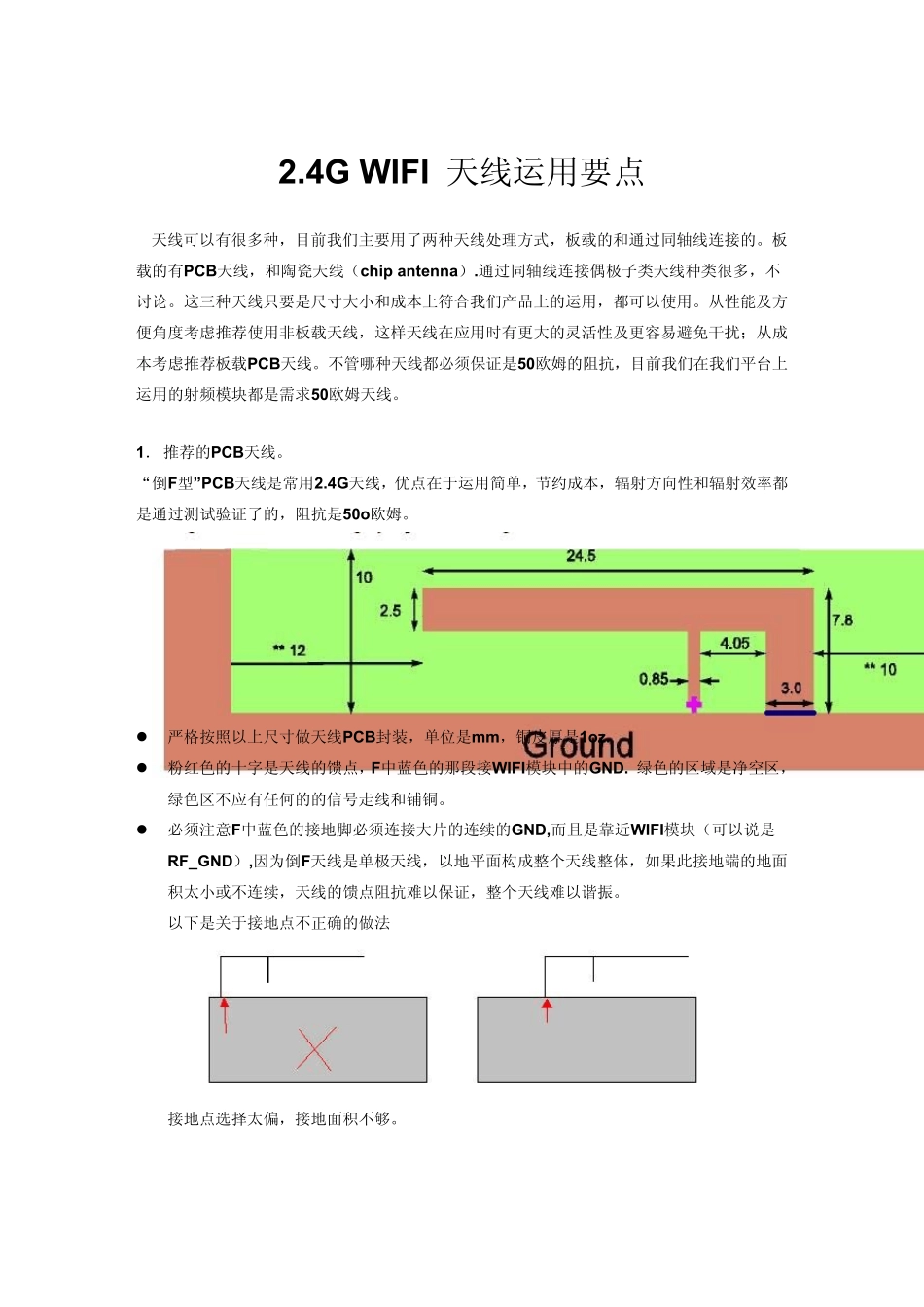

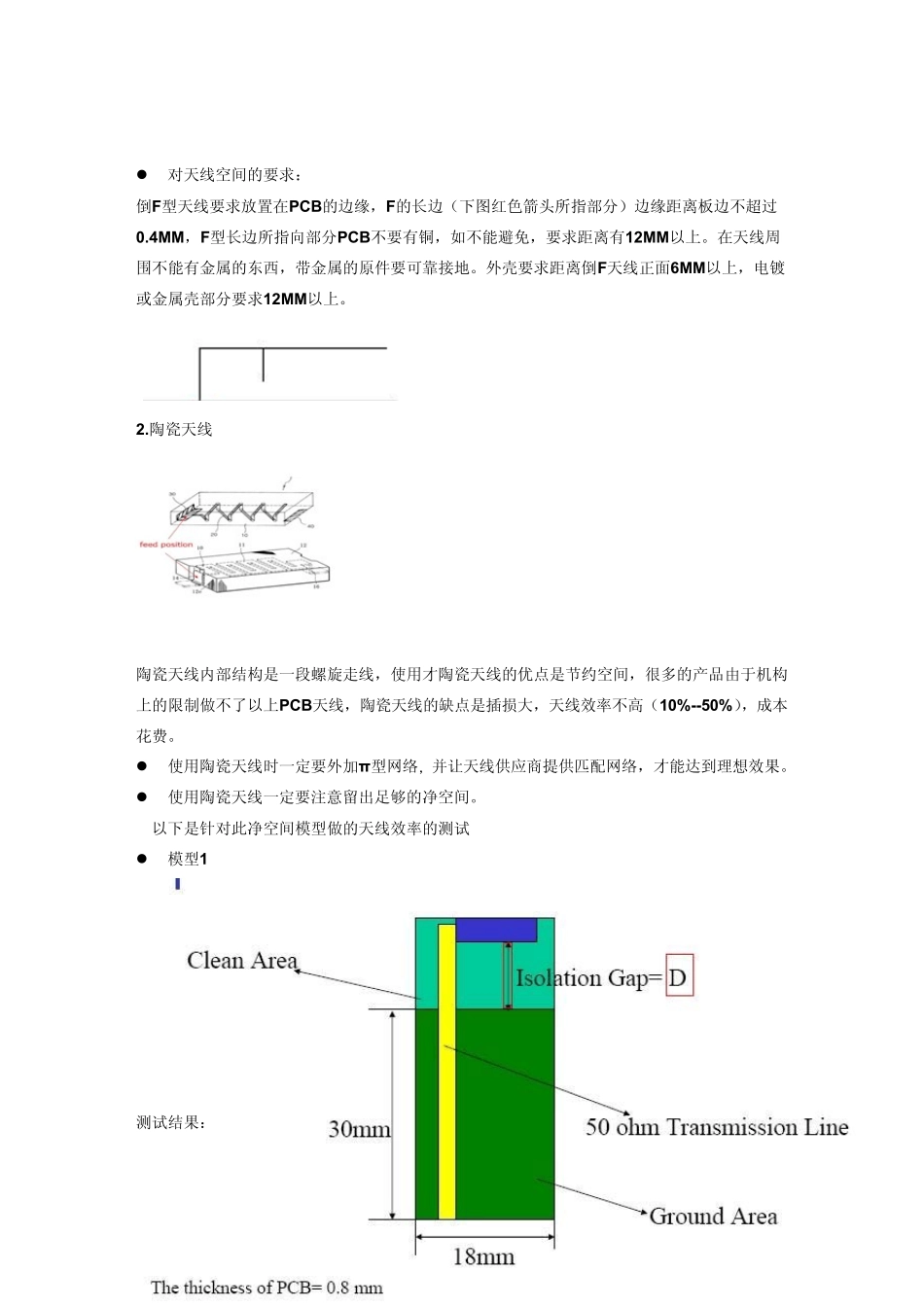

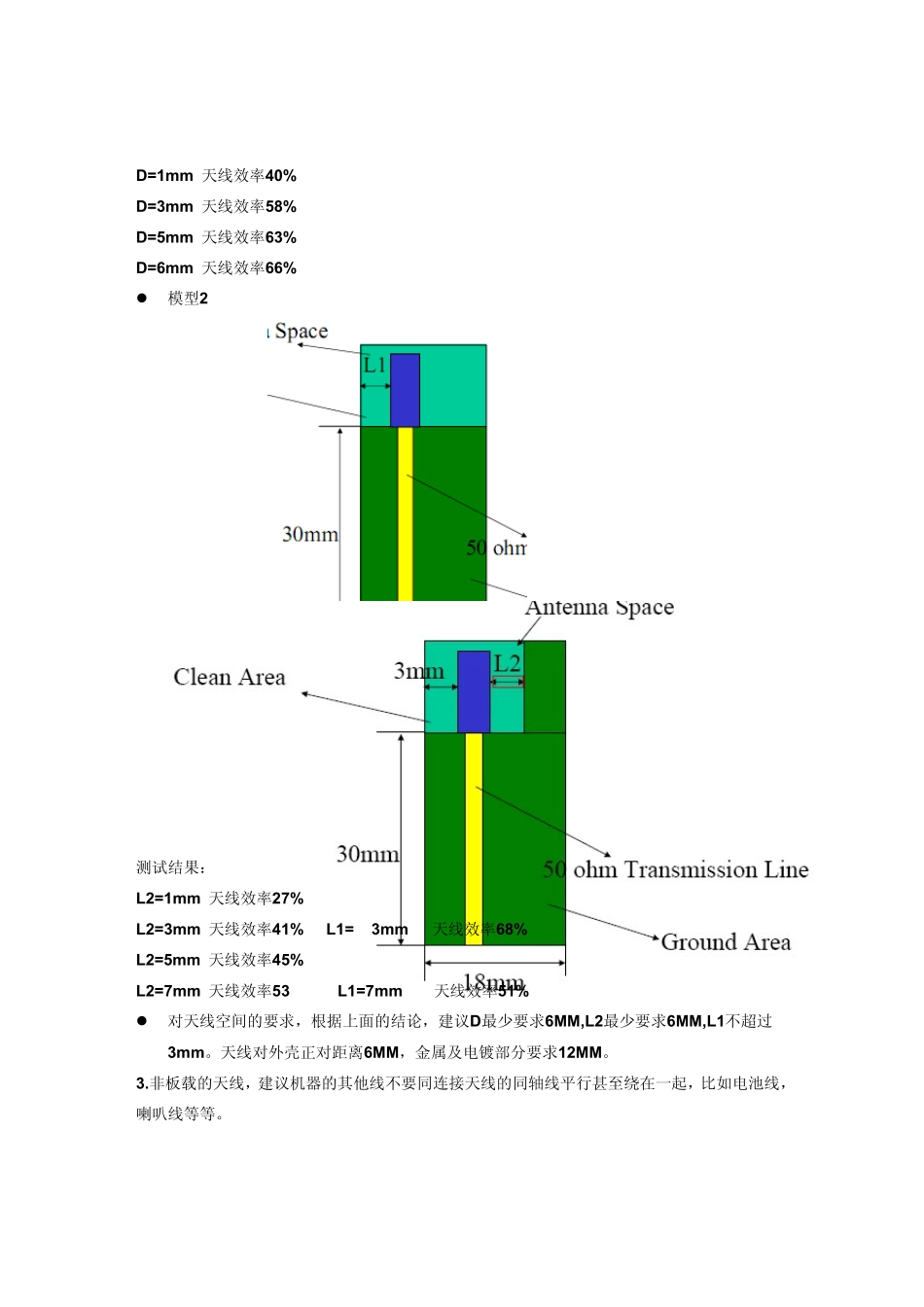

2.4G WIFI 天线运用要点 天线可以有很多种，目前我们主要用了两种天线处理方式，板载的和通过同轴线连接的。板载的有PCB天线，和陶瓷天线（chip antenna）.通过同轴线连接偶极子类天线种类很多，不讨论。这三种天线只要是尺寸大小和成本上符合我们产品上的运用，都可以使用。从性能及方便角度考虑推荐使用非板载天线，这样天线在应用时有更大的灵活性及更容易避免干扰；从成本考虑推荐板载PCB天线。不管哪种天线都必须保证是50欧姆的阻抗，目前我们在我们平台上运用的射频模块都是需求50欧姆天线。 1． 推荐的PCB天线。 “倒F型”PCB天线是常用2.4G天线，优点在于运用简单，节约成本，辐射方向性和辐射效率都是通过测试验证了的，阻抗是50o欧姆。 z 严格按照以上尺寸做天线PCB封装，单位是mm，铜皮厚是1oz. z 粉红色的十字是天线的馈点，F中蓝色的那段接WIFI模块中的GND. 绿色的区域是净空区，绿色区不应有任何的的信号走线和铺铜。 z 必须注意F中蓝色的接地脚必须连接大片的连续的GND,而且是靠近WIFI模块（可以说是RF_GND）,因为倒F天线是单极天线，以地平面构成整个天线整体，如果此接地端的地面积太小或不连续，天线的馈点阻抗难以保证，整个天线难以谐振。 以下是关于接地点不正确的做法 接地点选择太偏，接地面积不够。 z 对天线空间的要求： 倒F型天线要求放置在PCB的边缘，F的长边（下图红色箭头所指部分）边缘距离板边不超过0.4MM，F型长边所指向部分PCB不要有铜，如不能避免，要求距离有12MM以上。在天线周围不能有金属的东西，带金属的原件要可靠接地。外壳要求距离倒F天线正面6MM以上，电镀或金属壳部分要求12MM以上。 2.陶瓷天线 陶瓷天线内部结构是一段螺旋走线，使用才陶瓷天线的优点是节约空间，很多的产品由于机构上的限制做不了以上PCB天线，陶瓷天线的缺点是插损大，天线效率不高（10%--50%），成本花费。 z 使用陶瓷天线时一定要外加π型网络，并让天线供应商提供匹配网络，才能达到理想效果。 z 使用陶瓷天线一定要注意留出足够的净空间。 以下是针对此净空间模型做的天线效率的测试 z 模型1 测试结果： D=1mm 天线效率40% D=3mm 天线效率58% D=5mm 天线效率63% D=6mm 天线效率66% z 模型2 测试结果： L2=1mm 天线效率27% L2=3mm 天线效率41% L1=3mm 天线效率68% L2=5mm 天线效率45% L2=7mm 天线效率53 L1=7mm 天线效率51% z 对天线空间的要求，根据上面的结论，建议D...
