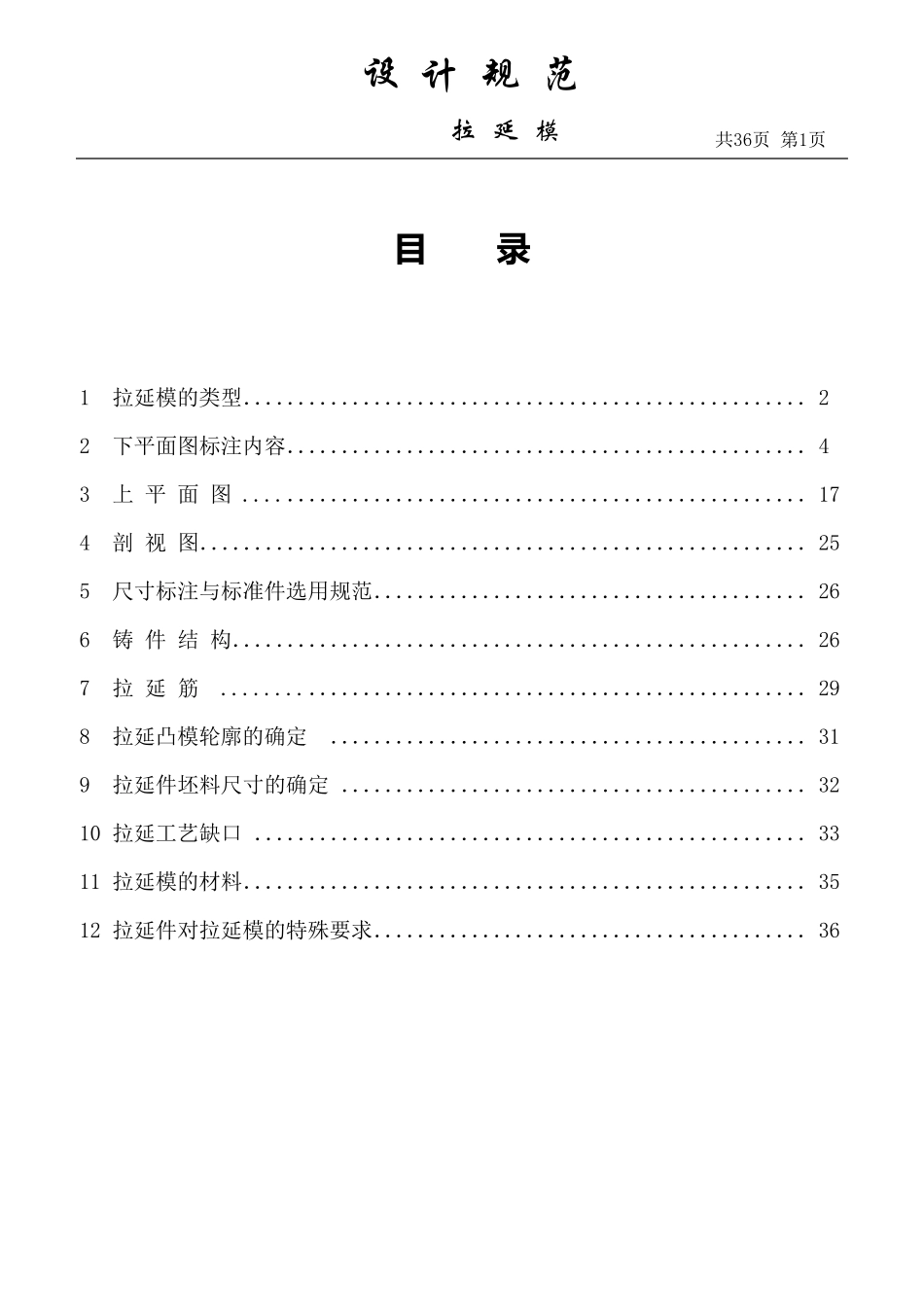

设 计 规 范 拉 延 模 共36页 第1页 目 录 1 拉延模的类型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 2 下平面图标注内容．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 3 上 平 面 图 ....．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 4 剖 视 图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25 5 尺寸标注与标准件选用规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26 6 铸 件 结 构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26 7 拉 延 筋 ........．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29 8 拉延凸模轮廓的确定 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 9 拉延件坯料尺寸的确定 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32 10 拉延工艺缺口 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33 11 拉延模的材料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35 12 拉延件对拉延模的特殊要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．36 设 计 规 范 拉 延 模 共36页 第2页 1 拉延模的类型 拉延模送料面线的高度及结构形式，是根据冲压设备情况由用户提出的。 拉延模的闭合高度一般取650-1000m m 。送料面线的高度一般取500-700m m ，必须保证压边圈有足够的强度，使操作者能够方便的进行上下料操作，所以送料面高度取在闭合高度中心偏上100-200m m 。 拉延模结构形式，一般分为单动拉延模和双动拉延模。 拉延模导向形式，一般采用内导向，即压边圈内与凸模导向、外与凹模导向。特点是结构紧凑，模具尺寸小，造价低，是一种常用的结构。对于细长柱类件和周边为...
