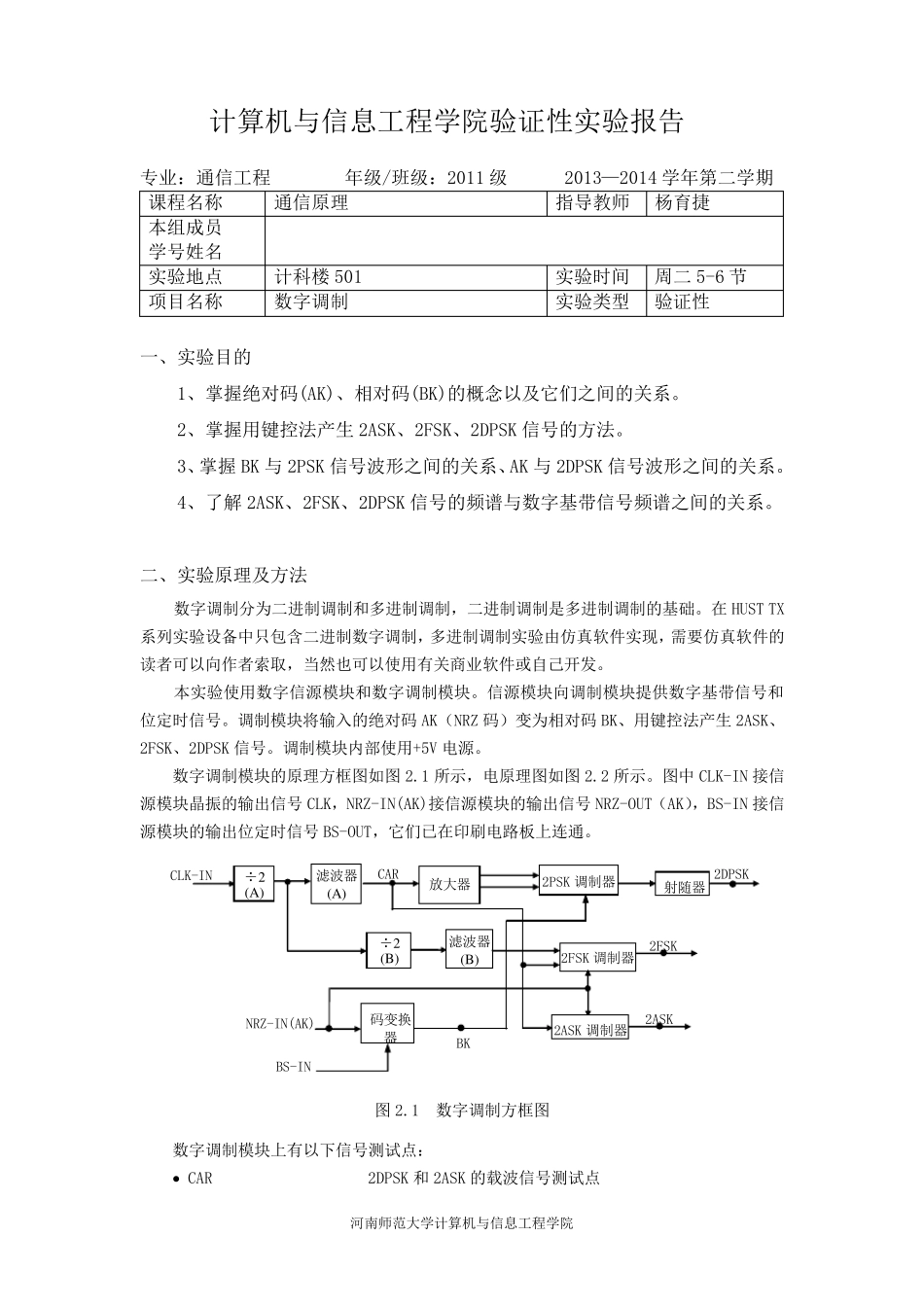

河 南 师 范 大 学 计 算 机 与 信 息 工 程 学 院 计 算 机 与 信 息 工 程 学 院 验 证 性 实 验 报 告 专 业 ： 通 信 工 程 年 级 /班 级 ： 2011 级 2013— 2014 学 年 第 二 学 期 课 程 名 称 通 信 原 理 指 导 教 师 杨 育 捷 本 组 成 员 学 号 姓 名 实 验 地 点 计 科 楼 501 实 验 时 间 周 二 5-6 节 项 目 名 称 数 字 调 制 实 验 类 型 验 证 性 一 、 实 验 目 的 1、 掌 握 绝 对 码 (AK)、 相 对 码 (BK)的 概 念 以 及 它 们 之 间 的 关 系 。 2、 掌 握 用 键 控 法 产 生 2ASK、 2FSK、 2DPSK 信 号 的 方 法 。 3、 掌 握 BK 与 2PSK 信 号 波 形 之 间 的 关 系 、 AK 与 2DPSK 信 号 波 形 之 间 的 关 系 。 4、 了 解 2ASK、 2FSK、 2DPSK 信 号 的 频 谱 与 数 字 基 带 信 号 频 谱 之 间 的 关 系 。 二 、 实 验 原 理 及 方 法 数 字 调 制 分 为 二 进 制 调 制 和 多 进 制 调 制 ， 二 进 制 调 制 是 多 进 制 调 制 的 基 础 。 在 HUST TX系 列 实 验 设 备 中 只 包 含 二 进 制 数 字 调 制 ， 多 进 制 调 制 实 验 由 仿 真 软 件 实 现 ， 需 要 仿 真 软 件 的读 者 可 以 向 作 者 索取， 当然也可 以 使用 有关 商业 软 件 或自己开发。 本 实 验 使用 数 字 信 源模块和 数 字 调 制 模块。 信 源模块向 调 制 模块提供数 字 基 带 信 号 和位定时 信 号 。 调 制 模块将输入的 绝 对 码 AK（NRZ 码 ）变为 相 对 码 BK、 用 键 控 法 产 生 2ASK、2FSK、 2DPSK 信 号 。 调 制 模块内部使用 +5V 电源。 数 字 调 制 模块的 原 理 方 框图如图2.1 所示， 电原 理 图如图2.2 所示。 图中 CLK-IN 接信源模块晶振的 输出信 号 CLK， NRZ-IN(AK)接信 源模块的 输出信 号 NRZ-OUT（AK）， BS-IN 接信源模块的 输出位定时 信 号 BS-OUT， 它 们 已在 印刷电路板上连通 。 放大 器 ÷2 (A) 滤波 器 (A) 2PSK 调 制 器 射随器 CAR ÷2 (B) 滤波 器 (B) ...
