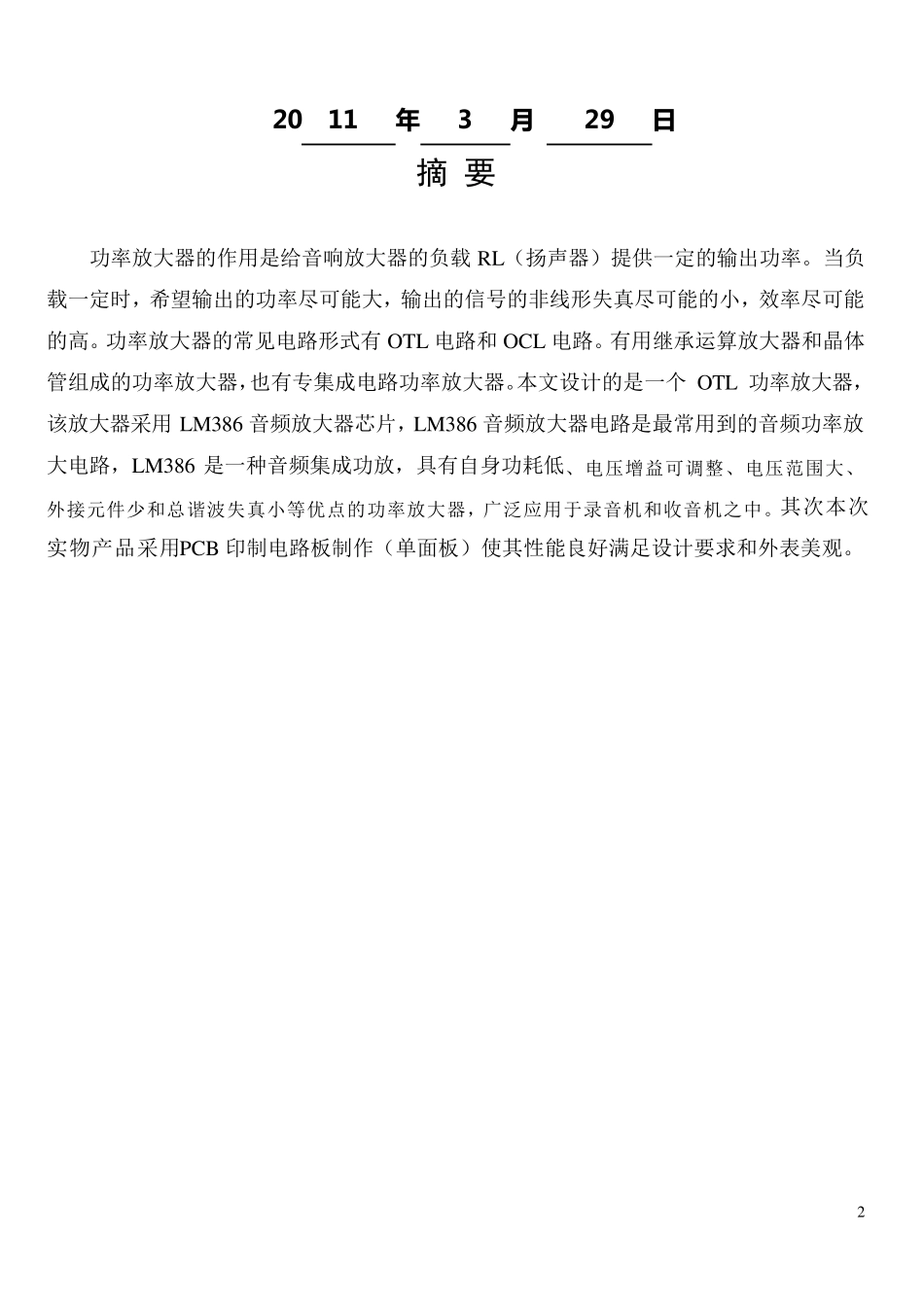

1 课 程 设 计 说 明 书 课 程 设 计 名 称 ： 模 拟 电 路 课 程 设 计 课 程 设 计 题 目 ： OTL 音 频 功 率 放 大 器 学 院 名 称 ： 信 息 工 程 学 院 专业： 通信 工 程 班级： 090423 学 号： ******** 姓名 ： 王礼坊 评分： 教师： 李忠民 2 20 11 年 3 月 29 日 摘 要 功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。功率放大器的常见电路形式有OTL 电路和OCL 电路。有用继承运算放大器和晶体管组成的功率放大器，也有专集成电路功率放大器。本文设计的是一个 OTL 功率放大器，该放大器采用LM386 音频放大器芯片，LM386 音频放大器电路是最常用到的音频功率放大电路，LM386 是一种音频集成功放，具有自身功耗低、电压增益可调整、电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。其次本次实物产品采用PCB 印制电路板制作（单面板）使其性能良好满足设计要求和外表美观。 3 目 录 1. 设计要求 .............................................................................................................................. 4 2. 1、方案论证与对比 ............................................................................................................ 4 1.1、总体方案设计 ............................................................................................................................ 4 1.2 方案一 ........................................................................................................................................... 5 1.2 方案二 .......................................................................................................................................... 6 1.3 两种方案的对比 .......................................................................................................................... 5 2.单元电路设计与参数计算 ..................................................................................................... 6 3 ...
