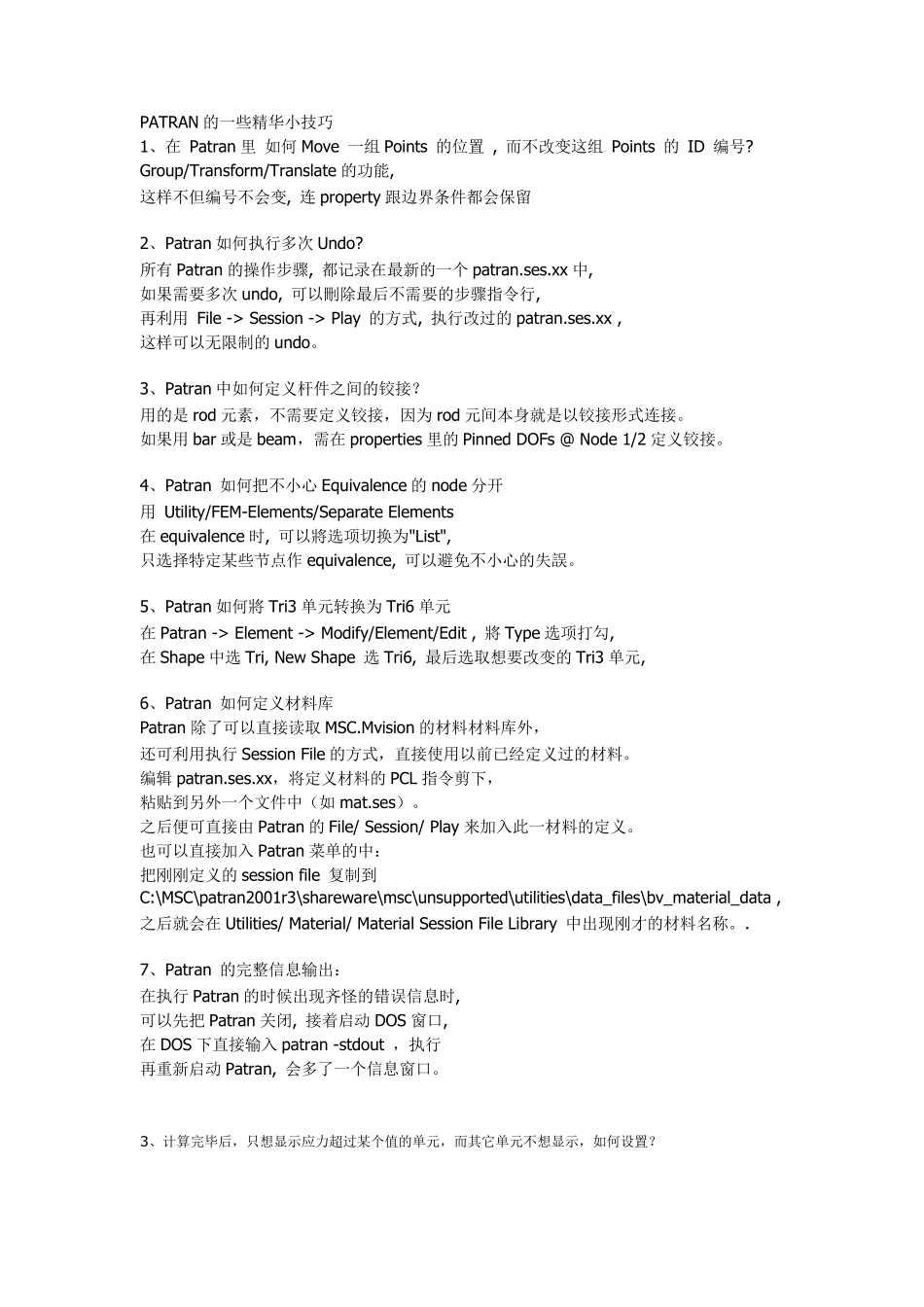

PATRAN 的一些精华小技巧 1、在 Patran 里 如何 Move 一组 Points 的位置 , 而不改变这组 Points 的 ID 编号? Group/Transform/Translate 的功能, 这样不但编号不会变, 连 property 跟边界条件都会保留 2、Patran 如何执行多次 Undo? 所有 Patran 的操作步骤, 都记录在最新的一个 patran.ses.xx 中, 如果需要多次 undo, 可以刪除最后不需要的步骤指令行, 再利用 File -> Session -> Play 的方式, 执行改过的patran.ses.xx , 这样可以无限制的undo。 3、Patran 中如何定义杆件之间的铰接? 用的是 rod 元素,不需要定义铰接,因为 rod 元间本身就是以铰接形式连接。 如果用 bar 或是 beam,需在 properties 里的Pinned DOFs @ Node 1/2 定义铰接。 4、Patran 如何把不小心 Equivalence 的node 分开 用 Utility/FEM-Elements/Separate Elements 在 equivalence 时, 可以將选项切换为"List", 只选择特定某些节点作 equivalence, 可以避免不小心的失誤。 5、Patran 如何將 Tri3 单元转换为 Tri6 单元 在 Patran -> Element -> Modify/Element/Edit , 將 Type 选项打勾, 在 Shape 中选 Tri, New Shape 选 Tri6, 最后选取想要改变的Tri3 单元, 6、Patran 如何定义材料库 Patran 除了可以直接读取 MSC.Mvision 的材料材料库外, 还可利用执行 Session File 的方式,直接使用以前已经定义过的材料。 编辑 patran.ses.xx,将定义材料的PCL 指令剪下, 粘贴到另外一个文件中(如 mat.ses)。 之后便可直接由 Patran 的File/ Session/ Play 来加入此一材料的定义。 也可以直接加入 Patran 菜单的中: 把刚刚定义的session file 复制到 C:\MSC\patran2001r3\shareware\msc\unsupported\utilities\data_files\bv_material_data , 之后就会在 Utilities/ Material/ Material Session File Library 中出现刚才的材料名称。. 7、Patran 的完整信息输出: 在执行 Patran 的时候出现齐怪的错误信息时, 可以先把 Patran 关闭, 接着启动 DOS 窗口, 在 DOS 下直接输入 patran -stdout ,执行 再重新启动 Patran, 会多了一个信息窗口。 3 、计算完毕后,只想显示应力超过某个值的单元,而其它单元不想显示,如何设置? tool-list-creat,方法选attribute,设f>你要求的应力,apply 以后选中在list ...
