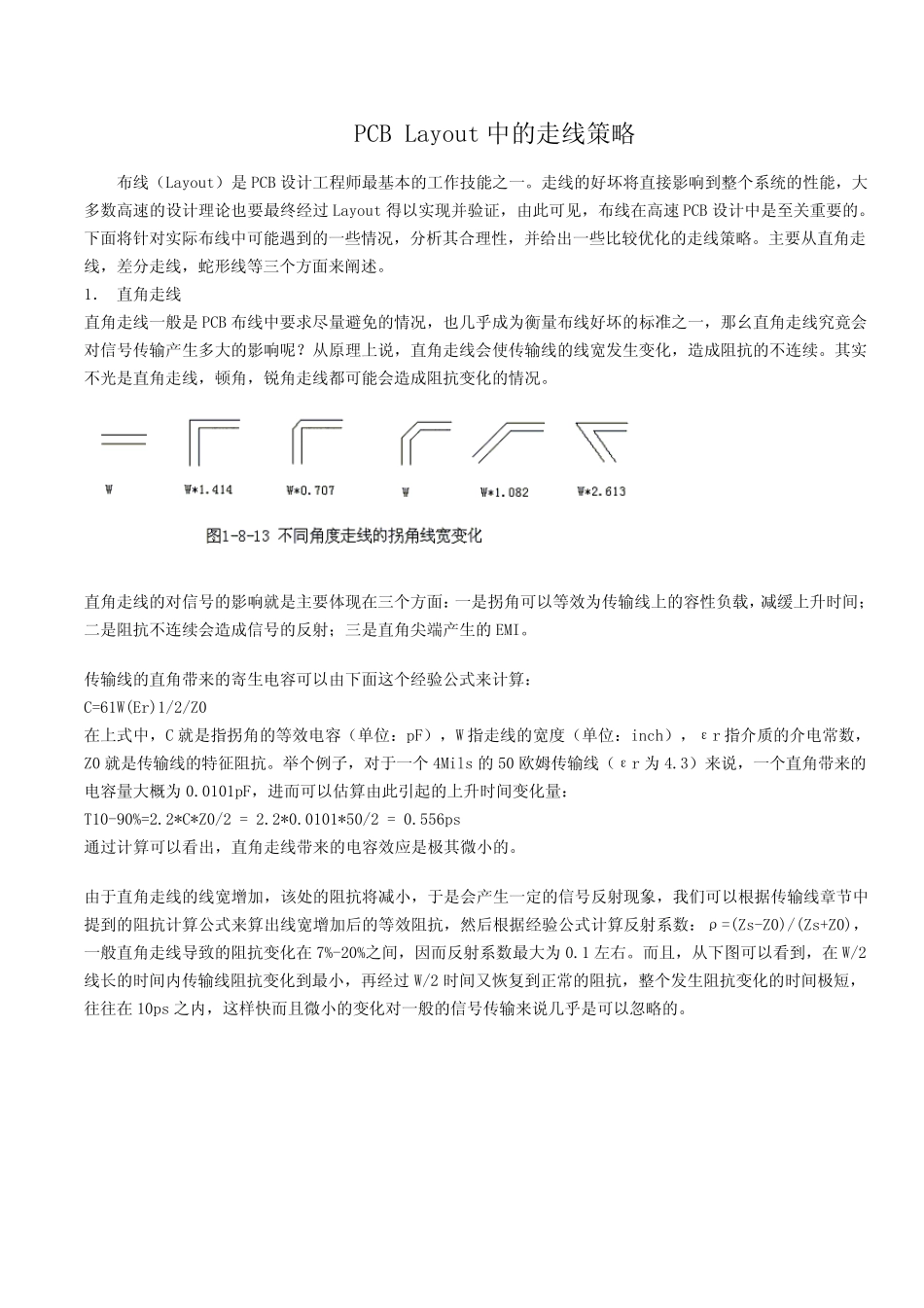

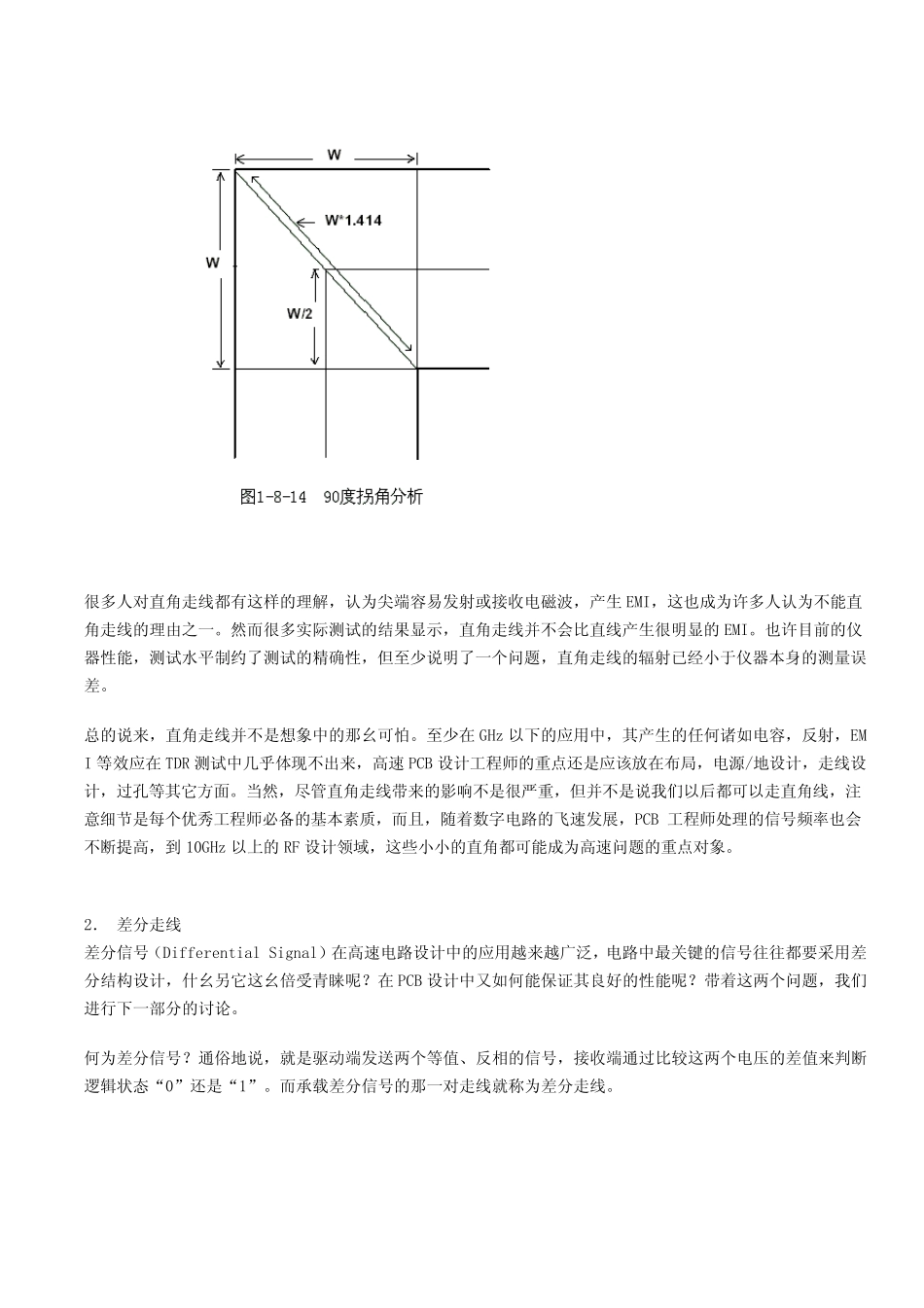

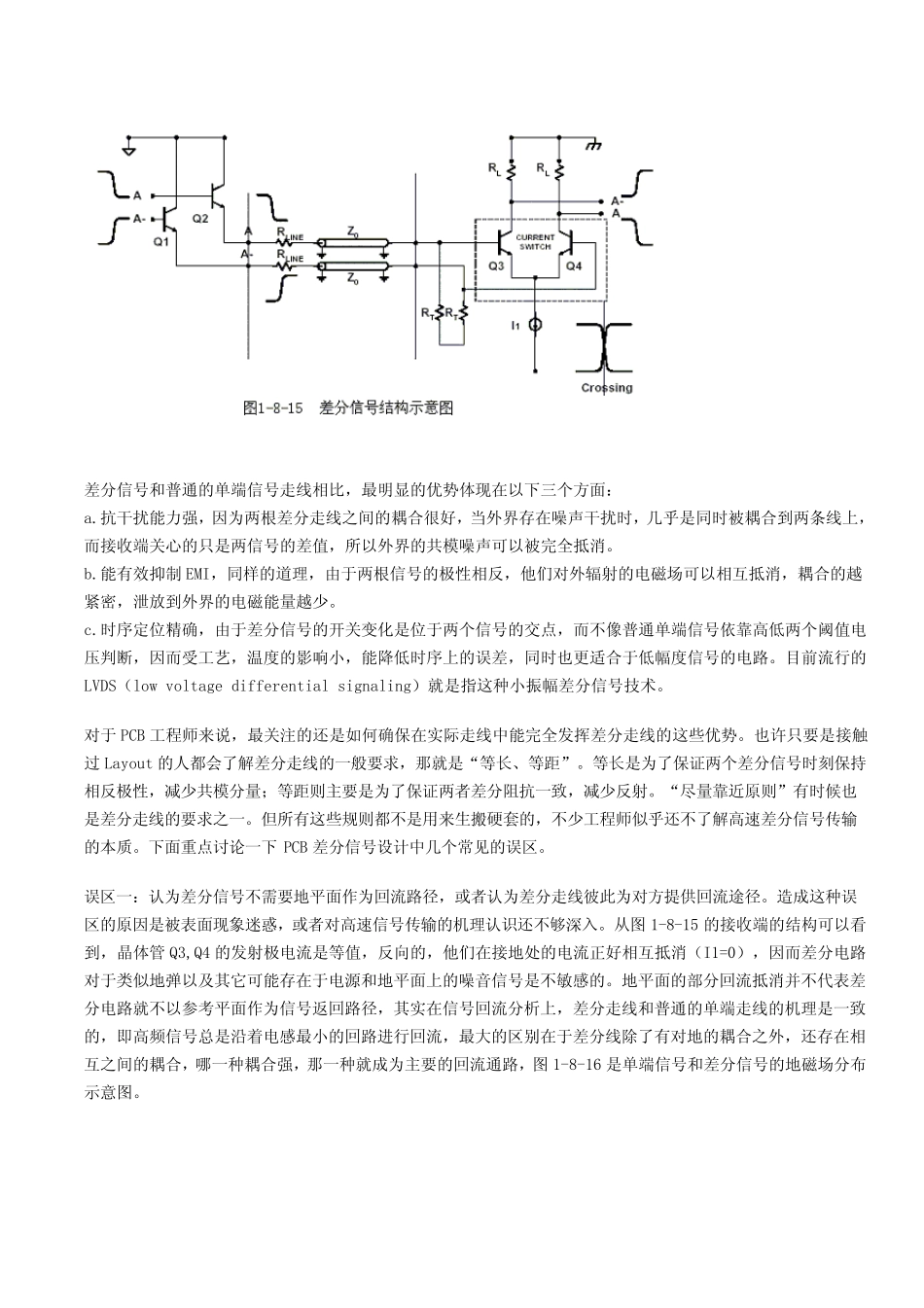

PCB Layout 中 的 走 线 策 略 布 线 （ Layout） 是 PCB 设 计 工 程 师 最 基 本 的 工 作 技 能 之 一 。 走 线 的 好 坏 将 直 接 影 响 到 整 个 系 统 的 性 能 ， 大多 数 高 速 的 设 计 理 论 也 要 最 终 经 过 Layout 得 以 实 现 并 验 证 ， 由 此 可 见 ， 布 线 在 高 速 PCB 设 计 中 是 至 关 重 要 的 。下 面 将 针 对 实 际 布 线 中 可 能 遇 到 的 一 些 情 况 ， 分 析 其 合 理 性 ， 并 给 出 一 些 比 较 优 化 的 走 线 策 略 。 主 要 从 直 角 走线 ， 差 分 走 线 ， 蛇 形 线 等 三 个 方 面 来 阐 述 。 1． 直 角 走 线 直 角 走 线 一 般 是 PCB 布 线 中 要 求 尽 量 避 免 的 情 况 ， 也 几 乎 成 为 衡 量 布 线 好 坏 的 标 准 之 一 ， 那 幺 直 角 走 线 究 竟 会对 信 号 传 输 产 生 多 大 的 影 响 呢 ？ 从 原 理 上 说 ， 直 角 走 线 会 使 传 输 线 的 线 宽 发生 变化 ， 造成 阻抗的 不连续。 其 实不光是 直 角 走 线 ， 顿角 ， 锐角 走 线 都可 能 会 造成 阻抗变化 的 情 况 。 直 角 走 线 的 对 信 号 的 影 响 就是 主 要 体现 在 三 个 方 面 ：一 是 拐角 可 以 等 效为 传 输 线 上 的 容性 负载， 减缓上 升时间；二是 阻抗不连续会 造成 信 号 的 反射；三 是 直 角 尖端产 生 的 EMI。 传 输 线 的 直 角 带来 的 寄生 电容可 以 由 下 面 这个 经 验 公式来 计 算： C=61W(Er)1/2/Z0 在 上 式中 ， C 就是 指拐角 的 等 效电容（ 单位：pF） ， W 指走 线 的 宽 度（ 单位：inch） ， εr 指介质的 介电常数 ，Z0 就是 传 输 线 的 特征阻抗。 举个 例子， 对 于一 个 4Mils 的 50 欧姆传 输 线 （ εr 为 4.3） 来 说 ， 一 个 直 角 带来 的电容量 大 概为 0.0101pF， 进而可 以 估算由 此 引起的 上 升时间变化 量 ： T10-90%=2.2*C*Z0/2 = 2.2*0.0101*50/2 = 0.556ps 通过 计 算可 以 看出 ， 直 角 走 线 带来 的 电容效...
