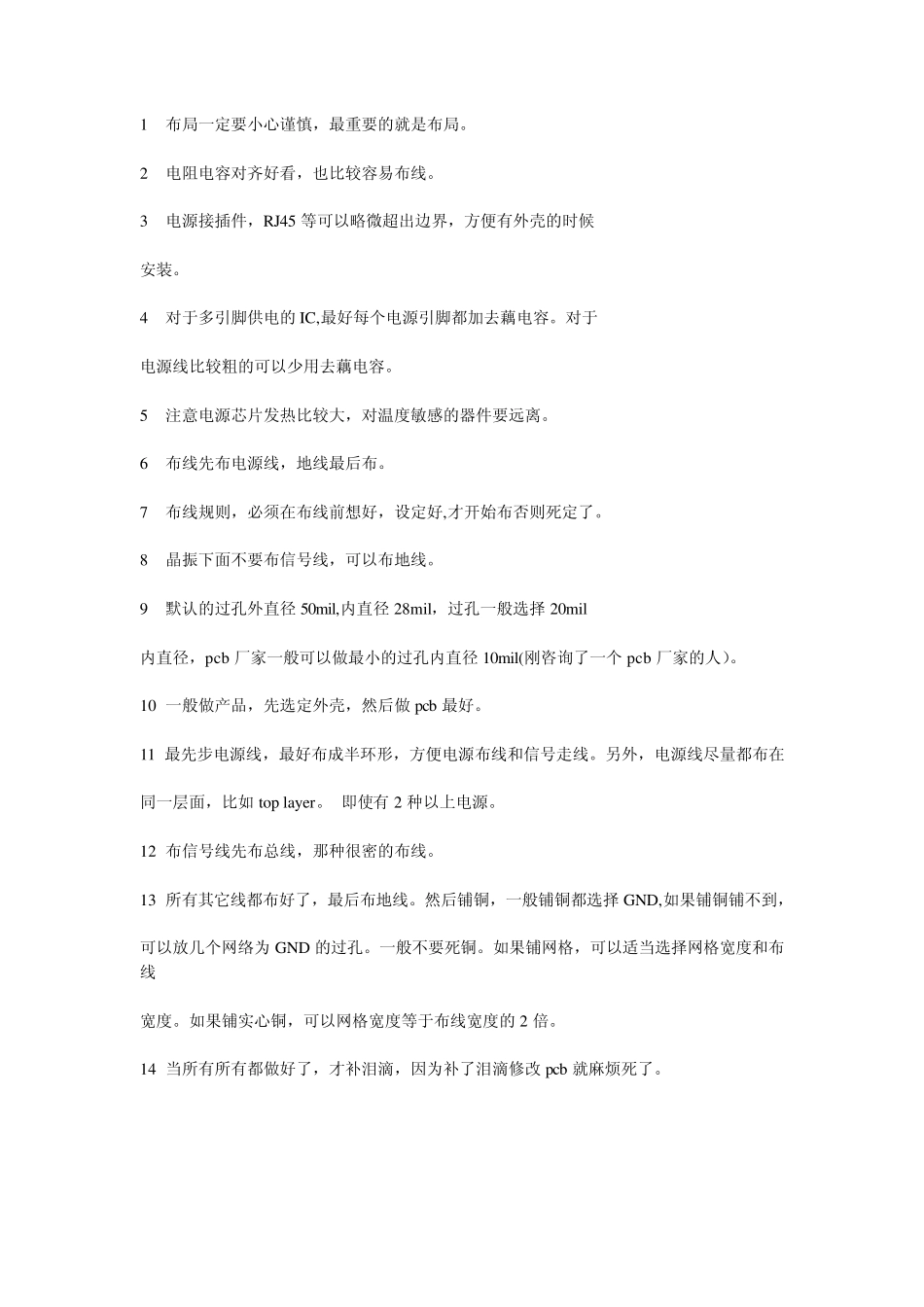

PCB布线规则_第1页
1/15

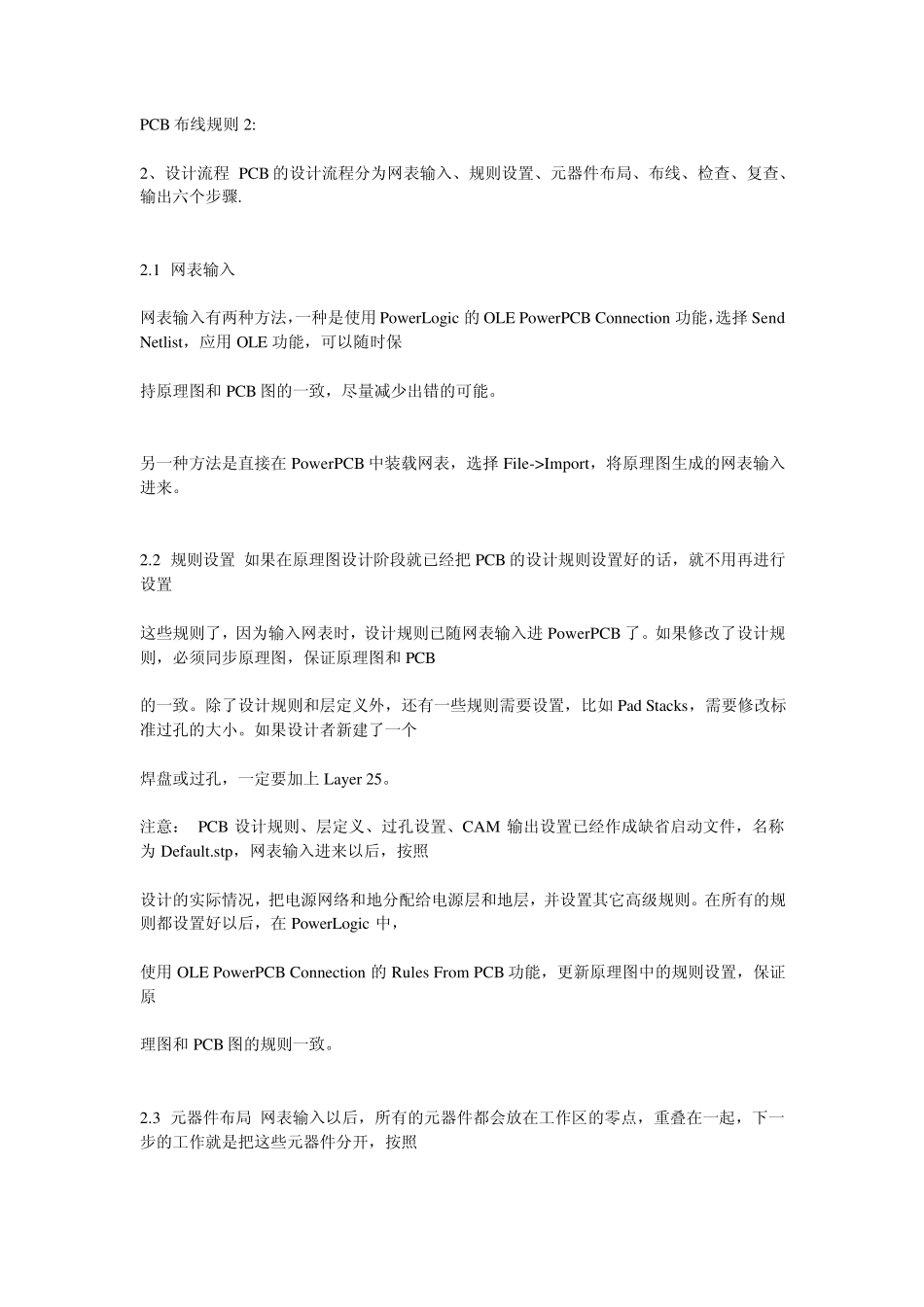

PCB布线规则_第2页
2/15
PCB布线规则_第3页
3/15
1 布局一定要小心谨慎,最重要的就是布局。 2 电阻电容对齐好看,也比较容易布线。 3 电源接插件,RJ45 等可以略微超出边界,方便有外壳的时候 安装。 4 对于多引脚供电的IC,最好每个电源引脚都加去藕电容。对于 电源线比较粗的可以少用去藕电容。 5 注意电源芯片发热比较大,对温度敏感的器件要远离。 6 布线先布电源线,地线最后布。 7 布线规则,必须在布线前想好,设定好,才开始布否则死定了。 8 晶振下面不要布信号线,可以布地线。 9 默认的过孔外直径 50mil,内直径 28mil,过孔一般选择 20mil 内直径,pcb 厂家一般可以做最小的过孔内直径 10mil(刚咨询了一个 pcb 厂家的人)。 10 一般做产品,先选定外壳,然后做 pcb 最好。 11 最先步电源线,最好布成半环形,方便电源布线和信号走线。另外,电源线尽量都布在 同一层面,比如 top lay er。 即使有 2 种以上电源。 12 布信号线先布总线,那种很密的布线。 13 所有其它线都布好了,最后布地线。然后铺铜,一般铺铜都选择 GND,如果铺铜铺不到, 可以放几个网络为 GND 的过孔。一般不要死铜。如果铺网格,可以适当选择网格宽度和布线 宽度。如果铺实心铜,可以网格宽度等于布线宽度的2 倍。 14 当所有所有都做好了,才补泪滴,因为补了泪滴修改 pcb 就麻烦死了。 PCB 布线规则2: 2、设计流程 PCB 的设计流程分为网表输入、规则设置、元器件布局、布线、检查、复查、输出六个步骤. 2.1 网表输入 网表输入有两种方法,一种是使用 PowerLogic 的 OLE PowerPCB Connection 功能,选择 Send Netlist,应用 OLE 功能,可以随时保 持原理图和 PCB 图的一致,尽量减少出错的可能。 另一种方法是直接在 PowerPCB 中装载网表,选择 File->Import,将原理图生成的网表输入进来。 2.2 规则设置 如果在原理图设计阶段就已经把 PCB 的设计规则设置好的话,就不用再进行设置 这些规则了,因为输入网表时,设计规则已随网表输入进 PowerPCB 了。如果修改了设计规则,必须同步原理图,保证原理图和 PCB 的一致。除了设计规则和层定义外,还有一些规则需要设置,比如 Pad Stacks,需要修改标准过孔的大小。如果设计者新建了一个 焊盘或过孔,一定要加上 Layer 25。 注意: PCB 设计规则、层定义、过孔设置、CAM 输出设置已经作成缺省启动文件,名称为 Default.stp,网表输入进来以后,按照 设计的实际情...
