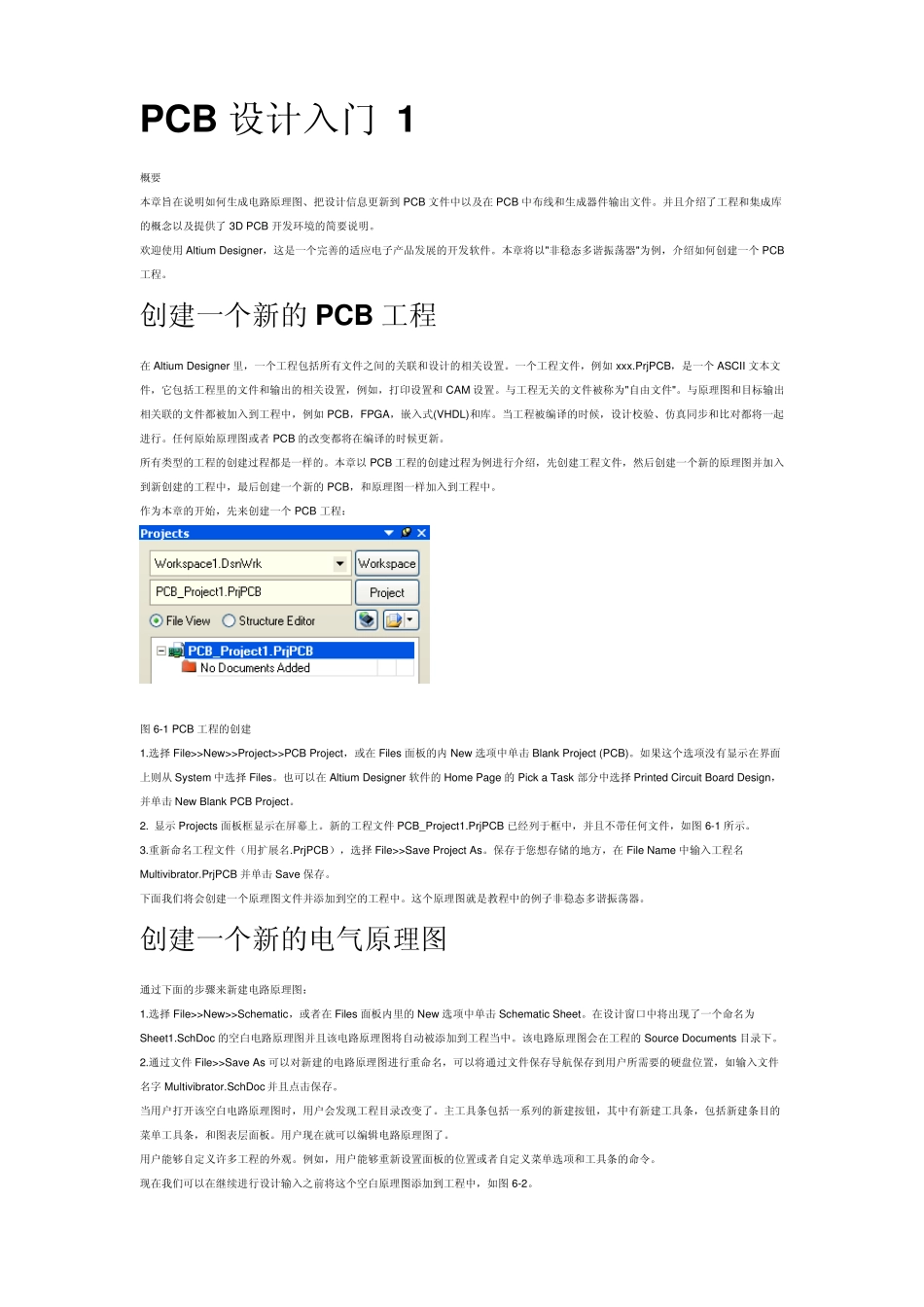

PCB 设计入门 1 概要 本章旨在说明如何生成电路原理图、把设计信息更新到 PCB 文件中以及在PCB 中布线和生成器件输出文件。并且介绍了工程和集成库的概念以及提供了 3D PCB 开发环境的简要说明。 欢迎使用 Altium Designer，这是一个完善的适应电子产品发展的开发软件。本章将以"非稳态多谐振荡器"为例，介绍如何创建一个 PCB工程。 创建一个新的 PCB 工程 在Altium Designer 里，一个工程包括所有文件之间的关联和设计的相关设置。一个工程文件，例如xxx.PrjPCB，是一个 ASCII 文本文件，它包括工程里的文件和输出的相关设置，例如，打印设置和 CAM 设置。与工程无关的文件被称为"自由文件"。与原理图和目标输出相关联的文件都被加入到工程中，例如PCB，FPGA，嵌入式(VHDL)和库。当工程被编译的时候，设计校验、仿真同步和比对都将一起进行。任何原始原理图或者 PCB 的改变都将在编译的时候更新。 所有类型的工程的创建过程都是一样的。本章以 PCB 工程的创建过程为例进行介绍，先创建工程文件，然后创建一个新的原理图并加入到新创建的工程中，最后创建一个新的 PCB，和原理图一样加入到工程中。 作为本章的开始，先来创建一个 PCB 工程： 图6-1 PCB 工程的创建 1.选择 File>>New>>Project>>PCB Project，或在Files 面板的内 New 选项中单击 Blank Project (PCB)。如果这个选项没有显示在界面上则从 System 中选择 Files。也可以在Altium Designer 软件的 Home Page 的 Pick a Task 部分中选择 Printed Circuit Board Design，并单击 New Blank PCB Project。 2. 显示 Projects 面板框显示在屏幕上。新的工程文件 PCB_Project1.PrjPCB 已经列于框中，并且不带任何文件，如图6-1 所示。 3.重新命名工程文件（用扩展名.PrjPCB），选择 File>>Save Project As。保存于您想存储的地方，在File Name 中输入工程名Multivibrator.PrjPCB 并单击 Save 保存。 下面我们将会创建一个原理图文件并添加到空的工程中。这个原理图就是教程中的例子非稳态多谐振荡器。 创建一个新的电气原理图 通过下面的步骤来新建电路原理图： 1.选择 File>>New>>Schematic，或者在Files 面板内里的 New 选项中单击 Schematic Sheet。在设计窗口中将出现了一个命名为Sheet1.SchDoc 的空白电路原理图并且该电路原理图将自动被添加到工程当中。该电路原理图会在工程的 Source Do...
