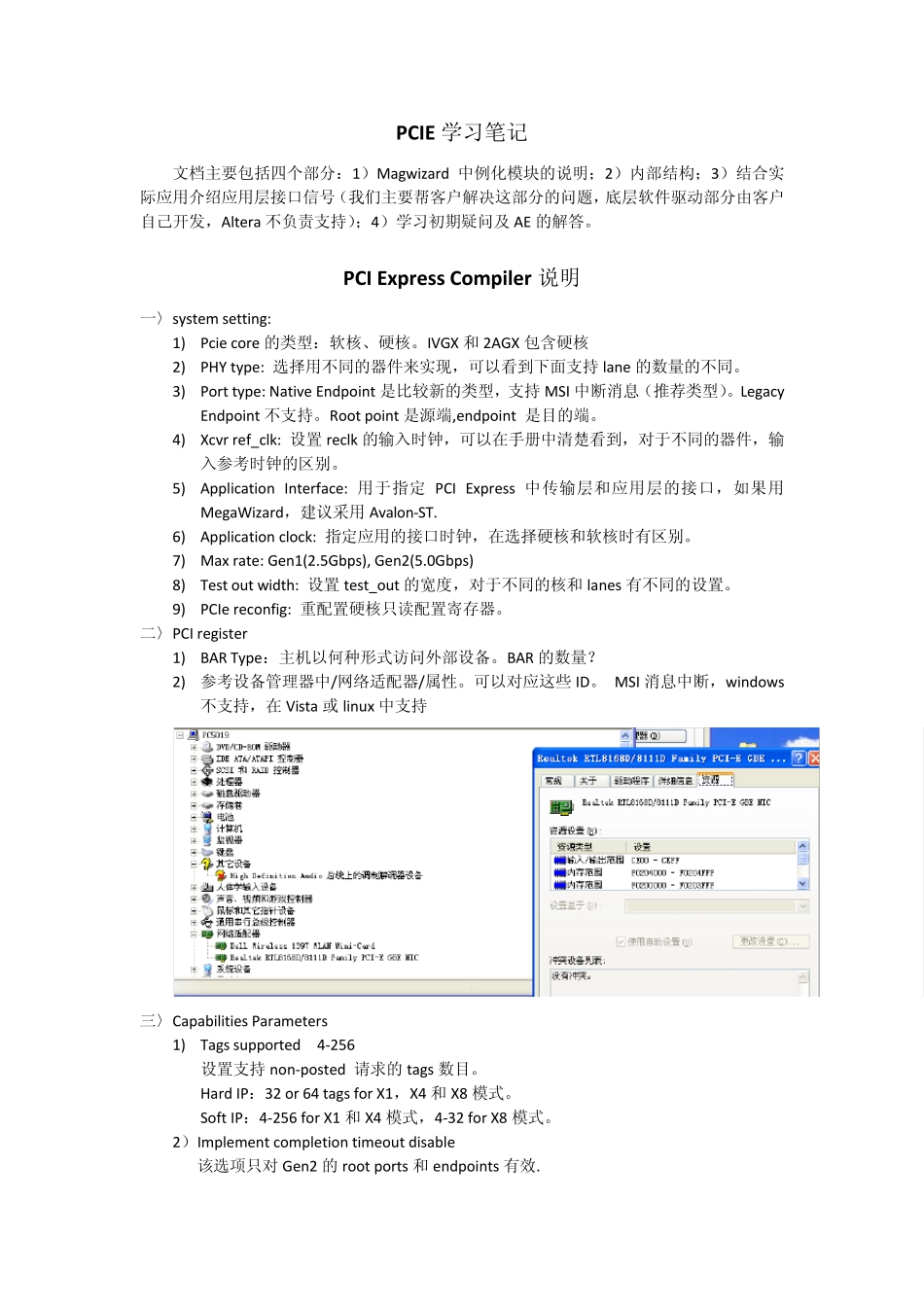

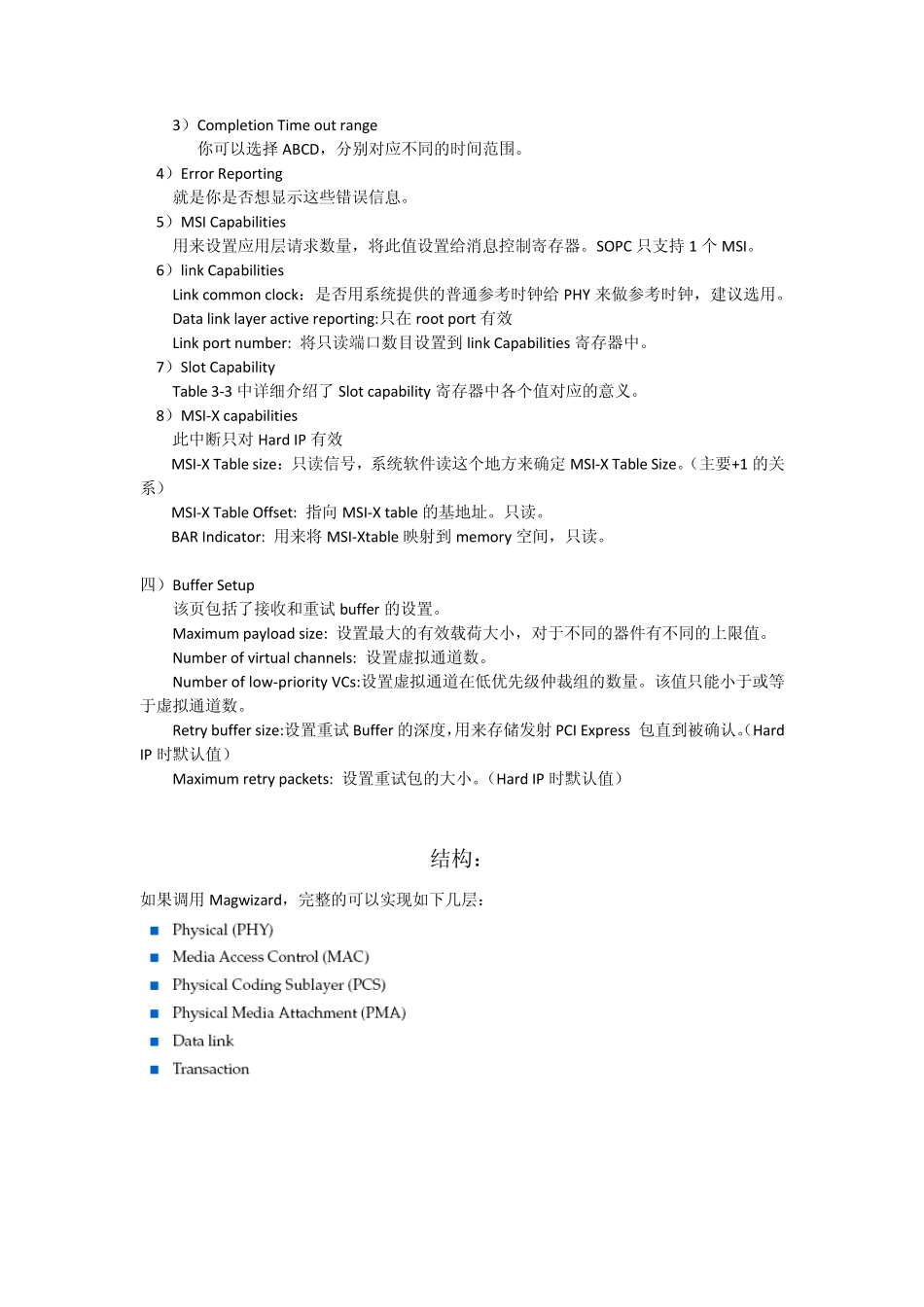

PCIE 学习笔记 文档主要包括四个部分:1)Magwizard 中例化模块的说明;2)内部结构;3)结合实际应用介绍应用层接口信号(我们主要帮客户解决这部分的问题,底层软件驱动部分由客户自己开发,Altera 不负责支持);4)学习初期疑问及AE 的解答。 PCI Express Compiler 说明 一〉system setting: 1) Pcie core 的类型:软核、硬核。IVGX 和 2AGX 包含硬核 2) PHY type: 选择用不同的器件来实现,可以看到下面支持lane 的数量的不同。 3) Port type: Native Endpoint 是比较新的类型,支持MSI 中断消息(推荐类型)。Legacy Endpoint 不支持。Root point 是源端,endpoint 是目的端。 4) Xcvr ref_clk: 设置 reclk 的输入时钟,可以在手册中清楚看到,对于不同的器件,输入参考时钟的区别。 5) Application Interface: 用于指定 PCI Express 中传输层和应用层的接口,如果用MegaWizard,建议采用Avalon-ST. 6) Application clock: 指定应用的接口时钟,在选择硬核和软核时有区别。 7) Max rate: Gen1(2.5Gbps), Gen2(5.0Gbps) 8) Test out width: 设置 test_out 的宽度,对于不同的核和 lanes 有不同的设置。 9) PCIe reconfig: 重配置硬核只读配置寄存器。 二〉PCI register 1) BAR Type:主机以何种形式访问外部设备。BAR 的数量? 2) 参考设备管理器中/网络适配器/属性。可以对应这些 ID。 MSI 消息中断,windows不支持,在 Vista 或 linux 中支持 三〉Capabilities Parameters 1) Tags supported 4-256 设置支持non-posted 请求的tags 数目。 Hard IP:32 or 64 tags for X1,X4 和 X8 模式。 Soft IP:4-256 for X1 和 X4 模式,4-32 for X8 模式。 2)Implement completion timeout disable 该选项只对 Gen2 的root ports 和 endpoints 有效. 3)Completion Time out range 你可以选择ABCD,分别对应不同的时间范围。 4)Error Reporting 就是你是否想显示这些错误信息。 5)MSI Capabilities 用来设置应用层请求数量,将此值设置给消息控制寄存器。SOPC 只支持 1 个 MSI。 6)link Capabilities Link common clock:是否用系统提供的普通参考时钟给 PHY 来做参考时钟,建议选用。 Data link layer active reporting:只在 root port 有效 Link port number: 将只读端口数目...
