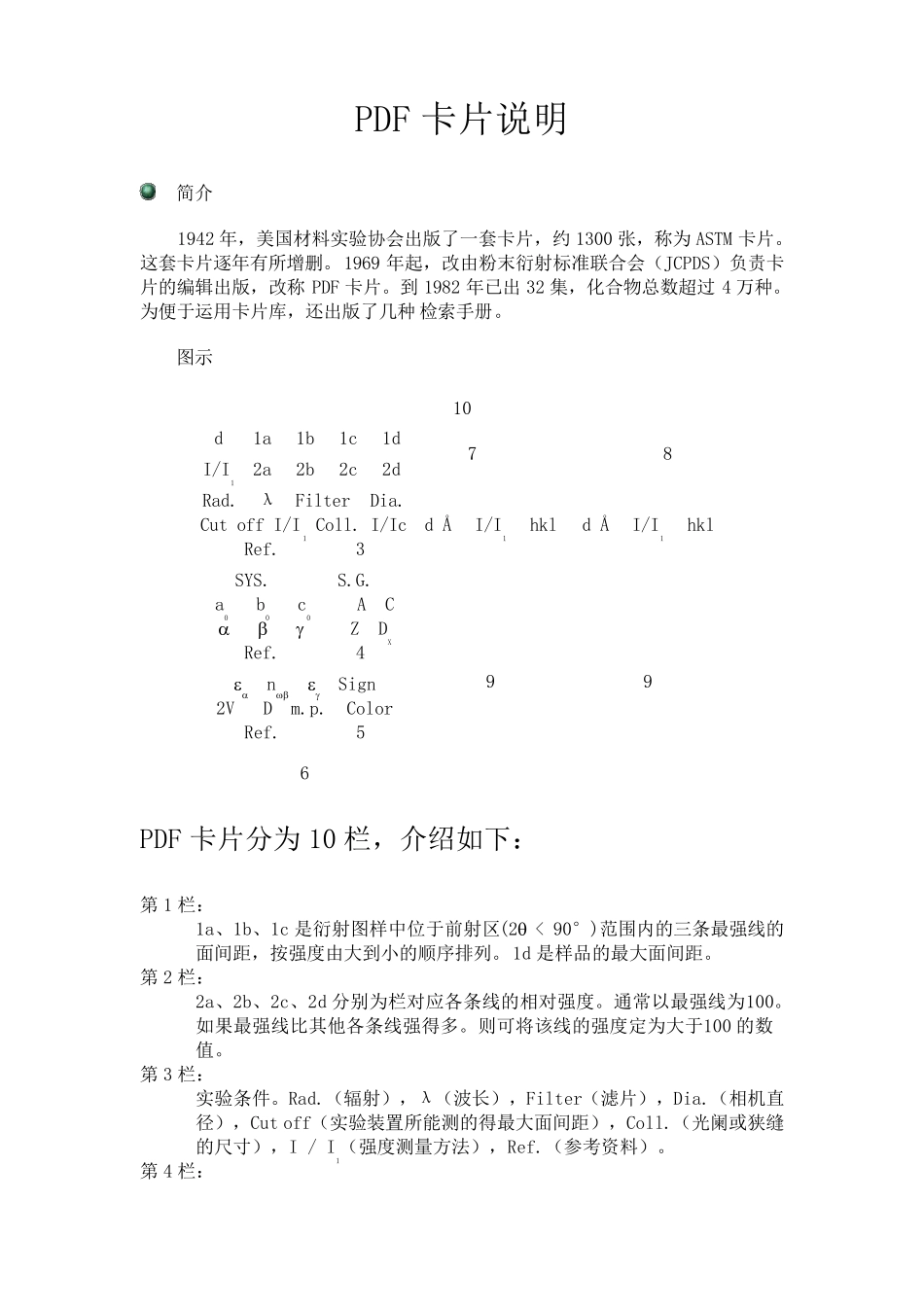

PDF 卡片说明 简介 1942 年，美国材料实验协会出版了一套卡片，约1300 张，称为ASTM 卡片。这套卡片逐年有所增删。1969 年起，改由粉末衍射标准联合会（JCPDS）负责卡片的编辑出版，改称PDF 卡片。到1982 年已出32 集，化合物总数超过4 万种。为便于运用卡片库，还出版了几种检索手册。 图示 10 d 1a 1b 1c 1d 7 8 I/I1 2a 2b 2c 2d Rad. λ Filter Dia. Cut off I/I1 Coll. I/Ic Ref. 3 d Å I/I1 hkl d Å I/I1 hkl SYS. S.G. a0 b0 c0 A C    Z DX Ref. 4 9 9  n  Sign 2V D m.p. Color Ref. 5 6 PDF 卡片分为10 栏，介绍如下： 第1 栏： 1a、1b、1c 是衍射图样中位于前射区(2 < 90°)范围内的三条最强线的面间距，按强度由大到小的顺序排列。1d 是样品的最大面间距。 第2 栏： 2a、2b、2c、2d 分别为栏对应各条线的相对强度。通常以最强线为100。如果最强线比其他各条线强得多。则可将该线的强度定为大于100 的数值。 第3 栏： 实验条件。Rad.（辐射），λ（波长），Filter（滤片），Dia.（相机直径），Cut off（实验装置所能测的得最大面间距），Coll.（光阑或狭缝的尺寸），I / I1（强度测量方法），Ref.（参考资料）。 第4 栏： 晶体学数据。SYS.（晶系），S.G.（空间群），a0、b0、c0、α、β、γ（晶胞参数），Z（晶胞所含物质按化学式计算的个数），A（轴比 a0 / b0），C（轴比 a0 / c0），DX（由射线衍射数据计算的密度数据），Ref.（本栏的参考资料）。 第 5 栏： 物性数据。：、n、（三个方向的折射率），Sign（光性正或负），2V（光轴夹角），D（密度，实验测得），m.p.（熔点），Color（颜色），Ref.（本栏参考资料）。 第 6 栏： 试样情况。如试样的化学成分、来源、制备方法、热处理等。有时注明（升华点），（分解温度），（转变点）。获得衍射图样的温度也注在此栏。其它如旧卡片的删除情况也表示在这一栏中。 第 7 栏： 试样的化学式和化学名称。合金、金属氢化物、硼化物、碳化物、氮化物和氧化物采用美国材料实验协会的金属体系物相符号。这种符号分为两部分，首先在圆括号内表明物相组成，当物相有一定化学比或成分变动范围不大时，用化学式表示，如（Fe3C）、（VC0.88）等。在圆括号之后，注明晶胞中原子数目和点阵类型，如 (Fe3C)16O、(TiO2)6T 等。表示点阵类型...
